方形带围边承托衬垫结构设计

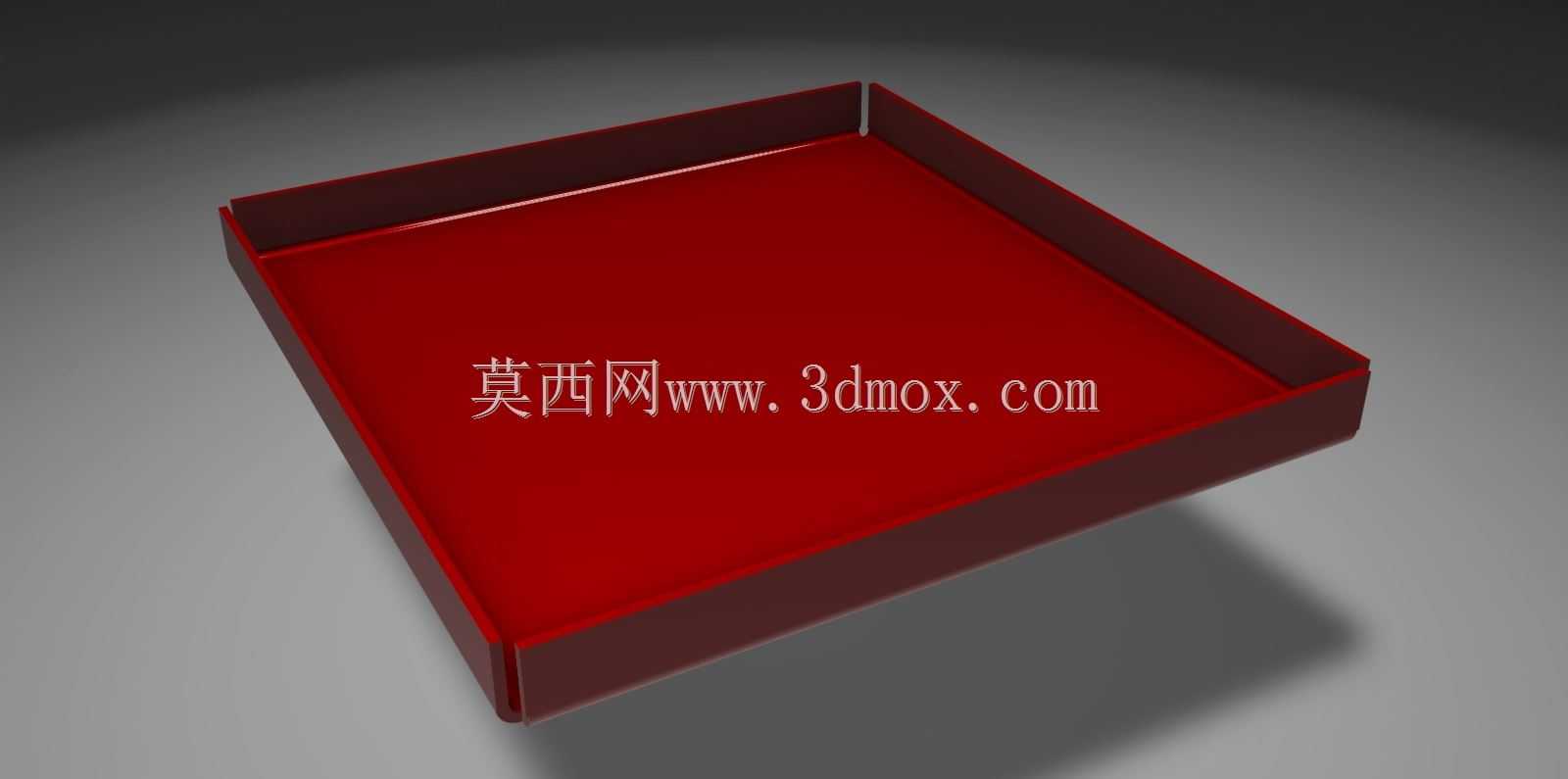

这类方形带围边的衬垫，在工业生产、仓储转运场景里的应用覆盖度很高，小到精密零部件工序间周转承托，大到设备内部腔体的隔层防护，都能见到同结构的衬垫身影。从结构设计逻辑来看，整体采用等壁厚的浅槽式结构，底部为平整的实心承托面，四周设置垂直向上的围边，围边与底面采用小圆弧过渡，既避免直角位置的应力集中，也能防止承托的小件、散料从侧边滑落，同时圆弧过渡的结构在注塑或者板材折弯加工时，能大幅降低成型缺陷率，减少尖角位置的崩边、开裂风险。

从实际使用的功能特性出发，该衬垫的围边高度设计遵循了承托物的限位需求，不会因为围边过高导致取放物料卡顿，也不会因为围边过低失去侧向限位作用，平整的底面可以适配多种放置基准，不管是放在仓储货架的层板上，还是嵌入设备的预留安装槽内，都能保证放置平稳，不会出现翘边、晃动的情况。在设计这类衬垫的时候，首先要确认的是安装边界尺寸，也就是衬垫的外轮廓长宽尺寸必须匹配放置位的内空尺寸，预留合理的安装间隙，间隙过大会导致衬垫在放置位内窜动，间隙过小则会出现装配卡滞，无法顺利嵌入安装位。

壁厚的选择需要结合衬垫的承载需求来定，如果是承托重量较大的金属零部件，壁厚需要适当加厚，提升整体结构刚性，避免长期承重出现底面凹陷变形；如果是承托轻质的塑胶件、电子元器件，则可以适当减薄壁厚，降低材料成本。围边的顶部做了微小的圆角处理，避免操作人员取放物料时被锐边划伤，也能减少物料与围边顶部接触时的磕碰划伤风险。在实际的生产线工序间周转场景中，这类衬垫可以直接配合周转箱使用，嵌入周转箱内部作为隔层，将不同规格的零部件分隔开，避免转运过程中零部件相互碰撞产生刮痕、变形；在设备内部使用时，这类衬垫可以作为积尘、落料的承接件，接住设备运行过程中掉落的细小碎屑、废液，方便后期清理维护，减少设备内部的清洁工作量。

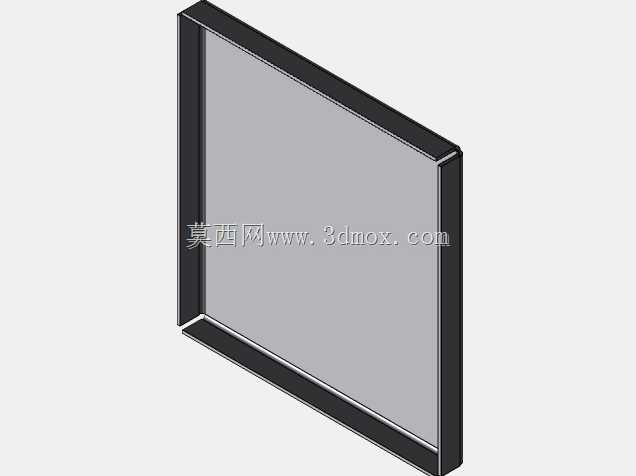

从建模的细节来看，该结构没有多余的复杂特征，整体拔模角度设置合理，如果采用注塑工艺生产，拔模方向垂直于底面，围边的拔模角度控制在1-1.5度即可保证顺利脱模，不需要额外设置复杂的抽芯结构，能大幅降低模具的加工成本和后期生产的成型难度。底面可以根据实际使用需求选择是否设置防滑筋，若需要在光滑台面放置，可在底面边缘增设一圈细小的防滑凸筋，提升放置时的摩擦力，避免衬垫受外力推动出现滑移；若需要嵌入安装槽，则底面保持平整即可，保证与安装槽底面完全贴合，受力均匀。
