自动化产线预成型工件夹持执行机构

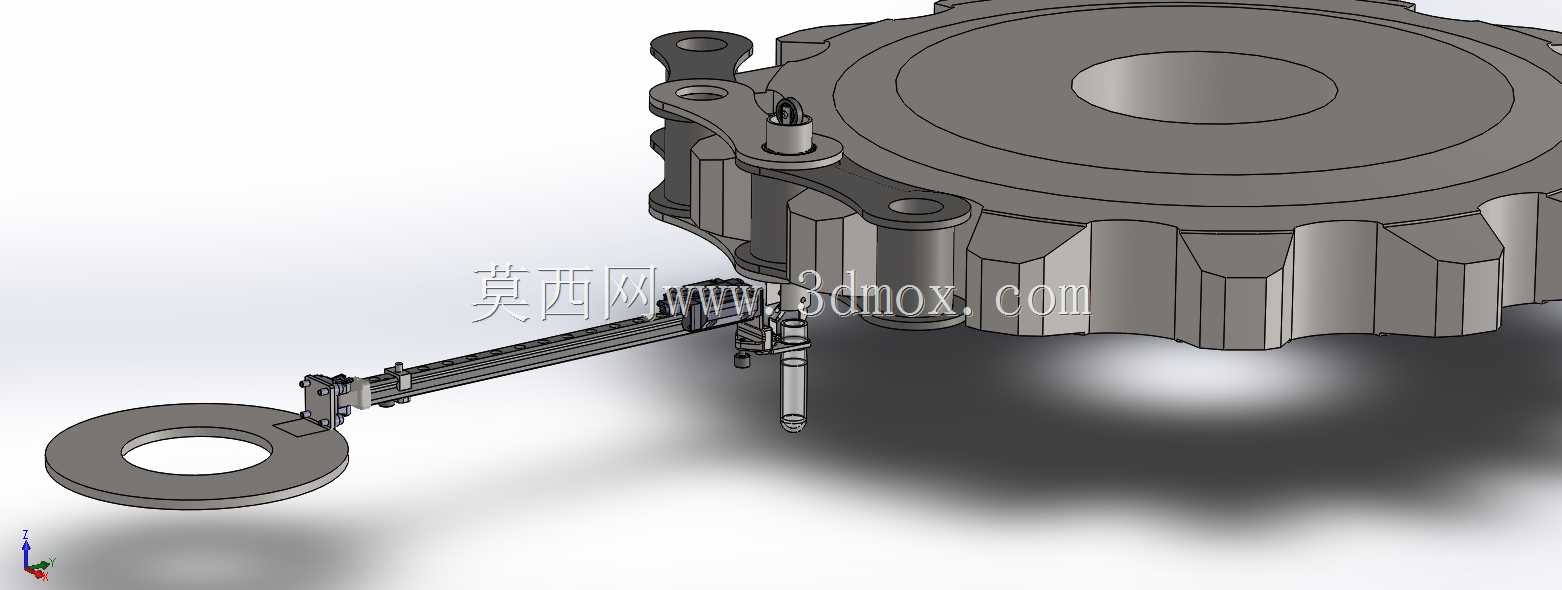

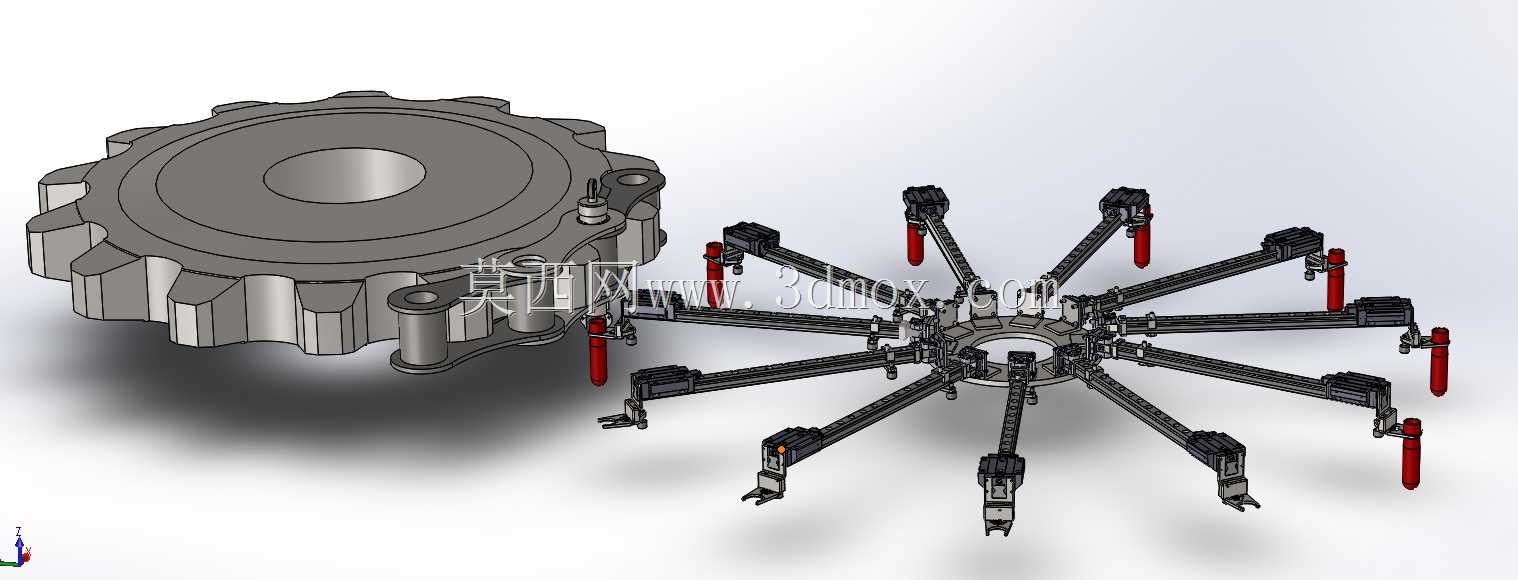

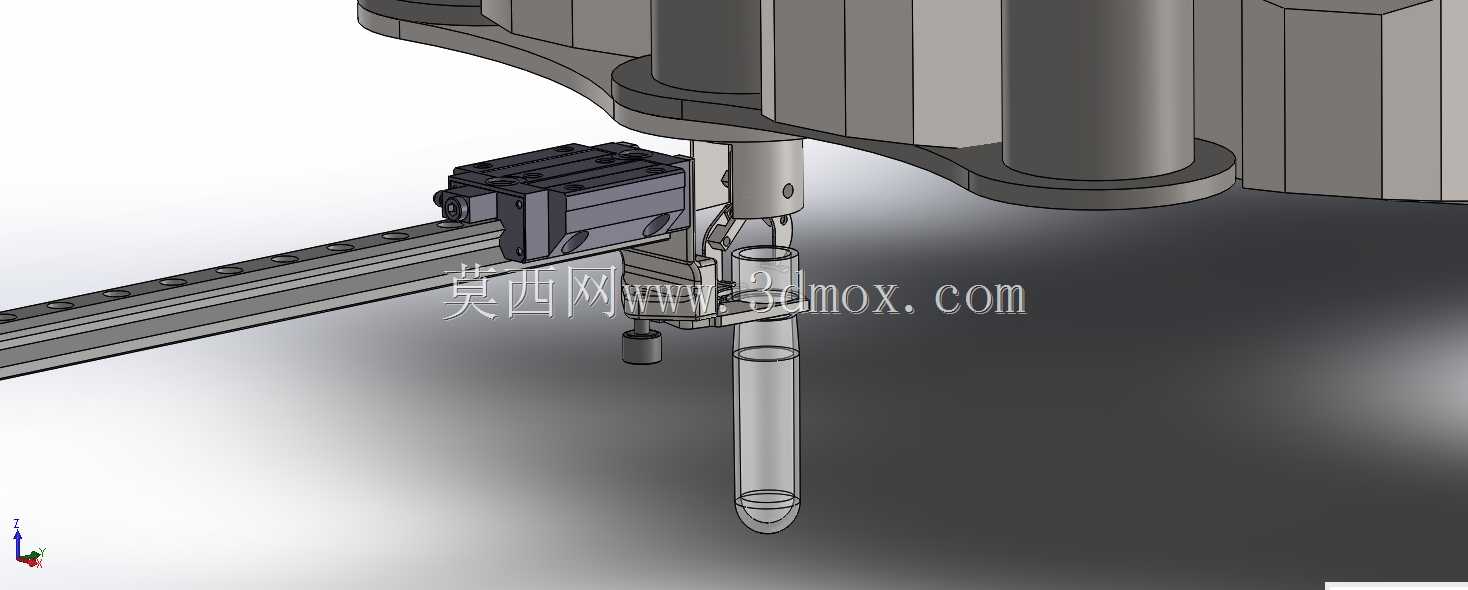

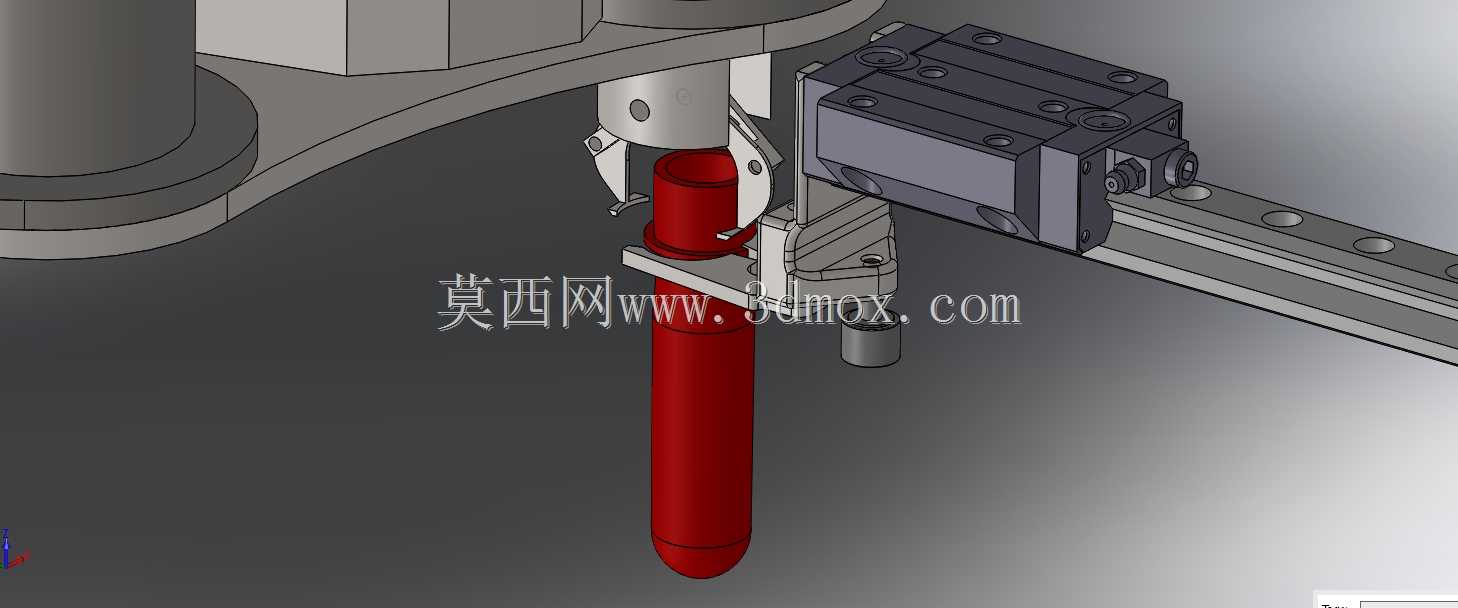

这套夹持执行机构主要面向自动化装配、物料转运场景中预成型柱状工件的抓取作业，常见于电子元器件预装、小型五金件加工上下料、注塑件取件等工位，适配带线性滑轨的水平移栽或摆臂式搬运模组，可配合多工位转盘完成工件在不同工序间的传递。从结构设计来看，整套机构采用侧装气动滑台作为夹爪的进给动力源，夹爪本体做了仿形开口设计，开口弧度与目标预成型工件的柱身直径匹配，夹持接触位置做了小面积的平面贴合处理，避免夹取时划伤工件表面，同时夹爪内侧预留了微小的避让槽，适配工件端部的凸缘结构，防止夹取时出现工件偏移、脱落的问题。安装边界上，滑台的安装孔位采用标准的工业滑轨适配间距，可直接固定在宽度20mm的标准线性导轨滑块上，整套机构在夹取状态下的横向伸出长度不超过120mm，竖直方向夹爪最低点距离安装基面的高度可根据工件长度调整，适配长度范围在80-150mm、直径8-15mm的柱状预成型工件，安装时无需额外做转接板加工，直接通过内六角螺丝即可完成与移栽模组的固定。设计过程中优先考虑了夹取的对中性，夹爪的开合行程控制在10mm以内，开合动作的响应速度匹配常规气动系统的0.5-0.7MPa工作压力，夹取力可通过气源压力微调，避免夹伤质地偏软的预成型塑胶件，同时在滑台侧方预留了磁性开关的安装槽，可实时反馈夹爪的进给到位状态，方便接入设备的PLC控制系统完成动作逻辑联锁。整套机构的运动部件做了轻量化处理，夹爪部分采用硬质铝合金加工，在保证结构强度的前提下降低了移栽模组的负载，长期往复运行时不会出现模组过载抖动的问题，相邻部件的运动间隙控制在0.02mm以内，夹取重复定位精度可控制在±0.1mm，满足多数自动化产线的工件定位精度要求。实际应用中，这套机构可搭配不同规格的仿形夹爪片快速更换，适配不同直径的预成型工件，更换夹爪片仅需松开两颗固定螺丝，无需重新调整整个机构的安装位置，能有效缩短产线换型的调试时间。
