林区木材运输用长梁式拖车架结构

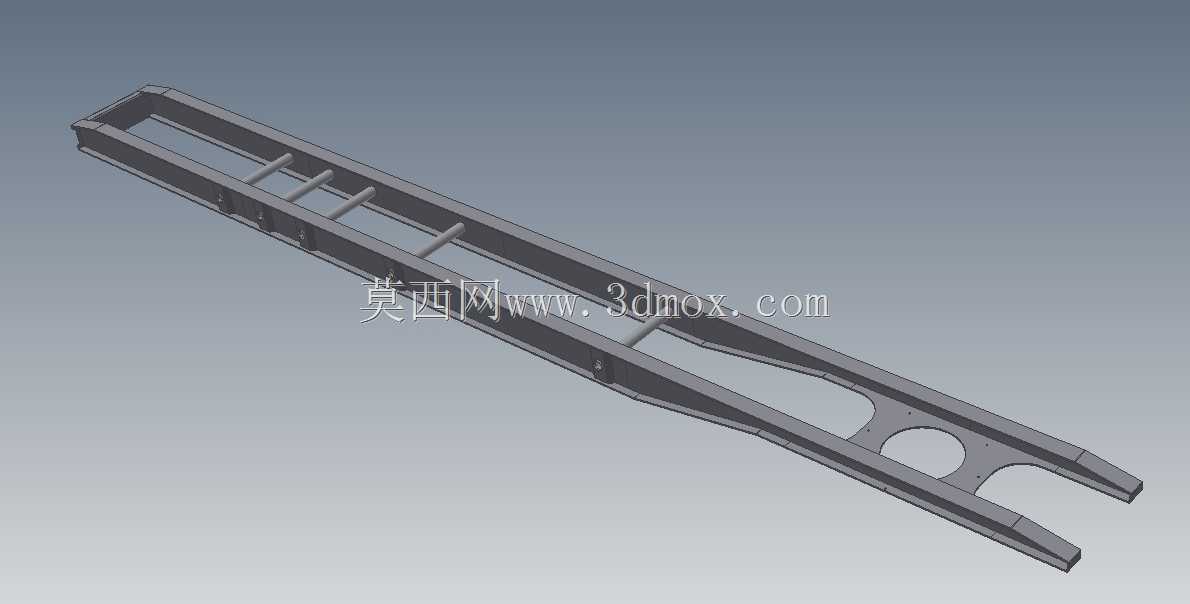

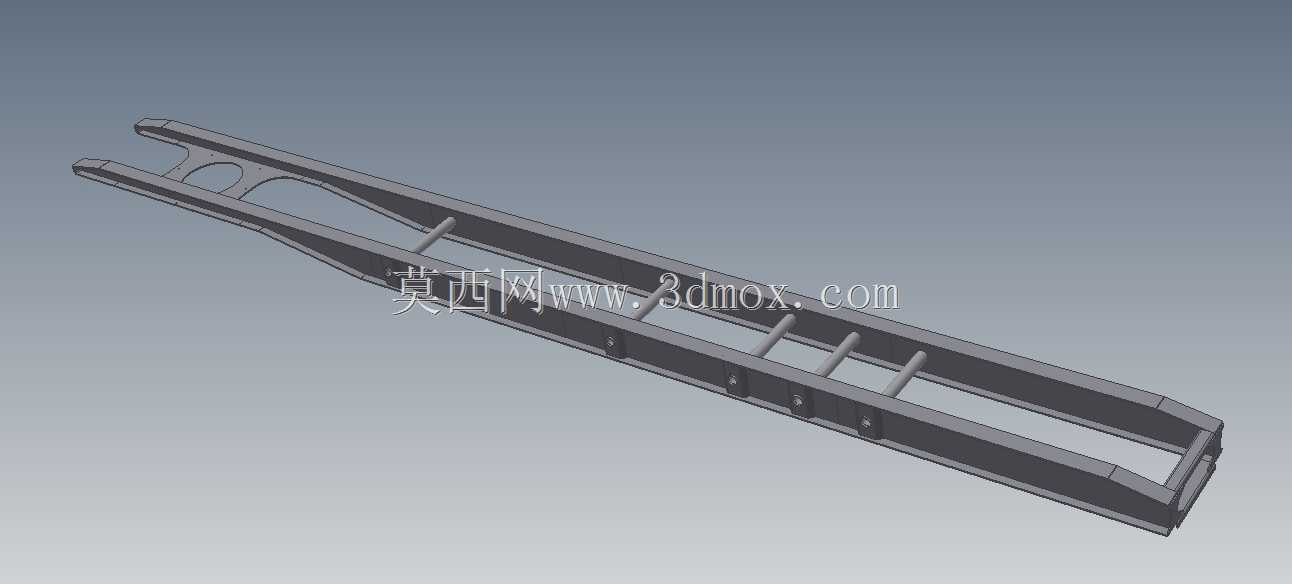

该拖车架主要面向林区原木转运场景设计，适配非铺装林间作业路面的重载运输需求，作为原木拖运设备的核心承载基体，需同时兼顾牵引连接、载荷承载、地形适配三方面的实际使用要求。从结构设计逻辑来看，整体采用双纵梁为主的框架式构型，纵梁沿长度方向做变截面处理，靠近牵引连接端的截面高度逐步收窄，既能够降低前端牵引连接位的安装高度，匹配通用农用牵引动力的挂接接口尺寸，也能在中部承载区域保留足够的截面惯性矩，抵消长尺寸原木堆放带来的弯曲载荷。纵梁之间设置多道横向加强肋，肋板间距根据原木常规堆放的支撑点位置排布，避免长料堆放时出现局部应力集中导致的梁体变形；纵梁尾部开有对称的圆形减重孔，同时预留了尾部挡料构件的安装点位，可根据单次运输的材积大小加装挡杆，防止运输过程中原木向后滑移脱落。

从安装边界来看，前端牵引位的挂接孔位尺寸适配通用牵引销规格，可直接与多数林业拖拉机、农用四驱车的后牵引座对接，无需额外制作转换连接构件；纵梁下平面预留了行走轮组的安装支座点位，支座间距根据轮组轮距设计要求预留，安装后可保证车架最低离地间隙满足林间坑洼路面的通过要求，避免行驶过程中梁底剐蹭路面凸起的石块、树根。车架上平面的承载面做了平整化处理，无突出的焊接凸点，堆放原木时不会出现局部应力集中压损梁体表面的情况，横向肋板的上平面与纵梁上平面齐平，可保证长尺寸原木放置时的支撑连续性，减少运输过程中的木料窜动。

设计过程中针对林区作业的重载特性，对纵梁的受力路径做了优化，牵引端的载荷可通过纵梁腹板直接传递到中部承载区域，避免了局部应力突变导致的焊缝开裂问题；尾部的分叉式结构设计，既可以在装载时引导原木滑入车架承载面，降低人工抬装的作业强度，也能在卸载时配合牵引设备的前倾动作，让木料顺利从尾部滑出，提升装卸作业的效率。整体结构无复杂的异形曲面，所有构件均采用常规型材焊接成型，后期维护更换配件的成本较低，适合林区作业点分散、维修条件有限的使用场景。
