嵌入式安装带调节旋钮流体控制阀结构

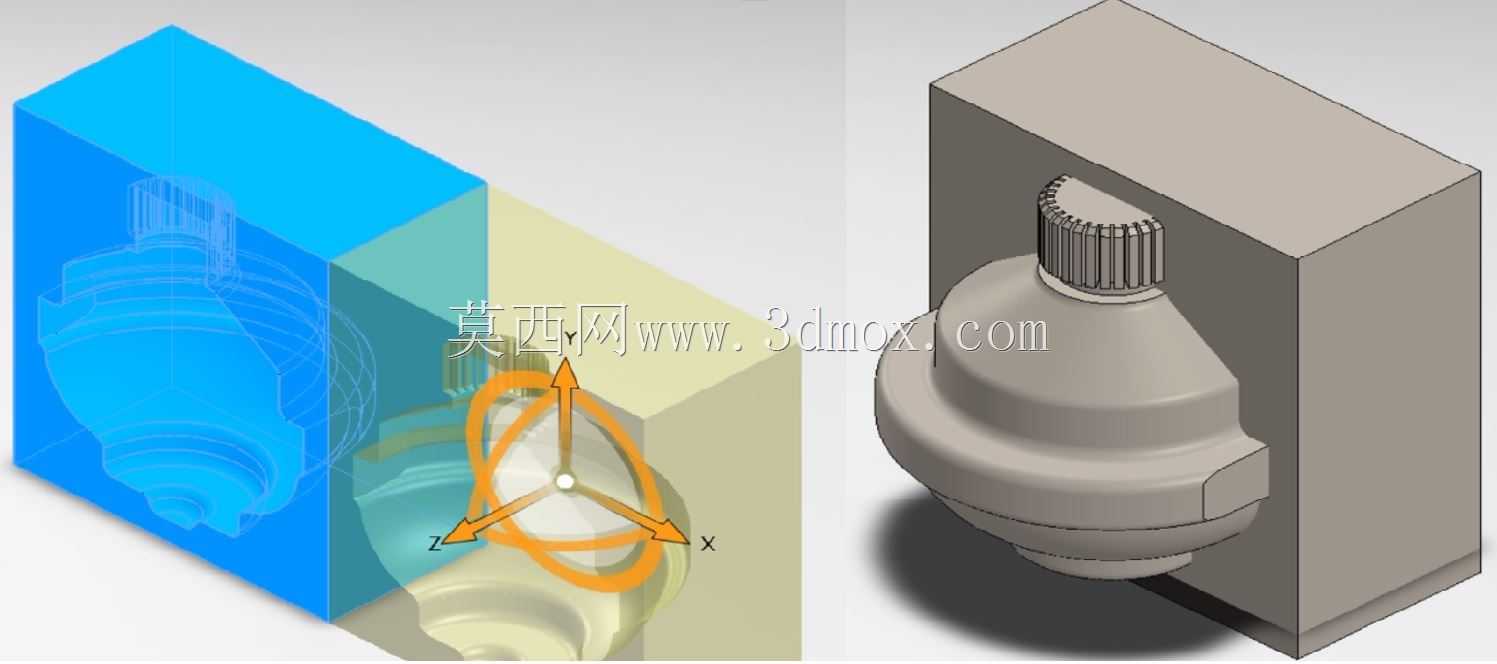

这款阀体结构采用嵌入式安装设计，安装时可直接嵌入设备预留的矩形安装腔体内，安装边界与腔体侧壁完全贴合，无需额外设计外置安装支架，能大幅缩减设备管路布局的占用空间，常见于小型液压工作站、实验台流体控制回路、紧凑型气动设备的管路节点中，承担管路通断与流量调节的核心功能。从结构设计逻辑来看，阀体主体采用回转体造型，上部集成滚花调节旋钮，旋钮表面的滚花纹理完全按照手动操作的摩擦力需求设计，无需借助额外工具即可手动完成开度调节，调节过程中旋钮的转动行程与内部阀芯的位移量做了线性匹配，转动手感均匀无卡滞，能精准控制管路内流体的通流面积。阀体与安装基座的配合面做了定位止口设计，嵌入安装时止口与腔体的定位面贴合后，可直接限制阀体的径向窜动，仅需在基座背部设置两个固定压块即可完成轴向锁紧，安装工序相比传统法兰连接阀体减少60%以上的紧固件操作步骤。从功能特性上看，阀体内部流道采用平滑圆弧过渡设计，没有直角突变结构，能有效降低流体通过时的压损，减少流道内的湍流与气蚀风险，适配低压液压油、压缩空气、常温清水等多种常见工业流体介质。设计过程中特意将调节端的伸出高度控制在安装基座平面以上15mm范围内，既保证了手动操作的足够接触空间，又不会因为伸出过长造成设备外部的磕碰风险，同时阀体的密封槽位置设置在与安装腔体贴合的端面处，安装时放置O型密封圈即可实现安装面的静密封，无需额外涂覆密封胶，后期维护拆解时也不会残留密封胶残渣影响二次密封效果。在实际选型应用中，这款阀体适配通径6mm的管路接口，可直接与快插接头、卡套接头配合使用，安装基座的预留腔体尺寸可按照阀体的外部轮廓做单边0.2mm的间隙配合，既方便安装时的对位插入，又不会因为间隙过大造成阀体工作时的晃动。
