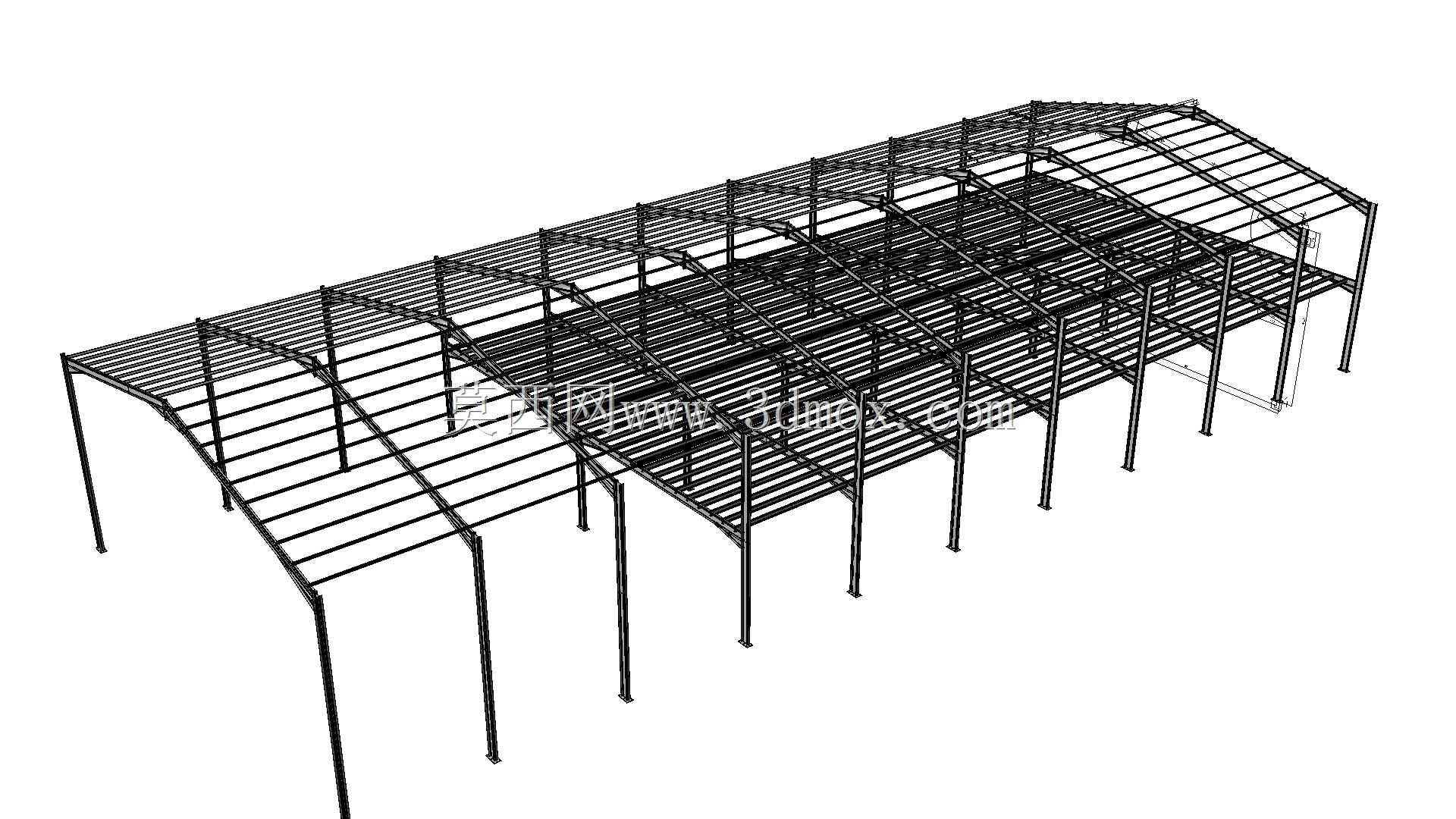

20米跨50米长8米高钢结构车间吊架

这套钢结构吊架主要服务于大跨度工业生产车间的上部承载需求，适配需要布设 overhead 起重设备、大跨度管线、屋面围护系统的生产场景，常见于机械加工车间、仓储分拣厂房、装配式构件生产车间这类需要开阔无柱作业空间的场所。设计阶段首先锚定20米的跨度边界，中间不设立柱，完全释放地面作业区域的通行与设备排布空间，50米的纵向长度可适配标准工业地块的厂房进深规划，8米的下沿净高可满足常规中型起重设备的运行高度要求，同时预留出车间上部通风管道、消防管线、照明桥架的布设空间，避免后续管线安装与结构件、起重设备产生干涉。整个构架采用主次梁分层排布的逻辑，纵向主承重梁沿车间长度方向通长布置，作为起重设备的运行承载基础，横向次梁按固定间距排布，承担屋面围护结构的荷载，同时将屋面荷载均匀传递到纵向主梁与两侧立柱上，所有立柱底部预设与基础预埋件连接的安装端面，可直接与车间混凝土基础的预埋钢板焊接固定，无需额外做复杂的转接结构。在受力设计上，充分考虑车间内起重设备运行时的动载冲击，以及不同区域屋面的雪载、风载差异，对跨中位置的主梁做截面加强处理，避免大跨度下出现挠度过大的问题，同时在梁柱连接节点处加设斜向支撑，强化整体构架的抗侧移能力，应对沿海区域大风或者车间内设备运行产生的振动影响。实际安装过程中，所有构件均可在工厂预制完成后运输到现场拼装，节点处采用标准化的连接孔位设计，现场无需大量焊接作业，可大幅缩短车间上部结构的施工周期，构架预留的多组安装点位，可直接适配不同吨位的单梁、双梁起重设备挂载，也可根据后期生产需求，在梁体上加装辅助悬挂支架，用于布设工位供气管道、供电母线槽等生产配套设施，不需要额外对主体结构做打孔改造，避免破坏原有结构的受力完整性。整个吊架的排布逻辑完全贴合常规工业车间的生产动线规划，两侧立柱沿车间纵向侧边布置，不会遮挡车间内部的物流通道，也不会影响大型生产设备的进场安装，8米的净高设计既满足起重设备的起升高度需求，也不会因为过高造成不必要的建材浪费，兼顾结构安全性与建设成本控制。
