低平板半挂牵引货运卡车结构设计

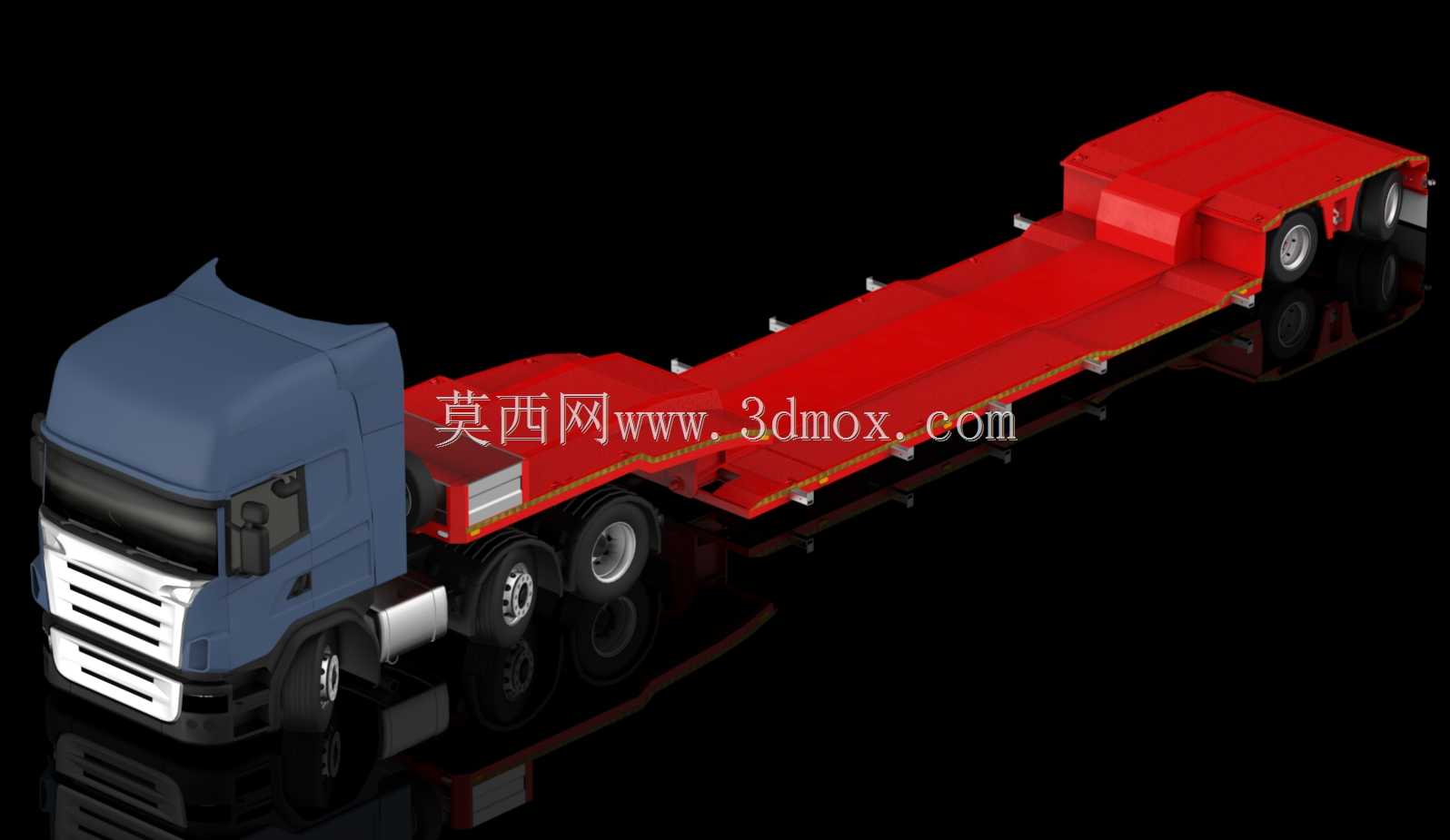

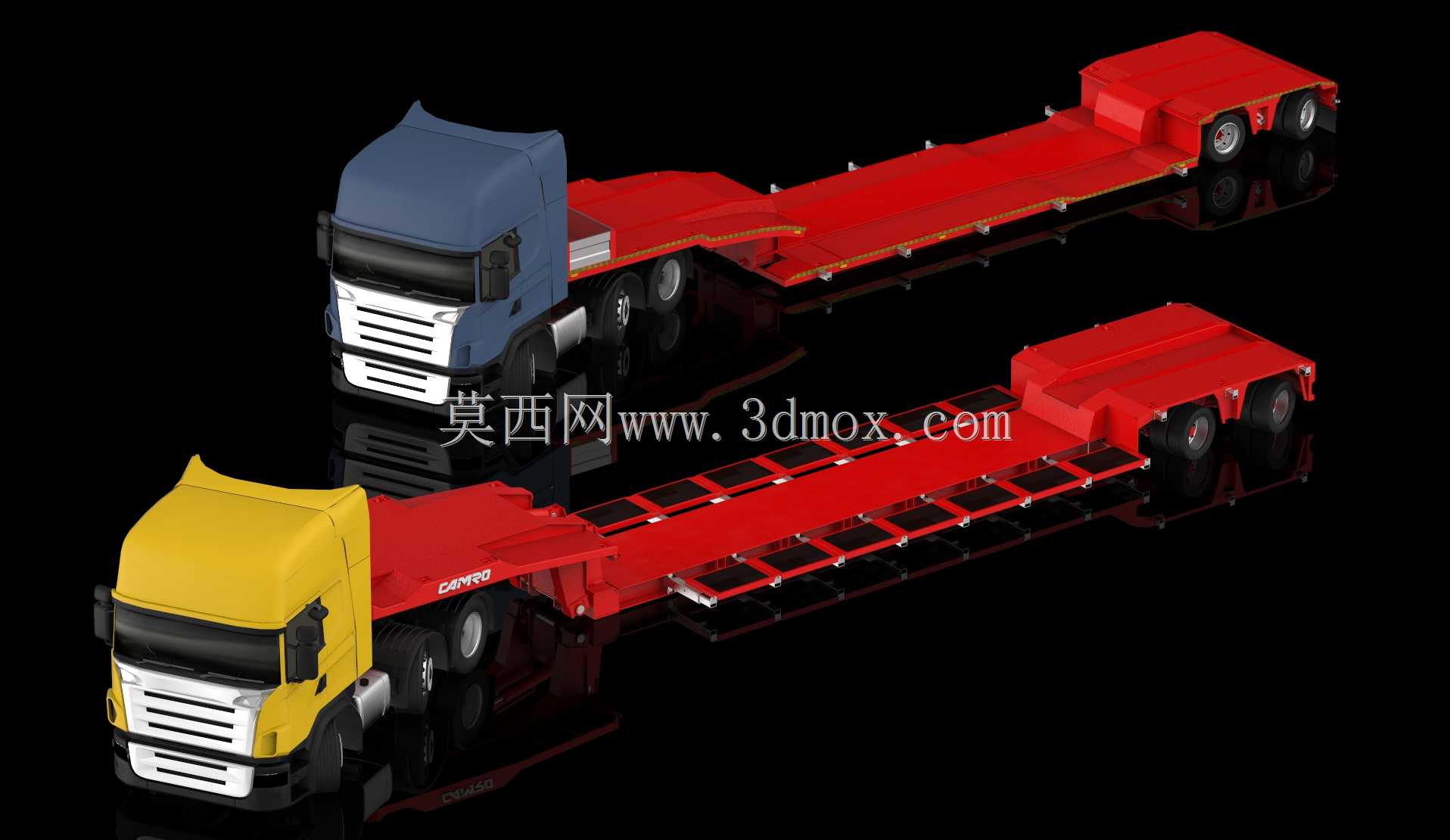

本次呈现的牵引式低平板半挂卡车结构，主要面向大件重型货物的中长途干线运输与厂区转运场景，常见于工程机械转运、重型工业设备配送、大型钢结构件运输等作业环节，相比普通栏板货运挂车，其货台高度更低，能够满足超高尺寸设备的通行限高要求，同时承载能力更强，可适配数十吨级的重载运输需求。从结构设计逻辑来看，该车型采用牵引车头与半挂平板可分离的布局，牵引车头提供动力输出与转向驱动，半挂平板部分通过牵引销与车头连接，承载主要的货物载荷，平板尾部预留了爬坡度适配的斜坡过渡结构，方便履带式工程机械、轮式重型设备自行开上货台，无需额外吊装设备辅助装卸，大幅降低大件装卸的作业成本与时间消耗。在功能特性层面，低平板货台采用分段式承载结构，主纵梁采用高强度变截面设计，在保证整体抗弯扭强度的同时，尽可能降低货台离地高度，货台表面预留了标准的货物捆扎固定点位，可配合绑带、铁链对不同外形的运输货物进行多点位固定，避免运输过程中货物移位引发安全风险；挂车部分采用多轴轮组布局，单轴载荷符合道路运输规范要求，轮组周边设置了防护结构，减少行驶过程中飞溅杂物对轮组的损伤，同时兼顾制动管路、线束的排布防护。设计过程中重点考量了整车的转弯半径边界，牵引车头与半挂平板的连接间隙经过反复校核，保证在常规道路转弯、厂区狭窄通道掉头时，车头与挂车不会发生运动干涉；半挂平板的离地间隙、离去角、接近角参数均适配国内普通等级公路与非铺装厂区道路的通行要求，可应对不同路况的行驶需求。外形尺寸方面，牵引车头采用常规重卡的驾驶室布局，保证驾驶员操作视野与驾乘空间，半挂平板的有效承载长度覆盖主流大件设备的尺寸需求，平板两侧设置了边梁防护结构，既可以作为人员临时踩踏的作业平台，也能对边缘货物起到侧向挡护作用，轮组上方的轮罩结构做了圆弧过渡处理，减少行驶过程中的风阻，同时避免雨水、泥污飞溅到货台区域。整套结构的装配边界清晰，牵引销、制动气路连接接口、电气线路接口均采用行业通用标准规格，可适配主流型号的重卡牵引车头，无需额外改装即可完成对接装配，后期维护更换配件的通用性较强，能够降低车队的运维配件储备成本。
