磁环共模电感器三维结构设计

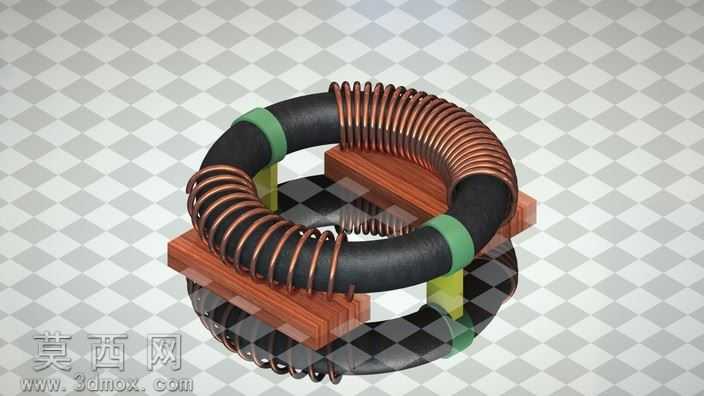

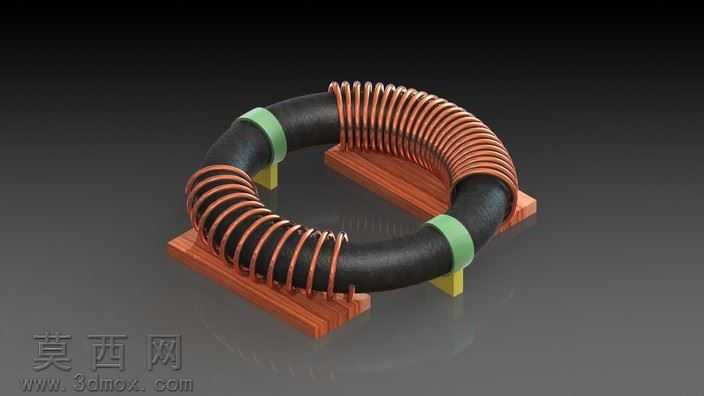

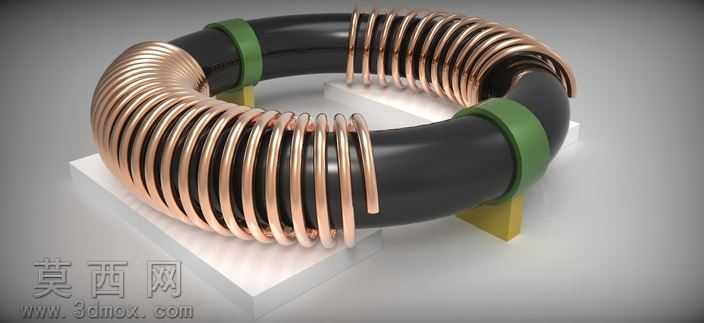

本作品为磁环式共模电感器的三维参数化建模成果，建模过程以环形磁芯的几何特征为核心基准，首先通过旋转凸台特征生成闭合环形铁氧体磁芯基体，精准控制磁芯的内外径差值、环体截面直径与整体环径比例，还原功率类磁环电感的磁芯尺寸规范。绕线部分采用螺旋扫描特征完成铜质绕组的构建，根据共模电感的双线并绕工艺要求，设置等距螺旋路径参数，保证每匝线圈的间距均匀、缠绕角度一致，同时还原绕组两端的出线弯折结构，模拟实际生产中引脚的成型形态，绕组与磁芯表面预留合理的装配间隙，匹配绝缘层的厚度设计需求。磁环表面的绿色绝缘固定胶圈采用拉伸凸台配合环形切除特征制作，胶圈的卡槽结构与磁环外壁完全贴合，还原生产中用于固定绕组、防止线圈移位的绝缘限位结构，底部的黄色支撑底座通过拉伸与倒角特征完成，底座的支撑面角度与磁环底部弧度完全匹配，保证模型放置时的稳定性。材质渲染阶段，磁芯部分赋予哑光黑色铁氧体材质，调整表面粗糙度参数模拟铁氧体磁芯的磨砂质感，铜绕组赋予高反射率的紫铜金属材质，添加细微的表面拉丝纹理还原漆包线去皮后的金属光泽，绿色绝缘胶圈赋予半哑光的工程塑料材质，调整漫反射参数还原环氧绝缘材料的视觉特征，黄色底座赋予亮面工程塑料材质，添加轻微的环境反射效果提升真实感。场景搭建采用纯白色展示基座，搭配柔和的三点布光系统，主光源从侧上方45度照射突出绕组的金属层次，辅助光源补全暗部细节避免磁环底部出现死黑，背光源勾勒模型轮廓提升立体感，渲染输出时开启全局光照与环境光遮蔽，让线圈之间的缝隙、磁芯与胶圈的衔接处呈现自然的阴影过渡，整体模型严格遵循磁环电感器的实际生产工艺结构，可用于电子元件教学演示、电源产品结构装配验证、电磁元件展示素材等场景，建模过程中所有特征均采用参数化尺寸驱动，可通过修改螺旋扫描的节距、匝数、磁芯直径等参数快速适配不同功率等级的同类型磁环电感设计需求，绕组的双线并绕结构完全符合共模电感的电磁设计原理，能够直观展现共模电感抑制共模干扰的结构基础。
