适配NanoPi M4系列的12V供电转接板

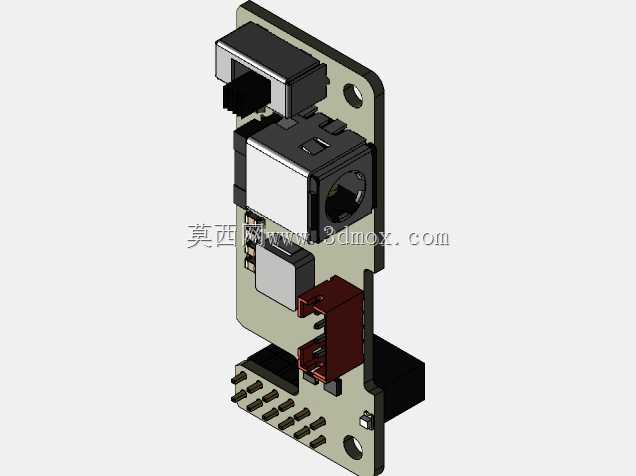

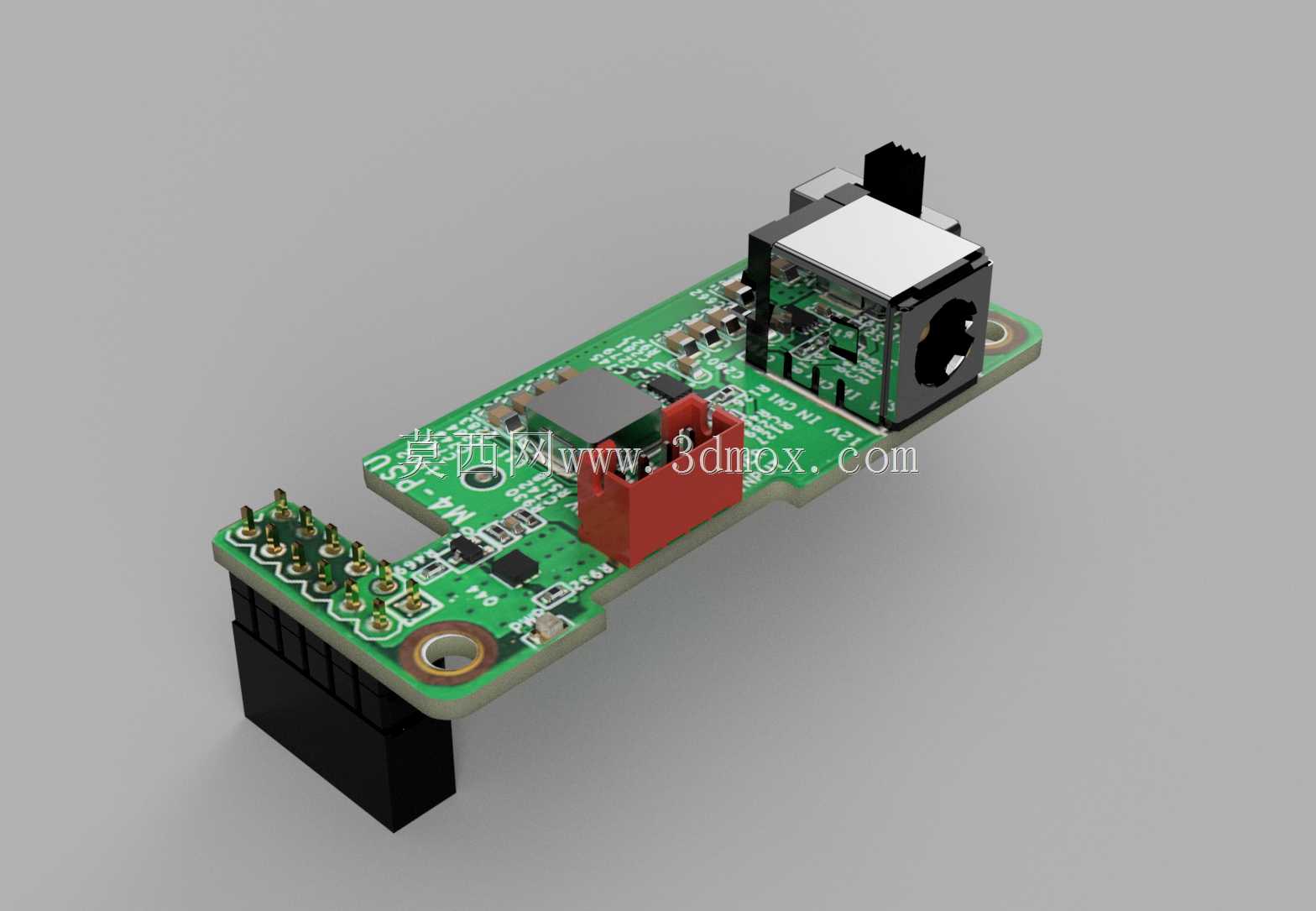

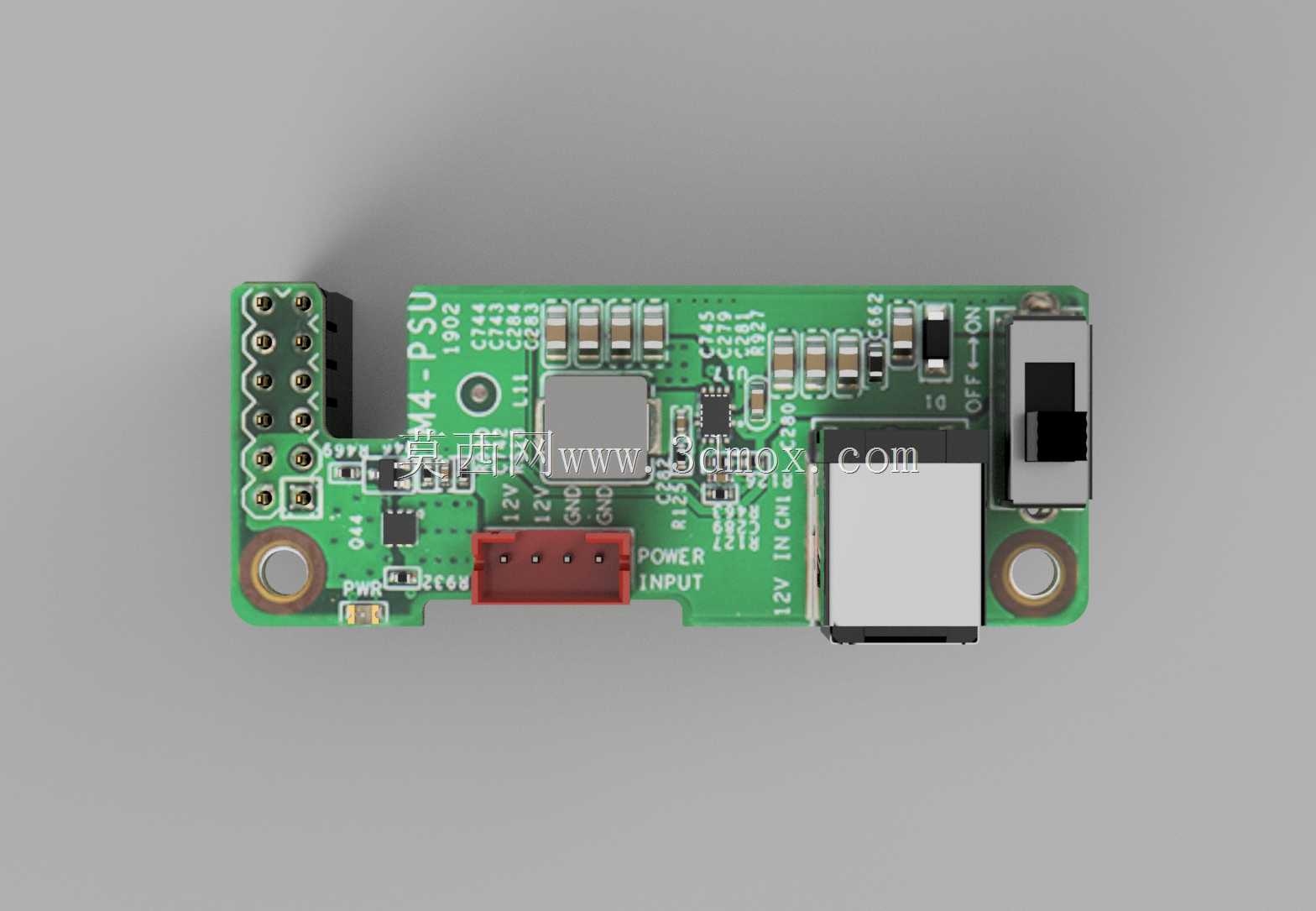

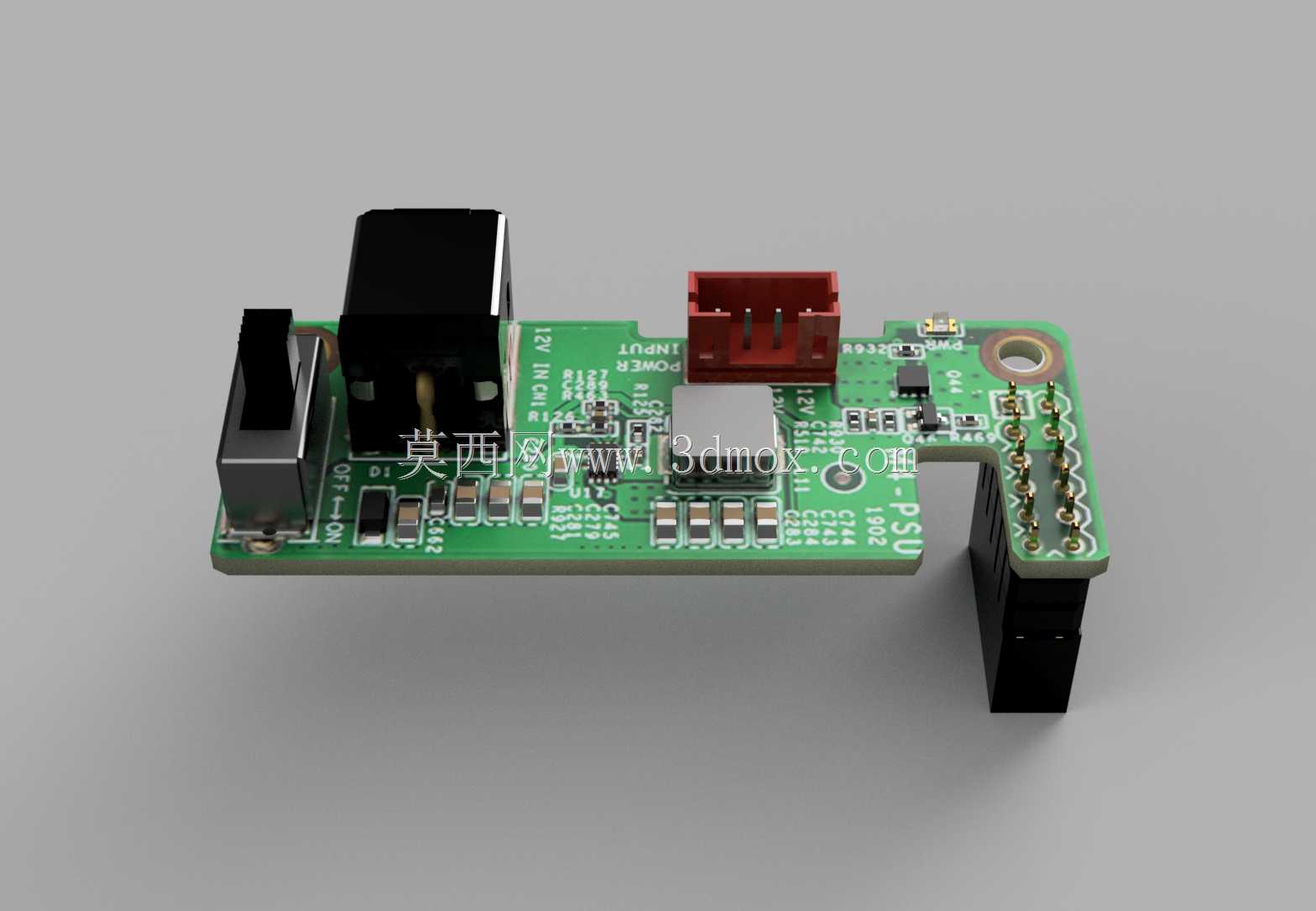

这款供电转接板主要面向嵌入式开发场景，专为NanoPi M4及M4v2开发板设计，解决开发板原生供电接口适配性不足的问题，在嵌入式原型验证、小型智能硬件开发、边缘计算节点搭建等场景中，可直接为开发板提供稳定的12V直流供电输入，省去用户自行飞线、改装供电线路的繁琐步骤，降低开发阶段的接线故障风险。从结构设计来看，板载元件布局充分考虑了开发板的安装空间限制，板体边缘预留的固定孔位与NanoPi M4系列开发板的安装孔位完全匹配，安装时可直接通过铜柱与开发板叠层固定，不会与开发板上的散热片、排针等原有部件产生干涉。板上集成了标准DC直流电源座，适配常规的12V直流电源插头，同时设置了红色的接线端子作为备用供电输入接口，用户可根据实际布线需求选择供电接入方式，两种输入接口在板内做了防反接保护设计，避免误接正负极烧毁后端开发板。板端的排针接口完全对应开发板的供电引脚定义，插装时无需调整引脚顺序，直接对位按压即可完成电气连接，排针的焊盘做了加大处理，可承受多次插拔而不出现焊盘脱落问题，适合开发阶段反复调试拆装的使用需求。转接板的整体厚度与常规PCB板一致，叠装在开发板上后整体高度增加不超过20mm，不会额外占用过多的机箱内部安装空间，在小型嵌入式设备的壳体设计中，无需为该转接板预留过多的冗余空间。板上的元件选型全部采用工业级耐温规格，在-20℃到70℃的工作环境温度范围内均可稳定工作，供电回路的走线做了加宽处理，可承载足够的供电电流，满足开发板满负载运行时的供电需求，同时板上预留的滤波电容可有效滤除电源输入的纹波，避免供电杂讯影响开发板上高速信号的传输稳定性。在实际使用中，这款转接板不仅可用于开发阶段的原型验证，也可直接集成到最终量产的小型智能设备中，作为开发板的标准供电转接部件使用，减少产品端的供电线路设计工作量。
