金属光泽小型滚轮结构设计

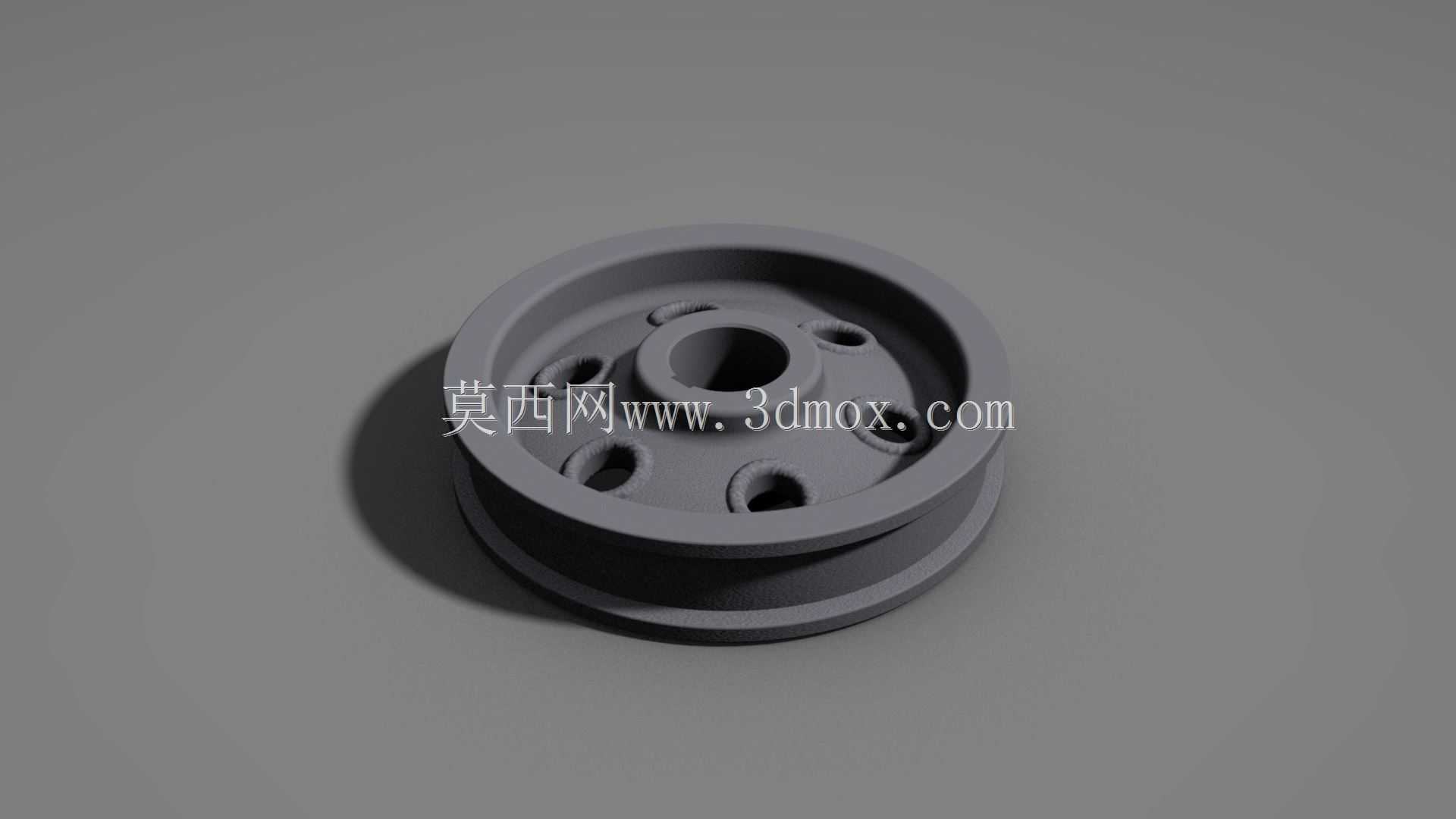

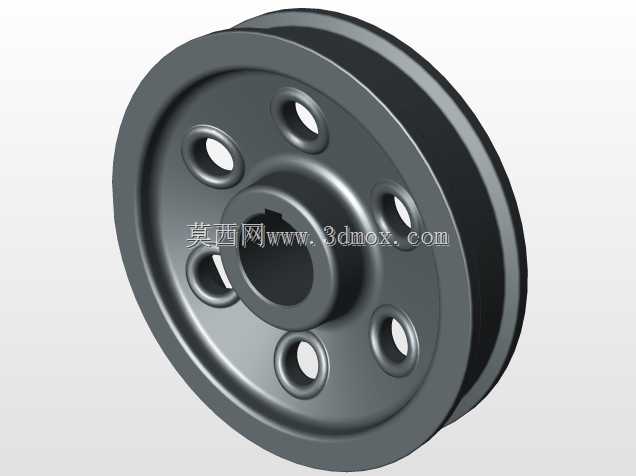

这款滚轮结构在轻载输送场景、小型移动工装、教具演示设备中都有广泛适配空间，日常做设备改造时经常会遇到需要定制小尺寸滚轮的需求，这类轮体不需要承受大吨位载荷，但对转动顺滑度、安装同轴度有明确要求。从结构上看，轮体采用一体化盘式设计，中心设置阶梯式安装轴孔，可直接适配对应直径的固定销轴，孔位边缘做了倒角处理，装配时不会刮伤销轴表面，也能降低压装时的应力集中问题。轮缘位置做了双凸边限位结构，当滚轮在轨道上滚动时，凸边可以卡在轨道两侧，避免运行过程中出现脱轨偏移的问题，不需要额外加装侧挡轮结构，能简化整体安装结构。轮盘辐板位置均匀分布了多个圆形减重孔，在不影响整体结构强度的前提下，有效降低了轮体自身重量，转动时的转动惯量更小，启动和停转的响应速度更快，也能减少材料用量，控制加工成本。轮体外圆面做了圆弧过渡处理，和轨道接触时为线接触形式，滚动阻力更小，长时间运行也不容易出现卡滞问题。设计时首先要确认安装边界，中心轴孔的公差要选基孔制间隙配合，保证销轴穿入后滚轮可以自由转动，不会出现抱死情况；轮体总宽度要匹配对应轨道的宽度，预留0.5-1mm的侧向间隙，避免加工误差导致轮体和轨道侧壁摩擦；轮缘的凸边高度不需要过高，1.5-2mm即可满足限位需求，过高反而会增加不必要的重量。辐板上的减重孔位置要做等角度均分，保证轮体的动平衡性能，高速转动时不会出现偏心抖动的问题，每个减重孔的边缘都要做倒钝处理，去除加工毛刺，避免应力集中导致辐板开裂。表面做亮面金属处理，一方面可以提升防锈能力，在潮湿工况下也能长时间使用不生锈，另一方面光滑的表面也不容易积灰，日常维护只需要简单擦拭即可。这类滚轮不需要配套复杂的轴承结构，直接采用销轴和轴孔的间隙配合就能满足轻载场景的转动需求，适合用在小型物料架、移动展示台、轻型输送线的从动轮位置，安装时只需要在销轴两端加装卡簧限位，就能完成固定，装配流程简单，后期维护更换也很方便，不需要复杂的拆卸工具。做三维建模时要重点保证中心轴孔和轮体外圆的同轴度，公差控制在0.02mm以内，避免转动时出现径向跳动，影响运行平稳性；轮缘的两个凸边要保证对称度，避免单侧受力不均导致磨损加快。
