Micro-B型USB板端连接器结构设计

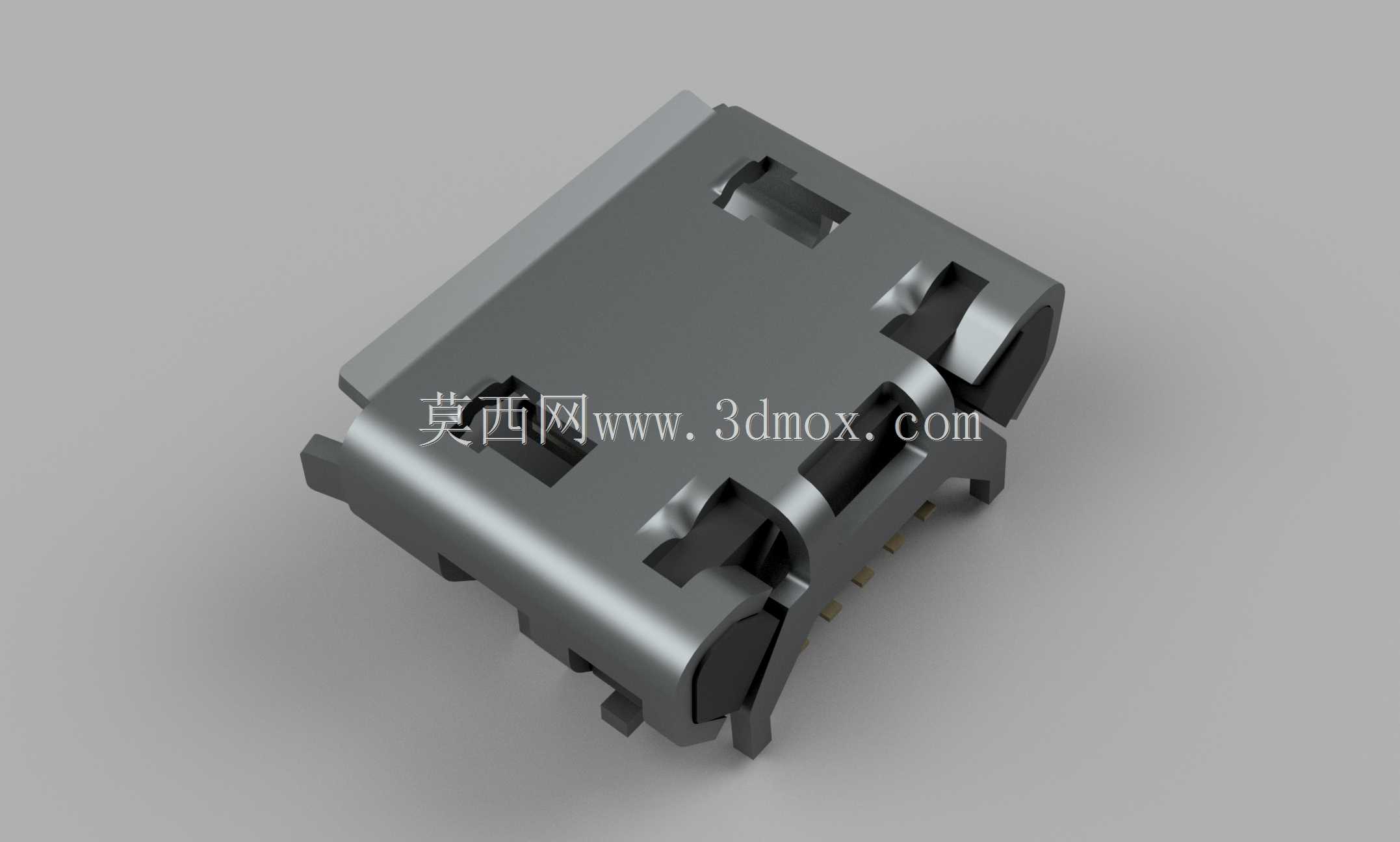

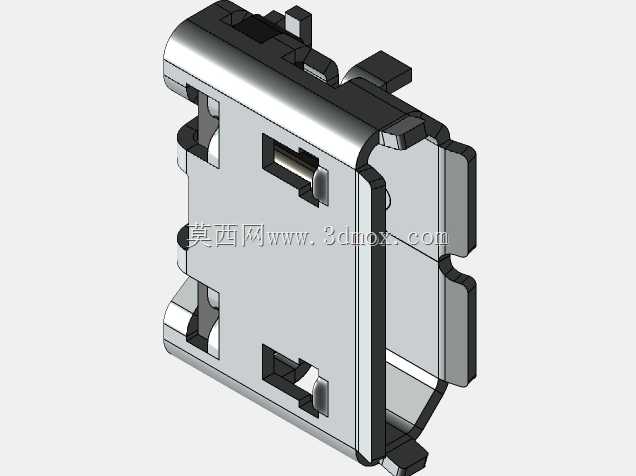

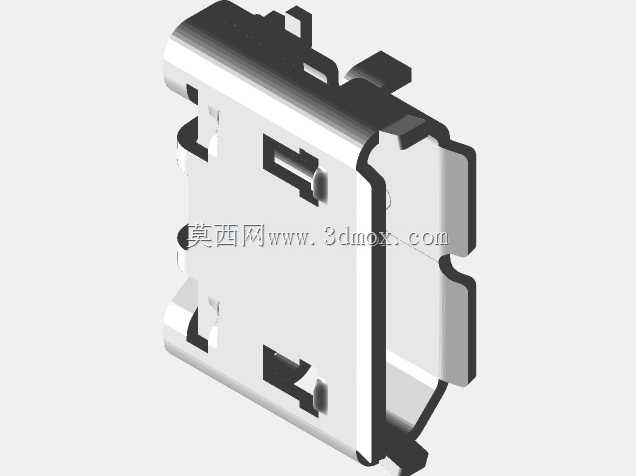

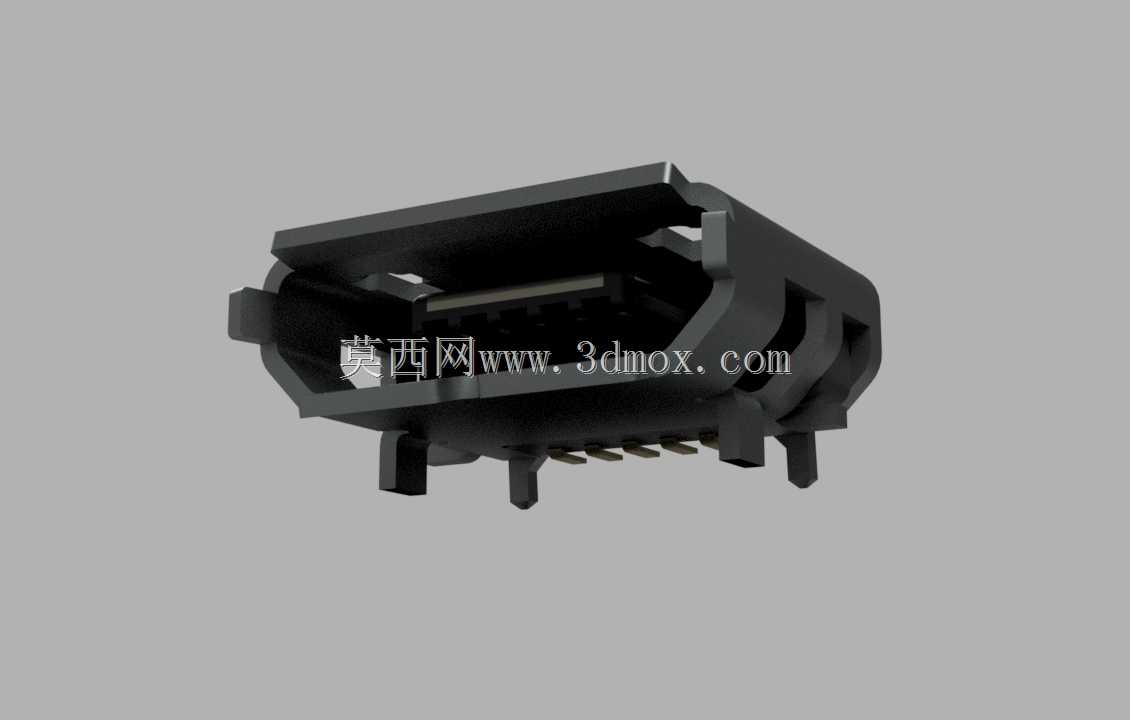

这款Micro-B规格的板端USB连接器，是消费电子、工业便携设备领域应用极广的接口部件，日常接触的老式智能手机、便携检测仪器、手持数据采集终端、移动存储外设上，都能见到这类接口的身影，主要承担设备与外部线缆之间的数据传输、低压直流充电供电的连接功能，是小型电子设备实现有线交互的核心硬件载体。从结构设计逻辑来看，该模型完全贴合量产冲压钣金工艺的成型特点，外壳采用卷边式钣金折弯结构，没有多余的冗余特征，金属外壳两侧设计有带定位缺口的固定插脚，适配PCB板上对应的安装孔位，插装过波峰焊时可以直接卡在板上完成预固定，不需要额外治具扶持就能保证焊接位置精度，外壳上的弹性卡点结构，在线缆插头插入时可以提供足够的卡持力，避免日常使用中插头受外力拉扯出现松脱、接触不良的问题。接口内部的胶芯结构按照Micro-B接口的标准针脚定义排布接触端子，端子采用折弯成型的弹片结构，公头插入时弹片产生稳定的接触压力，保证信号传输与供电的接触可靠性，胶芯的防呆结构可以避免插头反插损坏内部针脚，外壳边缘的圆角处理既可以减少冲压成型时的应力集中，也能在SMT或波峰焊组装过程中避免划伤操作人员、刮伤周边线材绝缘层。从安装边界来看，该连接器属于卧式贴板安装规格，整体高度控制在常规便携设备的壳体厚度允许范围内，插接口端面突出PCB板的距离刚好匹配设备外壳上的开口尺寸，不会出现接口内陷导致插头无法插到底、或是突出过多影响外壳装配的问题，PCB焊盘的排布完全符合行业通用的布线规范，结构工程师在做整机Layout时可以直接调用该模型完成布局，不需要反复核对安装干涉问题。建模过程中充分考虑了钣金件的折弯系数、冲裁缺口的工艺避让，所有折弯内角都预留了符合冲压工艺的圆角，没有出现无法量产的直角死边特征，外壳上的定位凸点、卡扣缺口的尺寸都匹配公头的通用尺寸公差，能兼容市面上绝大多数符合标准的Micro-B公头线缆，不会出现个别插头插不进、拔插过松的问题。对于需要做小型电子设备结构设计的工程师来说，这类精准的接口模型可以直接导入装配体完成干涉检查，提前预判壳体开口、PCB布局、周边器件避让的相关问题，减少打样阶段的结构修改次数，缩短产品开发的迭代周期。
