工业输送线用从动滚柱支撑结构

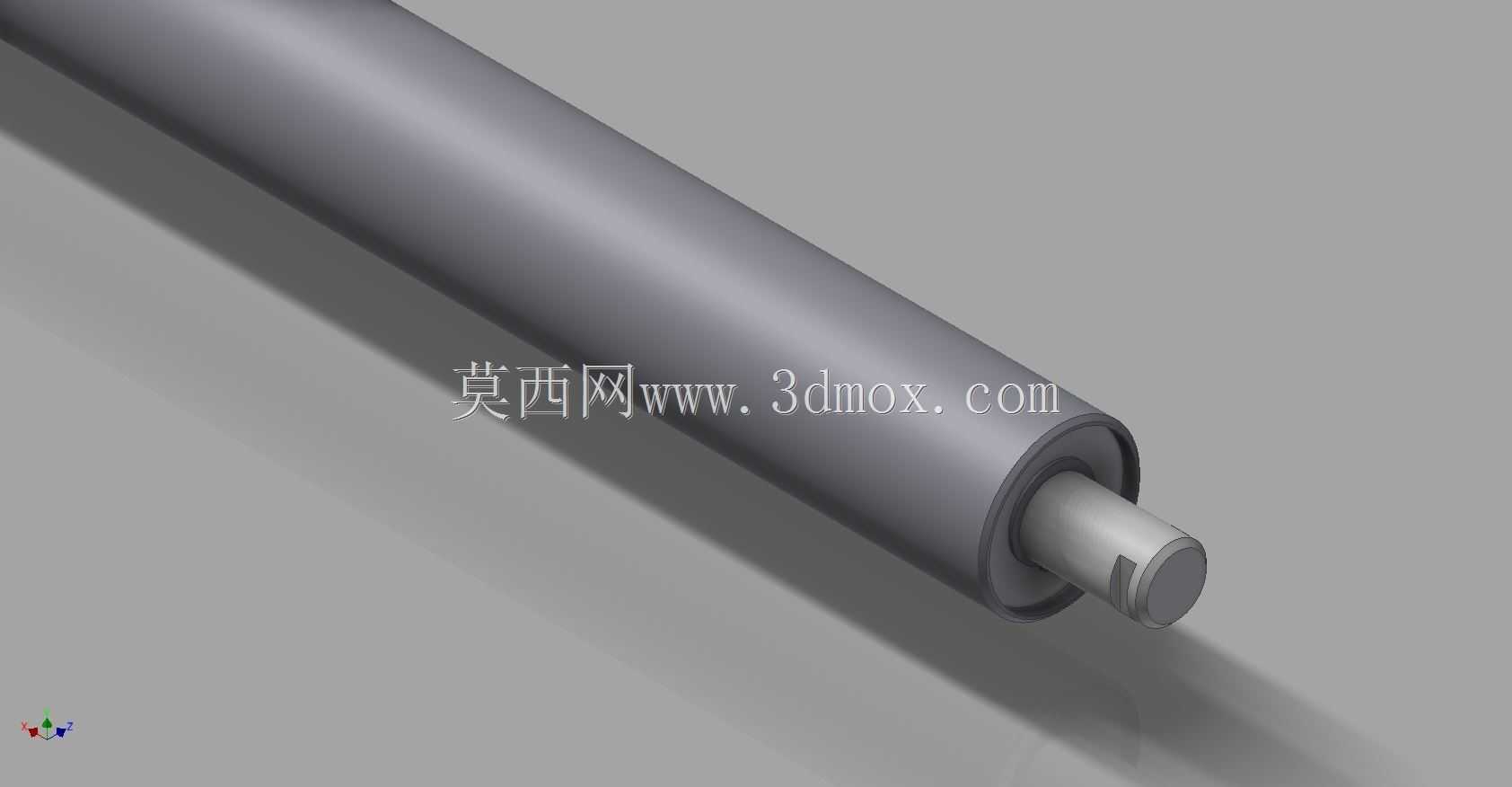

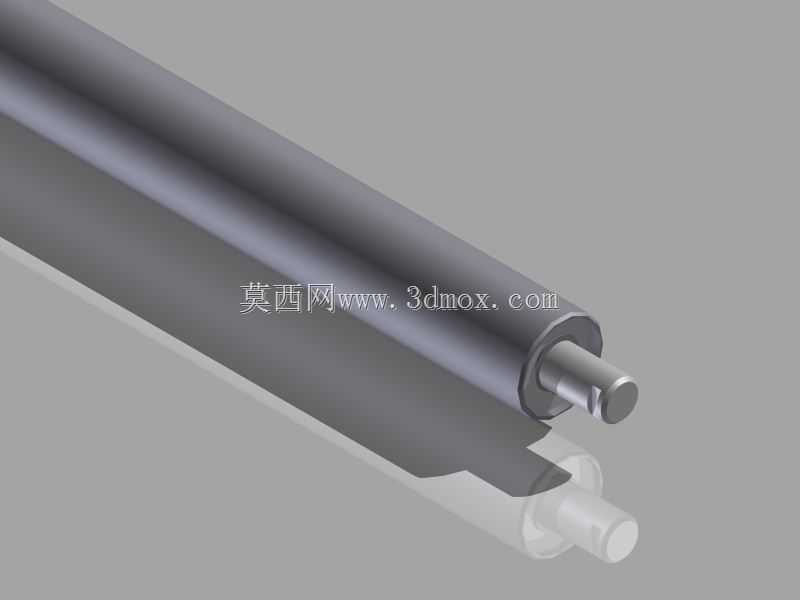

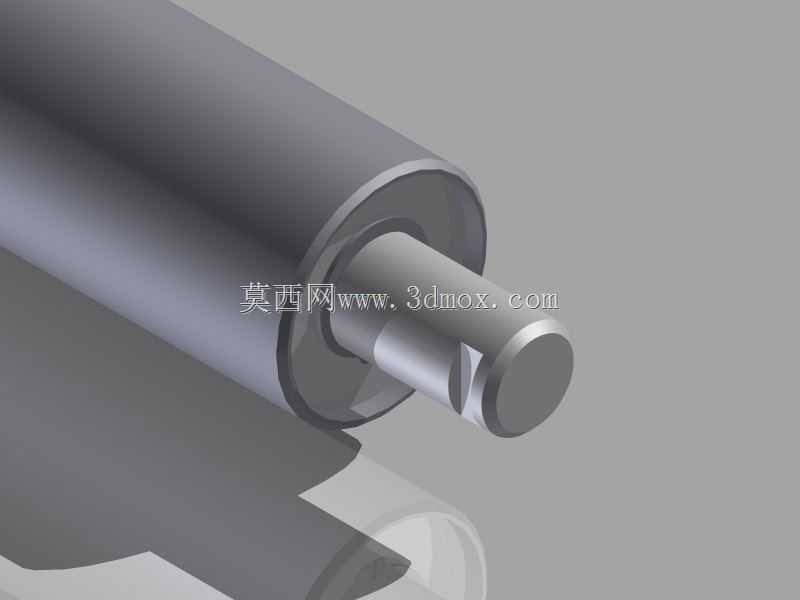

在连续式物料输送场景中，滚柱支撑是带式输送、辊道输送系统里承担承托、导向功能的核心基础部件，常见于电商仓储分拣线、生产车间物料转运线、包装工序进料出料段，以及各类需要平稳承托移动工件的工位段，其运行稳定性直接影响输送过程的物料跑偏量、运行噪音与整条线体的维护周期。这款滚柱支撑采用筒状辊身搭配端部轴头的结构形式，辊身选用无缝钢管基材加工，外圆做精车处理保证圆柱度公差，避免辊面跳动带来的输送抖动，端部轴头与辊身采用过盈压装加焊接的连接方式，能承受长期交变载荷下的扭矩传递，不会出现轴头松动脱落的问题。设计时优先考虑了安装适配性，轴头伸出段做了扁位加工，可直接卡入输送线机架的安装卡槽内，不需要额外加工定位结构，安装时只需将轴头两端卡入对应支架的U型槽，调整好水平度即可完成固定，大幅缩短现场安装调试的时间。从安装边界来看，辊身的有效工作长度可适配不同宽度的输送皮带或工件托盘，轴头直径与常规输送线支架的安装槽尺寸匹配，不需要对现有机架做二次改造即可替换原有磨损的支撑辊。功能层面，这款滚柱支撑属于从动式支撑部件，自身不带驱动结构，依靠输送皮带或工件的摩擦力带动转动，辊身内部可根据载荷需求选配深沟球轴承或圆锥滚子轴承，轻载场景下用深沟球轴承可降低转动阻力，重载输送场景下更换圆锥滚子轴承可提升径向承载能力，适配从几公斤的轻型包装盒到上百公斤的工业工件的承托需求。实际使用中，滚柱的排布间距需要根据输送物料的底部尺寸调整，保证物料底部始终有至少三根滚柱同时接触承托，避免物料卡滞或局部受力变形，辊身表面可根据使用场景做镀锌、包胶处理，镀锌处理适合干燥无腐蚀的车间环境，包胶处理则能增加辊面与物料的摩擦力，减少光滑工件输送时的打滑问题，同时降低金属碰撞产生的噪音。设计过程中还考虑了维护便捷性，轴头端盖采用可拆卸式结构，长期使用后可拆开端盖补充润滑脂，不需要整体更换滚柱，降低线体的后期运维成本，辊身的壁厚选择也兼顾了刚性与自重，不会因壁厚过薄导致重载下辊身弯曲，也不会因壁厚过大增加不必要的转动惯量，影响输送线的启动响应速度。
