Adafruit羽翅原型扩展电路板结构设计

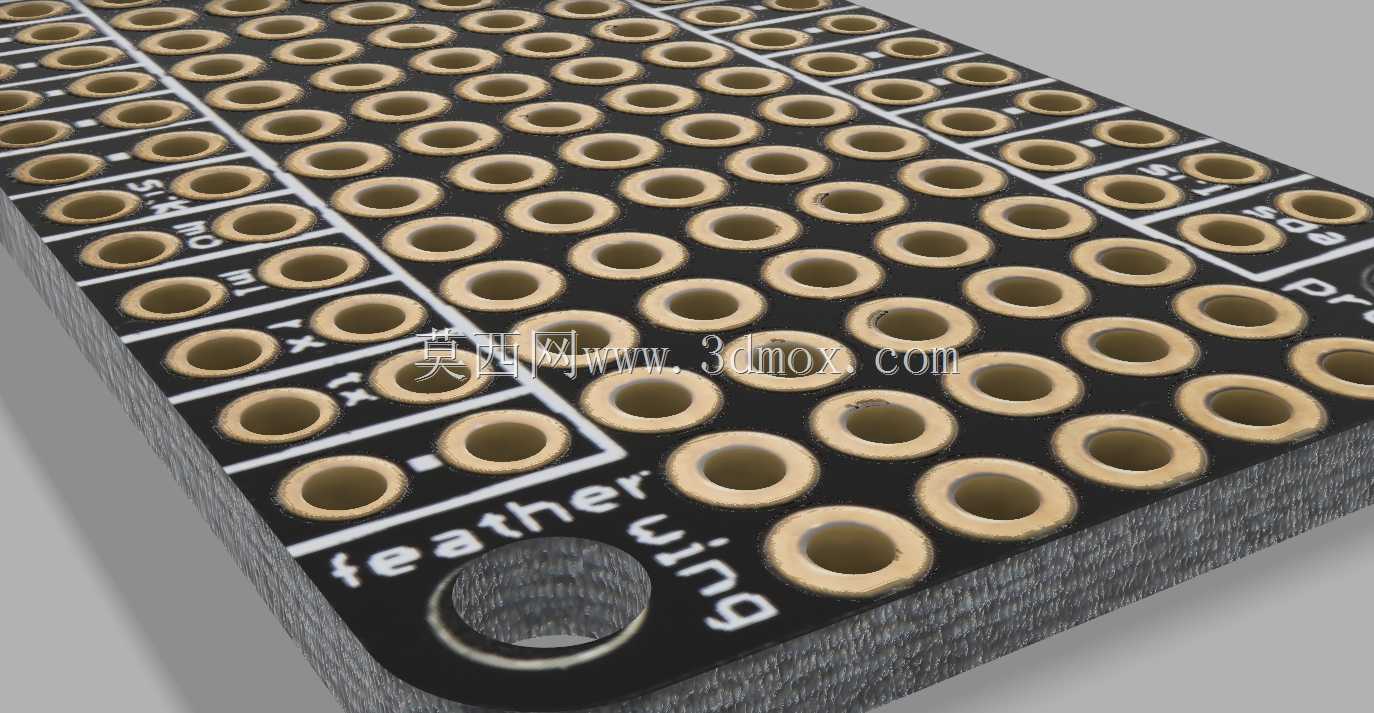

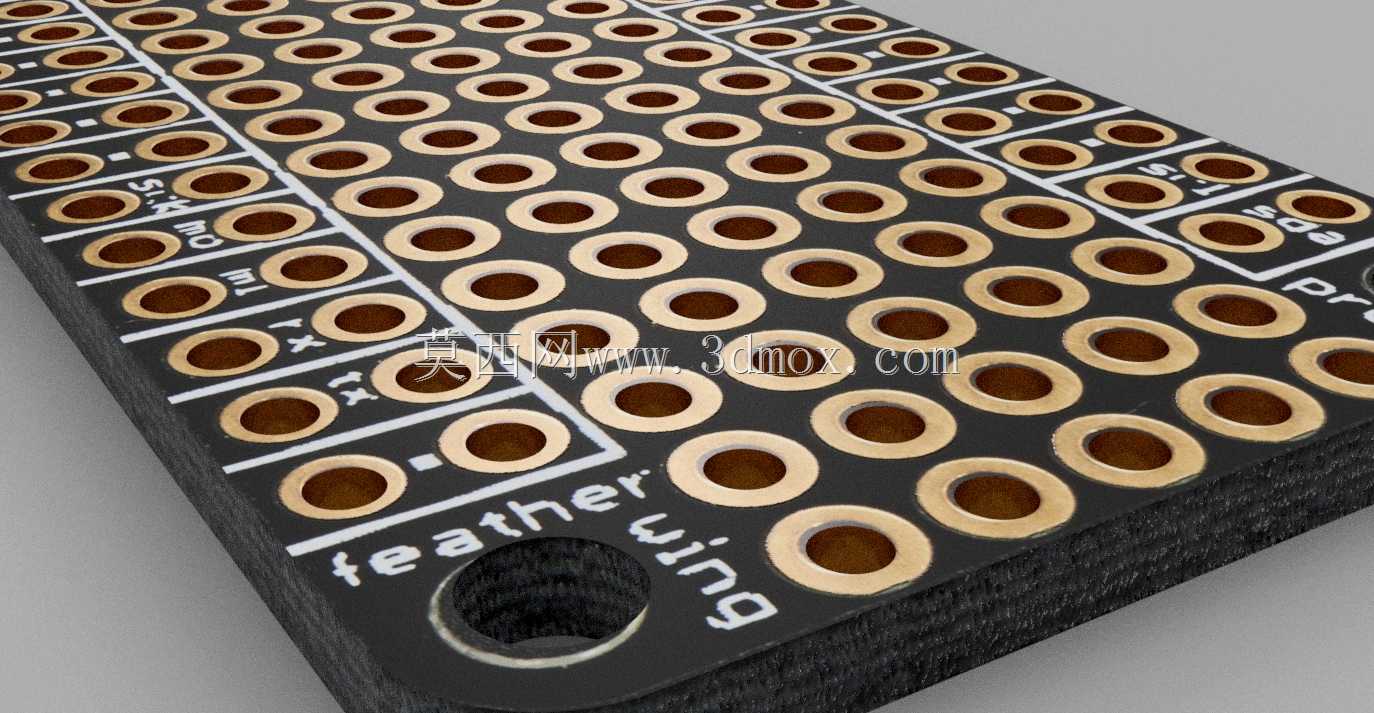

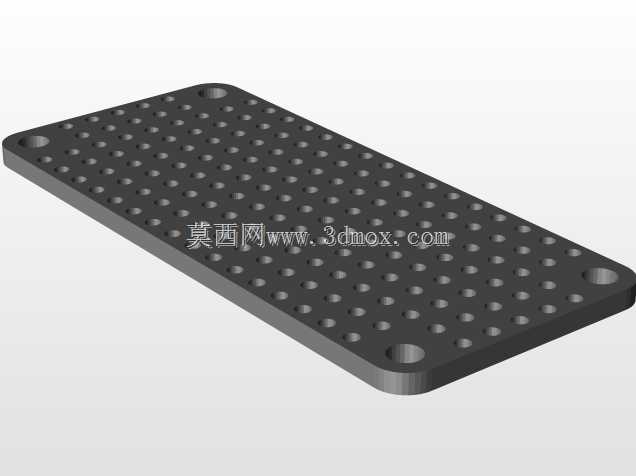

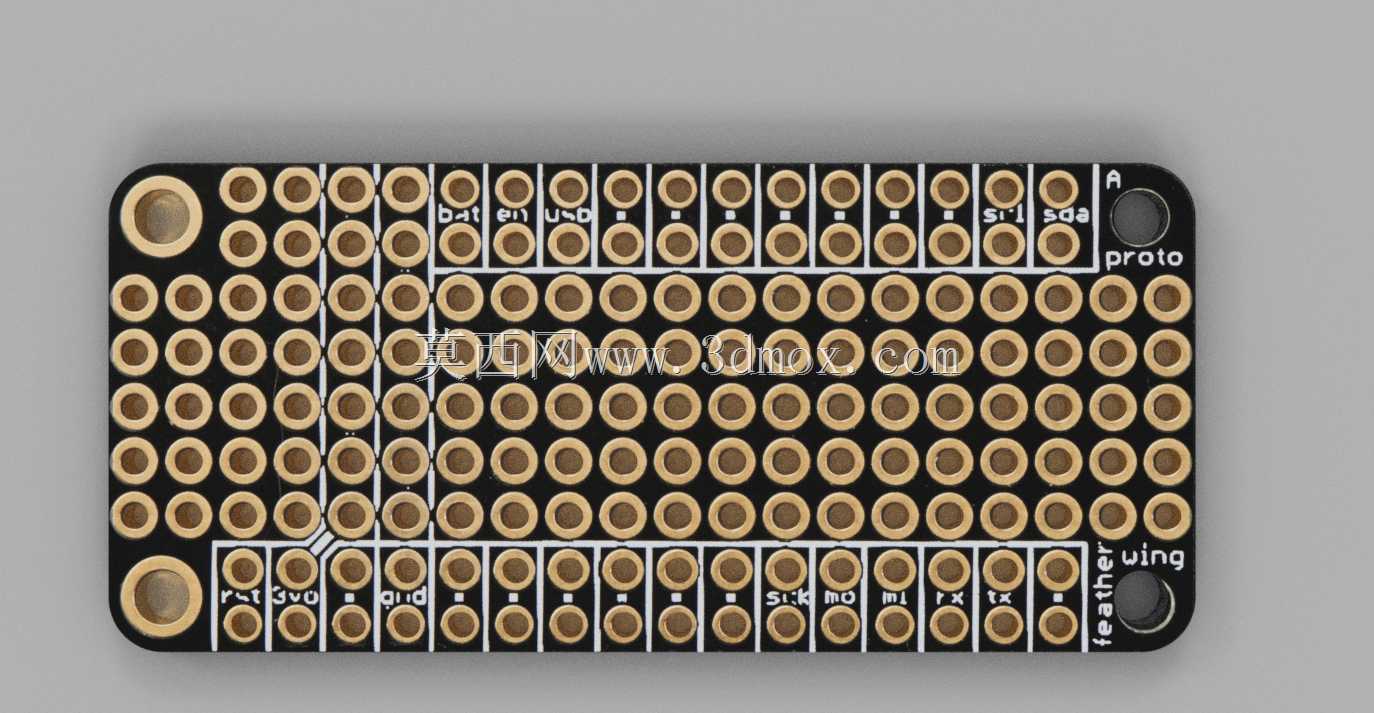

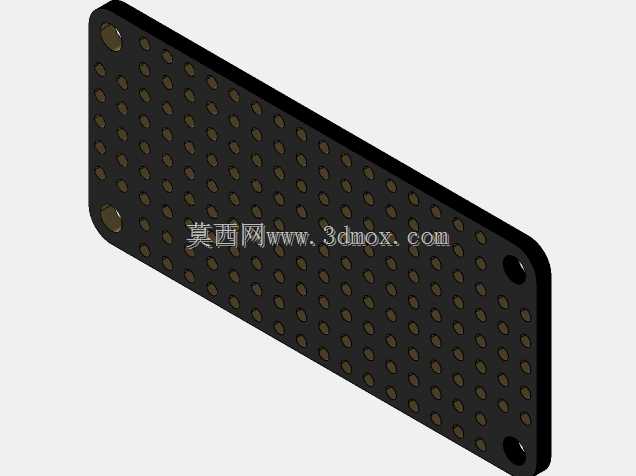

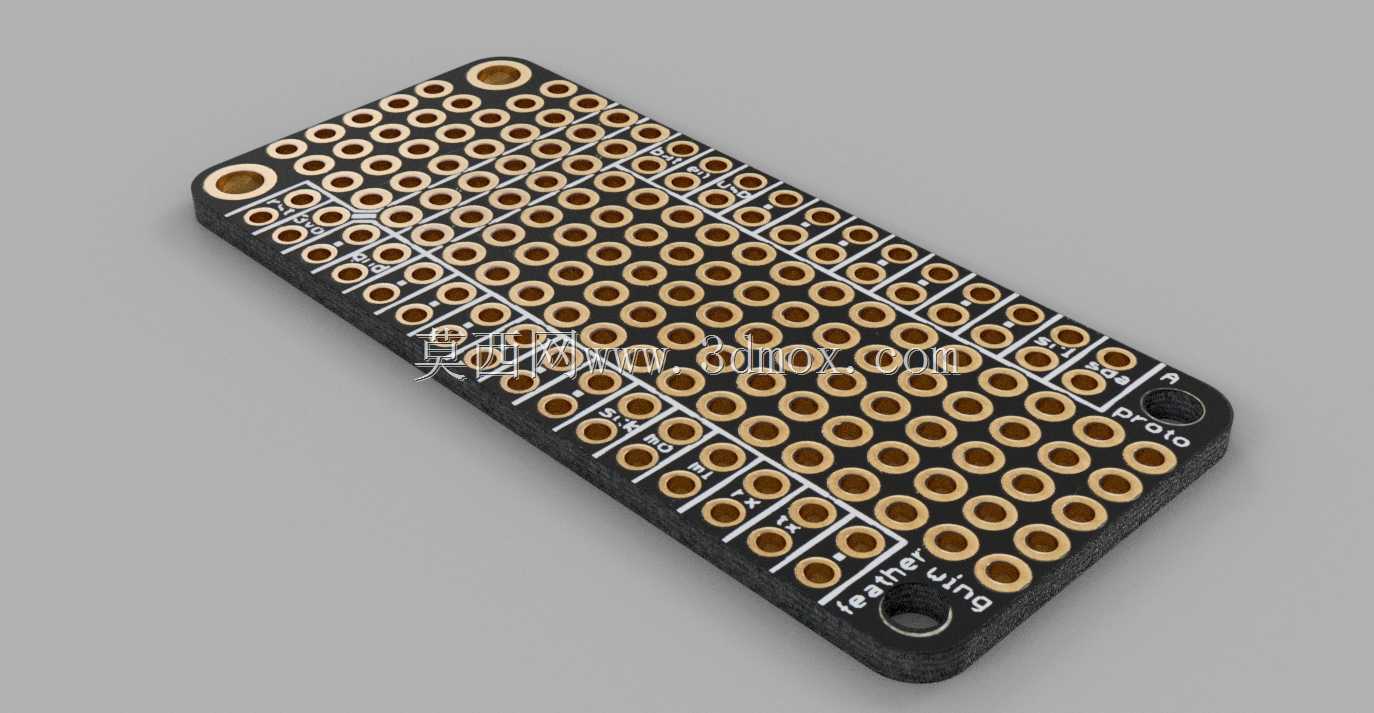

这款原型扩展板是面向嵌入式硬件开发场景设计的外设载板，核心用途是为Feather系列核心主控板提供通用的接线扩展与原型搭建载体，在创客开发、小批量功能验证、教学实验场景中应用广泛。从结构设计来看，板体采用标准FR-4基材制作，表面做沉金工艺处理，整板排布的通孔焊盘均做金属化孔设计，孔壁镀层均匀，既能兼容直插元件的焊接固定，也能搭配排针排母实现与核心板、外接模块的快速插拔连接。焊盘排布遵循标准2.54mm间距网格，和市面通用面包板、洞洞板的孔位间距完全匹配，开发者可以直接沿用常规面包板接线习惯完成电路搭建，不需要额外适配孔位尺寸。板体边缘预留的固定安装孔做了金属化包边处理，安装孔内径适配M3规格螺丝，既可以通过铜柱将扩展板堆叠固定在主控板上方，也能直接锁附在设备外壳、安装支架上，安装边界预留了足够的安全距离，固定后不会和板上走线、焊盘产生干涉。板体表面丝印清晰标注了每个焊盘对应的引脚定义，包括电源正负极、信号IO口、通讯接口引脚的标识，焊接接线时可以快速对应引脚功能，减少接线错误概率。板体厚度采用常规PCB的1.6mm标准厚度，堆叠使用时和上层、下层板的间距可以通过不同高度的铜柱灵活调整，适配不同高度的直插元件安装需求。设计上充分考虑了原型开发的灵活度，整板预留的焊盘数量可以满足多数小型功能项目的接线需求，不需要额外外接接线端子板，电源通路的焊盘做了加大处理，过流能力满足常规外设的供电需求，信号引脚的走线宽度匹配常规数字、模拟信号的传输要求，不会出现信号衰减、供电压降过大的问题。在实际设备集成场景中，这款扩展板可以作为小型智能设备的核心载板使用，将主控、传感器、执行器的接线全部整合在板上，减少飞线带来的接触不良问题，提升小批量试制设备的结构稳定性。
