立式支脚结构高压蒸煮灭菌罐体

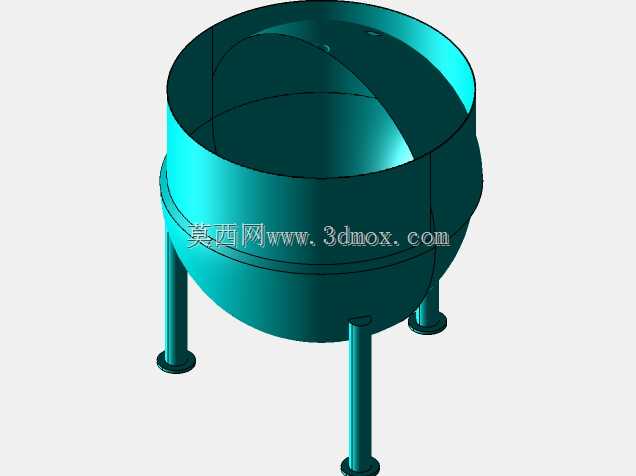

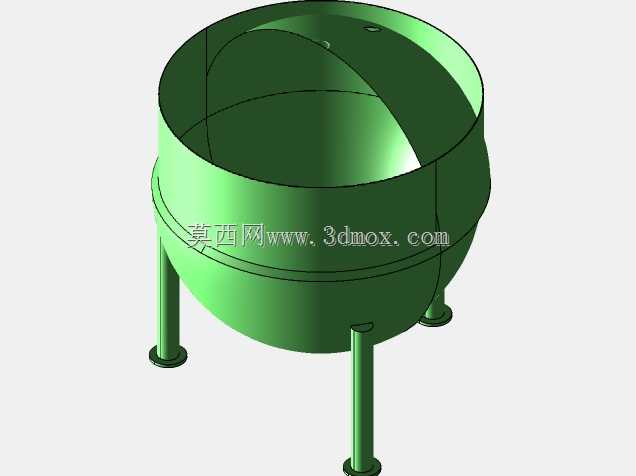

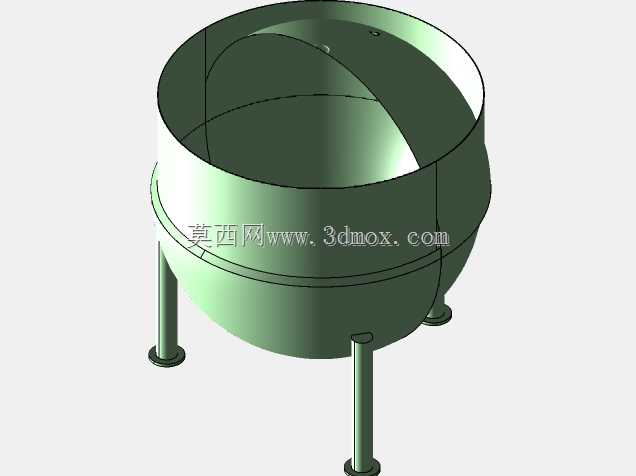

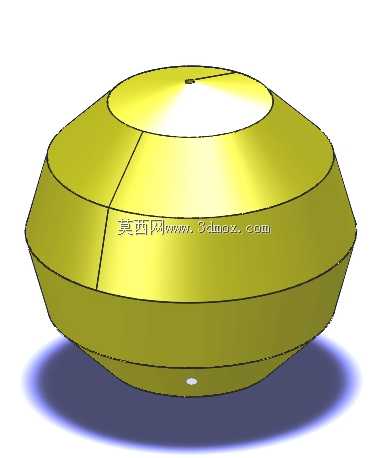

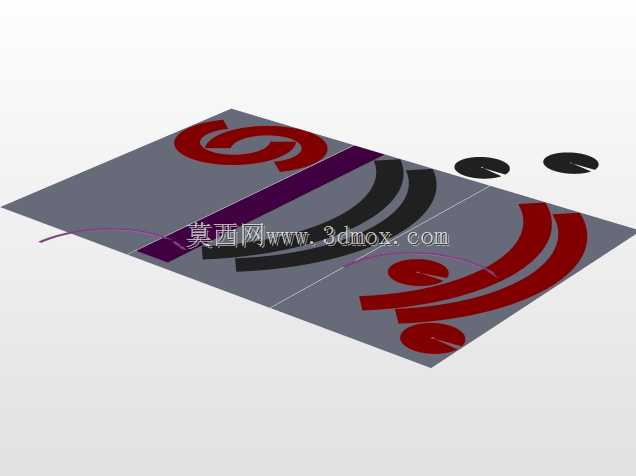

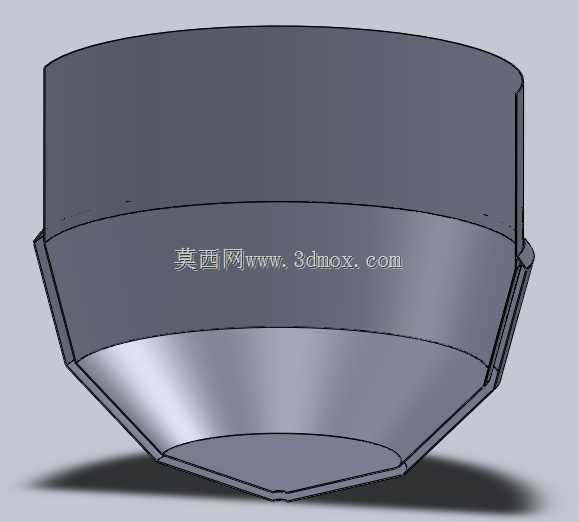

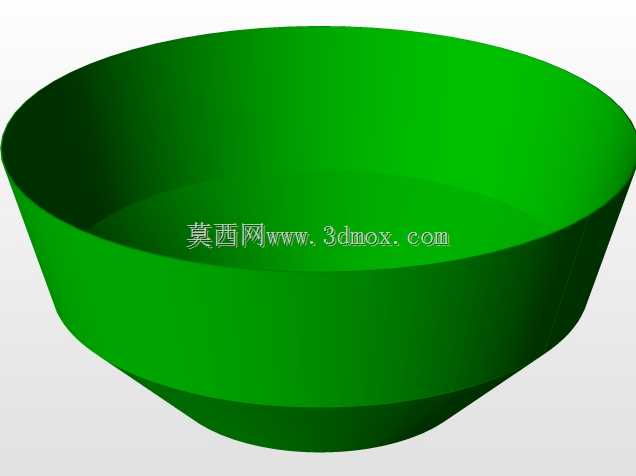

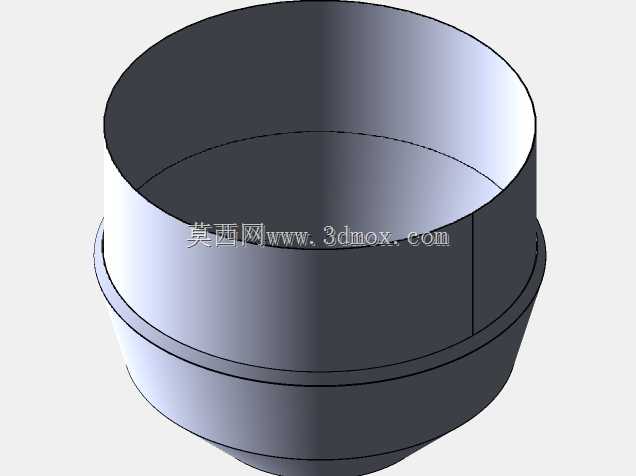

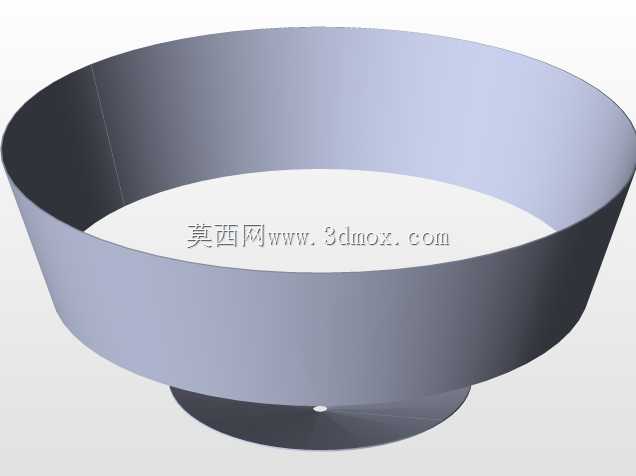

这类带三足支撑的立式承压罐体，多应用在食品加工、生物制剂、实验室耗材消杀等场景中，核心作用是通过通入高温高压蒸汽，完成密闭空间内的物料蒸煮、菌体灭活、器具灭菌工序，相比敞口蒸煮设备，密闭承压结构能让腔内温度提升至100摄氏度以上，大幅缩短灭菌或蒸煮周期，同时避免外界杂菌侵入处理腔。从结构设计逻辑来看，罐体采用上直筒下椭球底的组合形态，直筒段提供充足的有效装填容积，方便物料或灭菌篮筐的堆叠放置，下椭球底则能优化承压状态下的应力分布，避免直角焊缝处出现应力集中开裂的问题，同时椭球弧面能引导冷凝水向底部汇集，方便后续排污排空。三根均匀分布的圆柱支脚直接焊接在罐体下部直筒与椭球过渡段的位置，支脚底部带圆形安装法兰盘，安装时可通过膨胀螺栓将设备固定在硬化混凝土地面，安装边界需要预留至少罐体直径1.2倍的操作空间，方便侧方开盖、物料转运以及蒸汽管路、排污管路的接驳维护。设计时特意将支脚高度设置为满足底部排污阀安装操作的尺寸，无需额外搭建安装平台，减少现场施工成本。罐体上沿做了加厚卷边处理，用于匹配配套的密封罐盖，卷边处预留的螺栓孔位可均匀分布锁紧力，保证罐盖与罐体间的密封圈受压均匀，避免高压工作状态下出现蒸汽泄漏。罐体中部的环形加强筋，一方面可以抵消直筒段在承压时产生的径向形变，另一方面也可作为外部保温层的固定支撑点，包裹保温棉后能减少腔内热量散失，降低设备运行的蒸汽能耗。在建模过程中，所有焊接位置都预留了合理的焊接收缩余量，支脚与罐体连接位置做了圆弧过渡处理，减少焊接应力集中，同时罐体壁厚的取值完全匹配对应容积下的承压计算要求，80加仑、100加仑、120加仑三种容积规格采用同比例缩放的结构逻辑，仅调整直筒段高度与壁厚参数，支脚安装位置、法兰连接尺寸保持统一的安装基准，方便同系列设备的配件通用互换，降低生产加工的备件储备成本。这类罐体在实际使用中，需要在侧方预留蒸汽接口、安全阀接口、压力表接口的安装位置，所有接口的凸台都做了加厚处理，避免管路安装时的应力传递到罐体壁板造成变形。
