卫生级不锈钢锥底啤酒发酵罐体结构

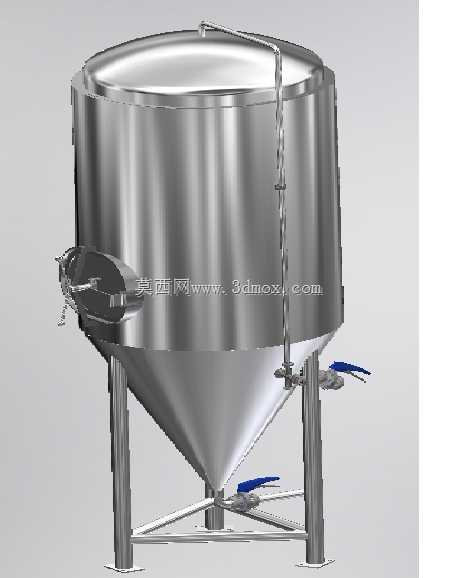

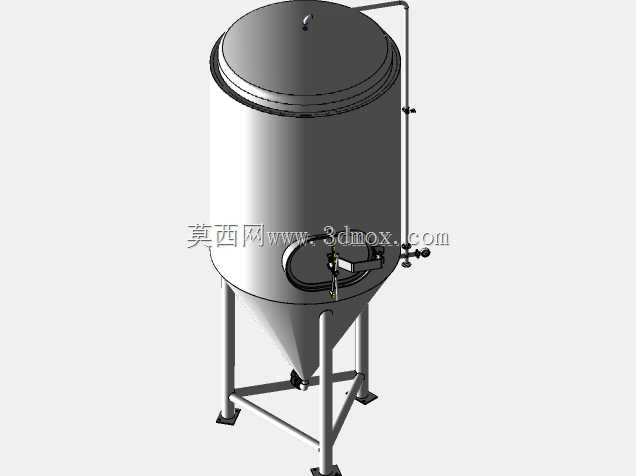

该锥底不锈钢罐体主要面向精酿啤酒、果酒等液态发酵生产场景，是酿造工段的核心承载设备，可独立完成物料发酵、沉降、酵母回收、清液导出的全流程作业，无需额外搭配沉降中转容器，能有效缩减酿造车间的设备排布空间。从结构设计逻辑来看，罐体上半段采用直筒圆形截面，最大化利用垂直安装空间的同时，保证发酵过程中液层对流的均匀性，内壁做镜面抛光处理，无卫生死角，满足食品接触级的清洁要求，避免物料残留引发的杂菌污染问题。下部锥段采用60度锥角设计，这个角度是经过多轮酿造工况验证的最优取值，既可以保证发酵过程中沉降的酵母、酒泥顺畅沿锥壁滑落至锥底排出口，又不会因为锥角过陡导致罐体总高度过高，抬升车间安装的净高要求。罐体顶部设置密闭平盖结构，侧边预留人孔组件，方便操作人员进入罐体内部做定期清洁与检修，人孔采用快开式压把结构，无需额外工具即可完成启闭，密封件采用食品级硅橡胶材质，耐受反复高温灭菌工况不易老化失效。沿罐体侧壁布置的爬梯与顶部护栏一体化设计，爬梯踏步做防滑压花处理，护栏高度符合人体工程学操作要求，方便操作人员登顶完成料液加注、排气阀操作、仪表校准等日常作业。罐体支腿采用三根等边角钢支撑结构，支腿间设置横向连接拉杆提升整体刚性，避免满液状态下罐体出现侧倾晃动，支腿底部预留安装孔位，可通过膨胀螺栓直接固定在混凝土地面，安装时需保证罐体整体垂直度偏差不超过千分之一，防止锥底排料出现积料死角。锥底与直筒段下部均设置阀门接口，下部阀门用于发酵完成后的酵母、酒泥排放，侧位阀门用于发酵成熟酒液的导出，阀门采用卫生级快装结构，可快速拆卸清洗，接口位置的设置充分考虑操作便利性，无需操作人员俯身即可完成阀门启闭作业。整体结构完全按照食品酿造行业的卫生规范设计，所有焊接位置做打磨抛光处理，外壁做亚光喷砂处理，兼顾耐腐蚀性与外观整洁度，可直接用于中小型精酿厂、自酿酒吧的酿造生产线，也可作为通用卫生级储液罐用于其他对洁净度有要求的液态物料存储场景。
