30马力制冷系统用翅片式冷凝器结构

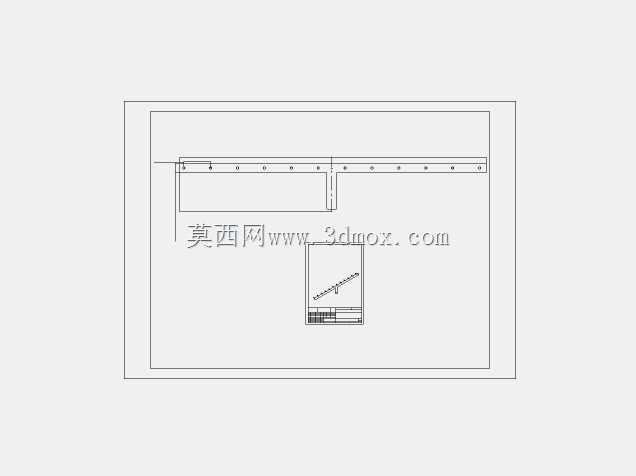

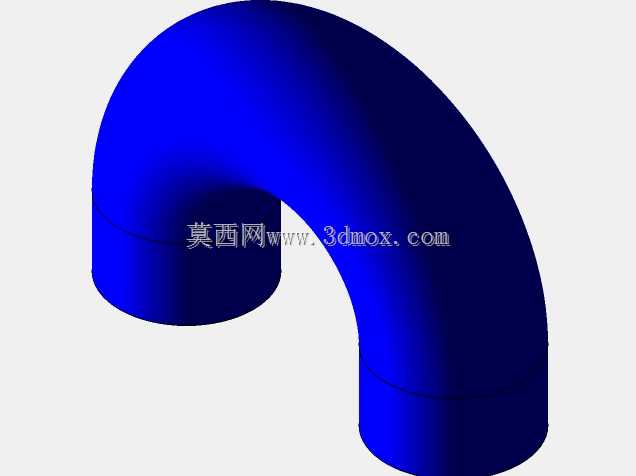

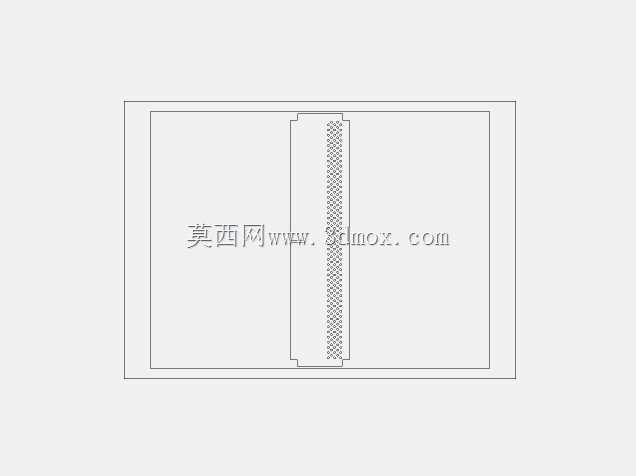

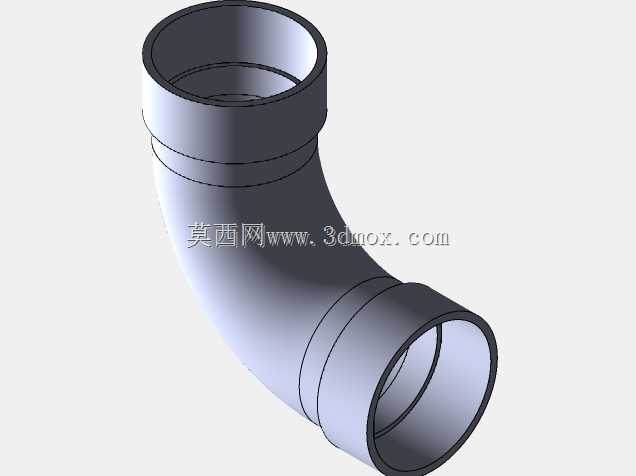

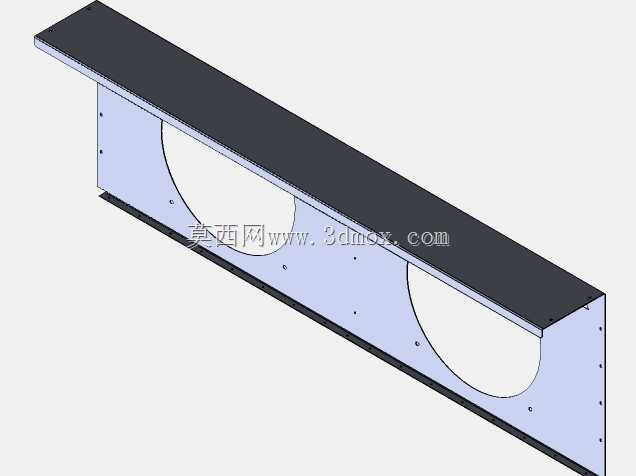

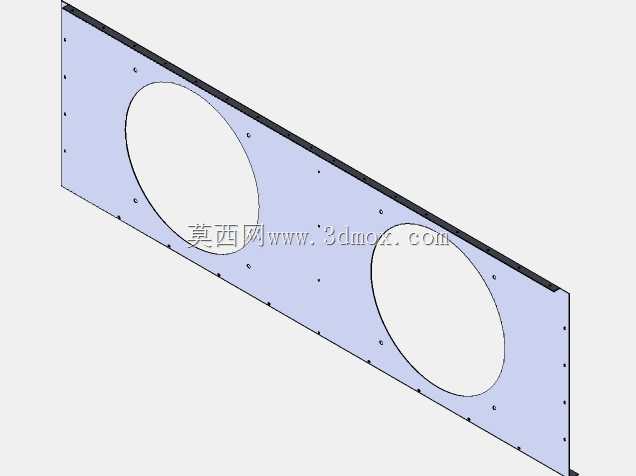

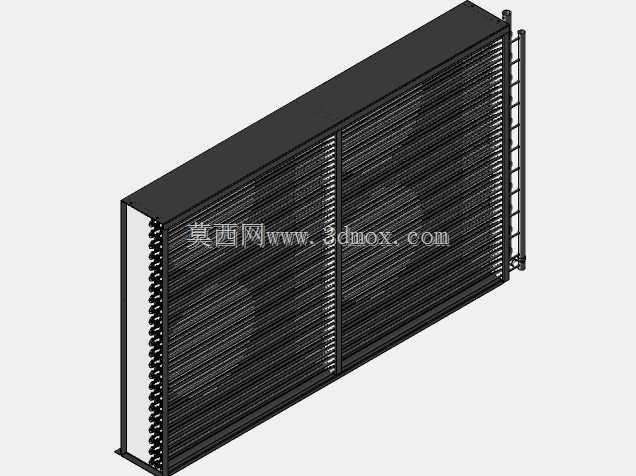

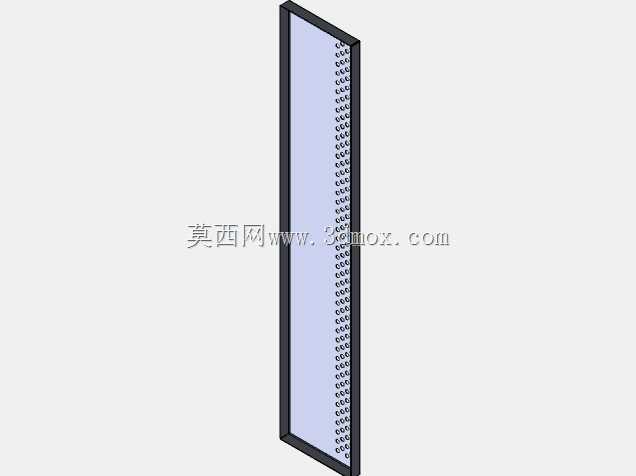

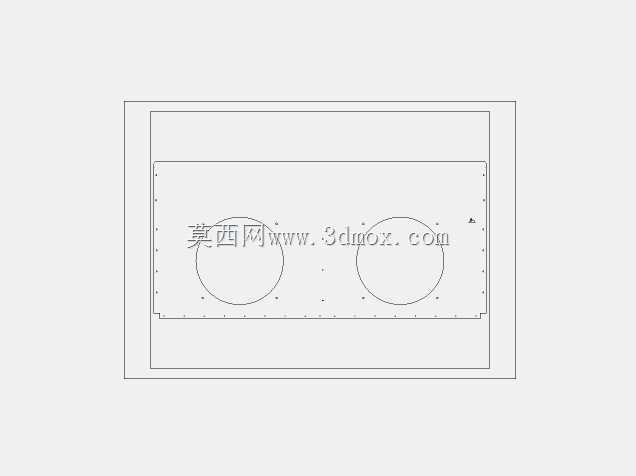

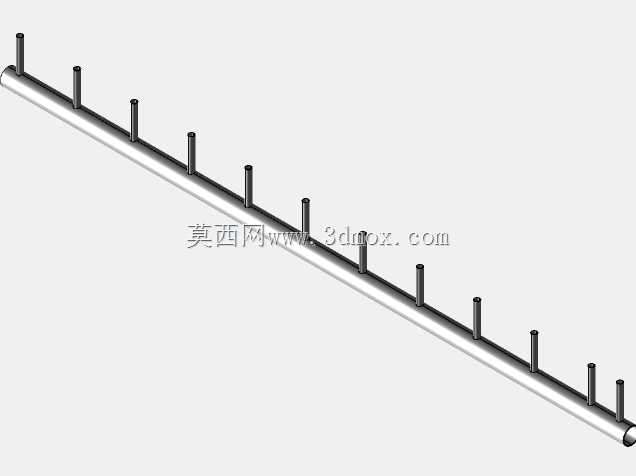

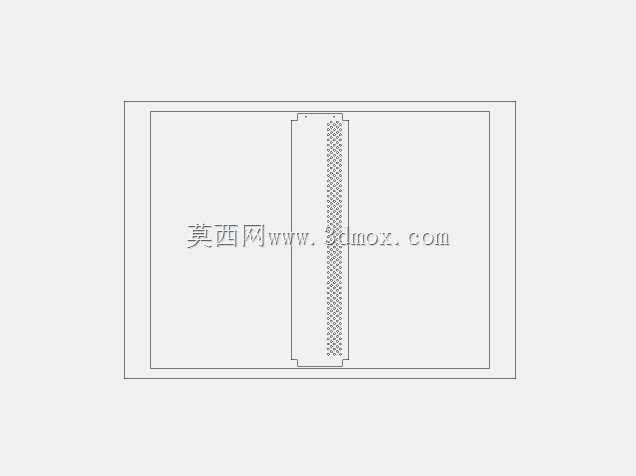

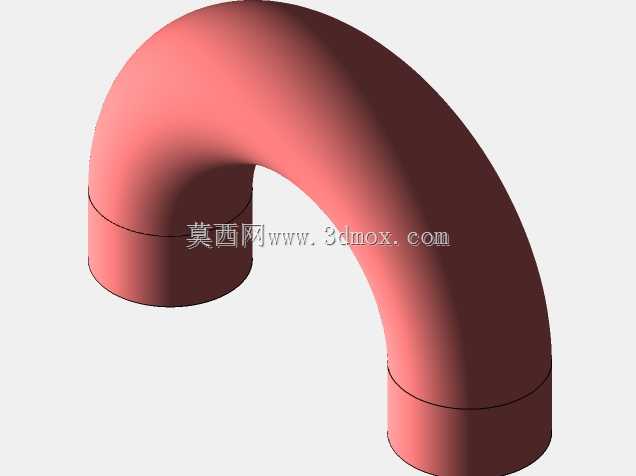

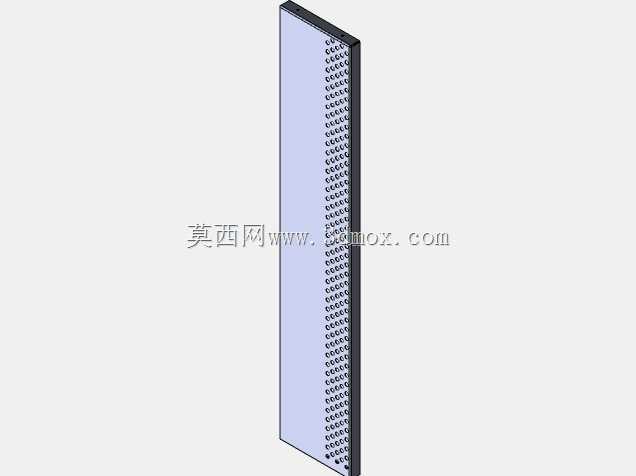

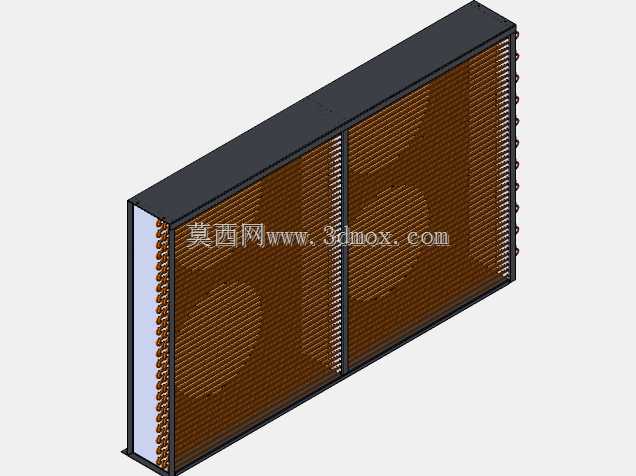

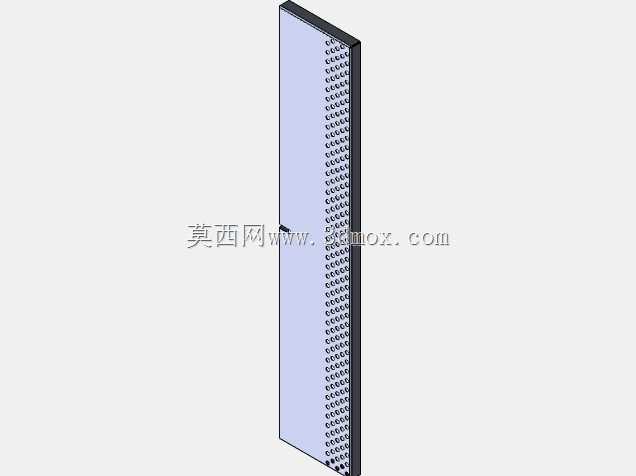

这款30马力规格的冷凝器，主要适配中大型商用制冷、工业冷却场景，常见于冷链仓储制冷机组、工业冷水机、中型中央空调室外换热端，也可配套食品速冻生产线、化工工艺冷却回路的换热单元使用，核心作用是将制冷压缩机排出的高温高压气态制冷剂，通过与流经翅片表面的空气进行强制对流换热，完成气态到液态的相变换热过程，为制冷循环后续节流蒸发环节提供合格的高压液态冷媒。从结构设计来看，整体采用双流程并排的长方体布局，主体换热核心采用铜管套铝翅片的成熟结构，紫铜冷媒管路沿竖向多排排布，通过机械胀管工艺保证管壁与翅片的紧密贴合，最大化降低接触热阻，提升整体换热效率；外部采用黑色钣金折边框架做整体封装，框架边缘做折边加强处理，既可以保护内部脆弱的翅片结构不受运输、安装过程中的磕碰变形，也预留了标准化的安装固定孔位，适配常规制冷机组的安装机架尺寸。设计阶段优先考虑了安装边界的适配性，整体厚度控制在常规风冷冷凝器的通用尺寸区间，进出冷媒接口统一设置在侧边端板位置，接口规格匹配30马力制冷系统的冷媒管路通径，无需额外做变径转接即可完成管路对接；翅片采用开窗式冲型结构，相比平片结构可以在相同迎面风速下提升空气侧的扰流效果，减少空气边界层热阻，在相同换热能力需求下可以压缩整体设备体积，减少安装占用空间。侧边的端板除了固定冷媒管路之外，还预留了风机安装的定位点位，可直接匹配对应风量的轴流风机进行组装，无需额外设计风机安装支架，减少现场安装的加工工作量。在结构强度设计上，内部冷媒管路采用多回程弯折排布，既保证冷媒在管内的合理流速，提升相变换热的均匀性，也通过管路的排布支撑减少翅片的松动变形风险；框架底部设置有延伸的安装支脚，支脚上的长圆孔设计可以适配一定范围内的安装孔位偏差，降低现场安装的对位难度。实际选型应用中，该结构的冷凝器换热能力匹配30马力压缩机制冷量需求，在常规25℃环境干球温度工况下，可以保证冷凝压力稳定在制冷系统设计的合理区间，避免因换热不足导致的系统高压报警、制冷效率下降问题；翅片表面做了防氧化钝化处理，可以适应常规户外安装场景的耐腐蚀需求，延长设备在复杂工况下的使用寿命。
