车用机油冷却器结构三维设计

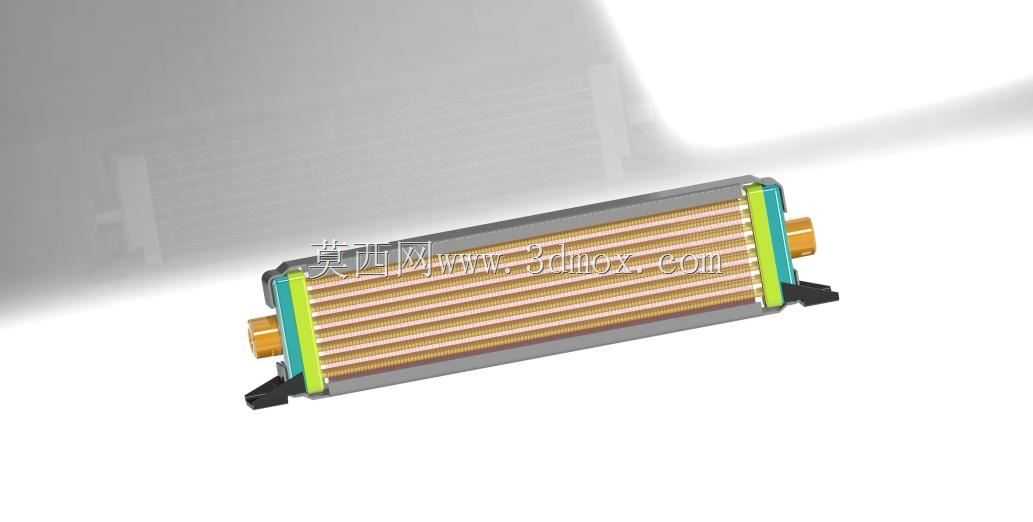

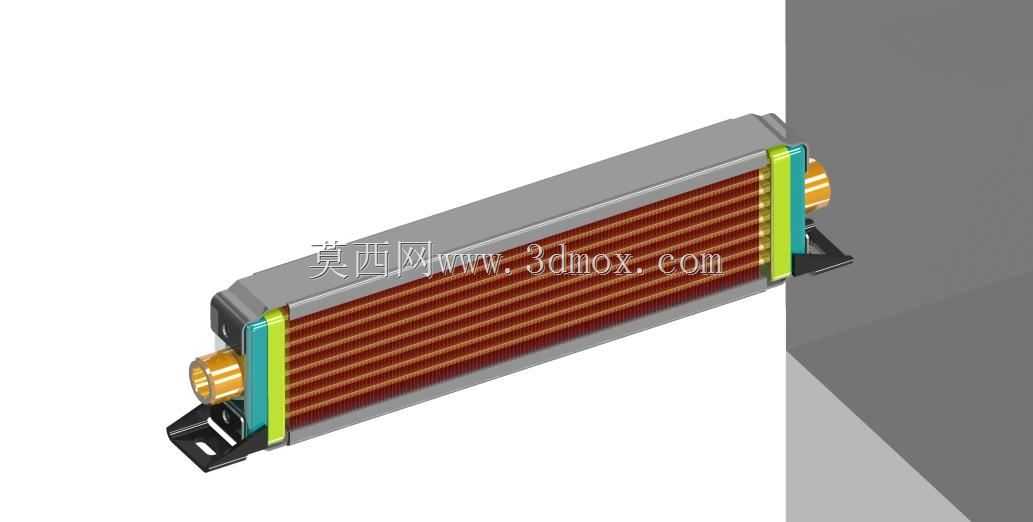

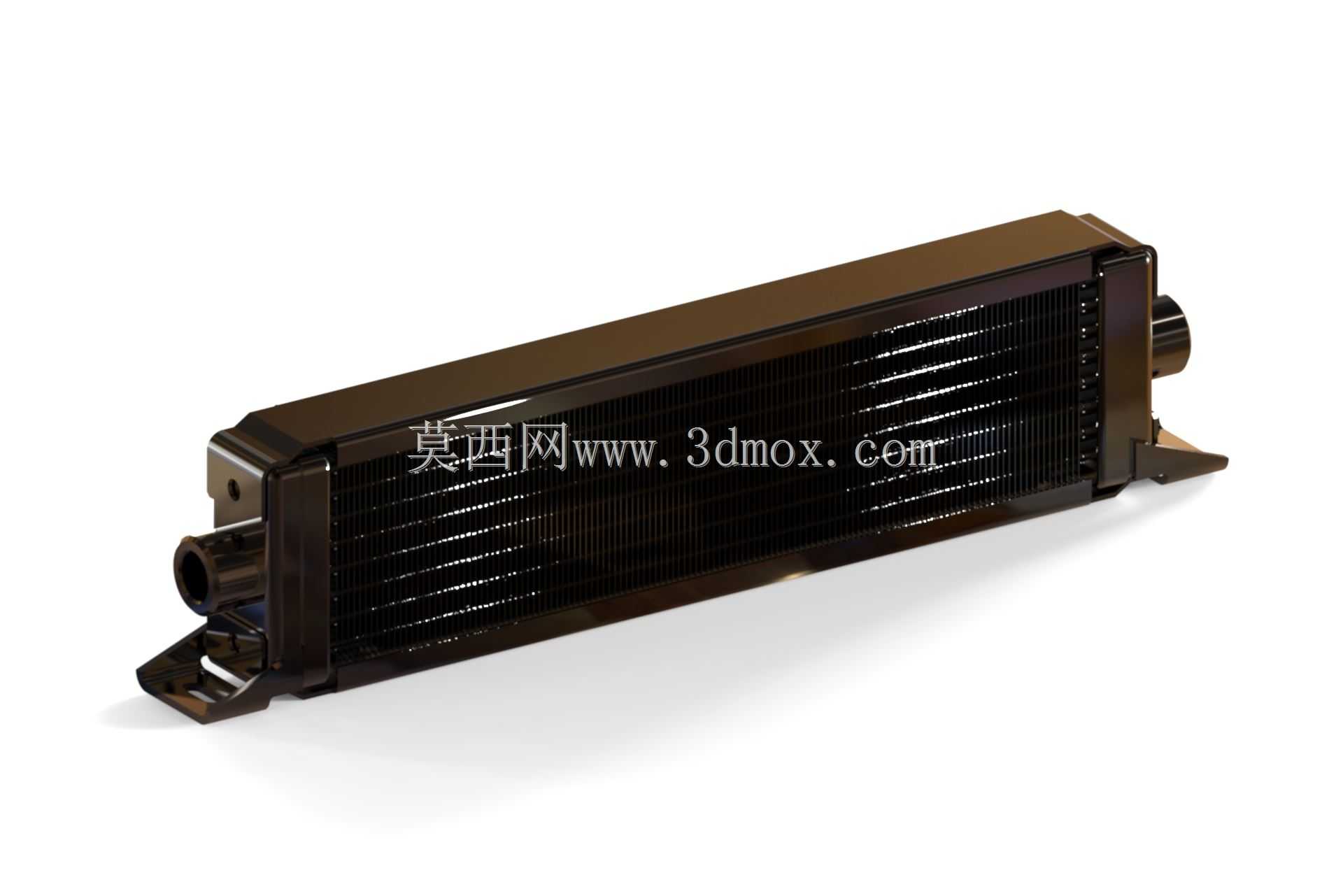

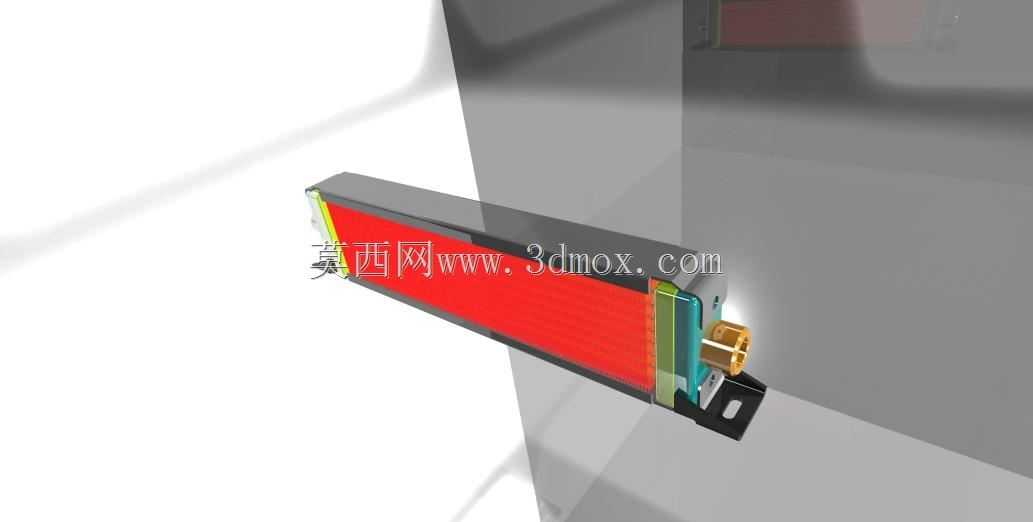

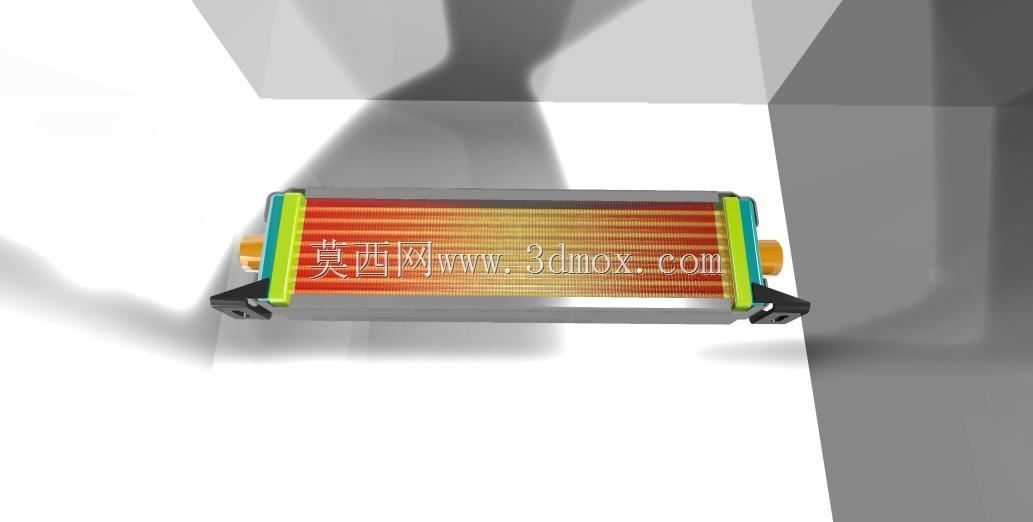

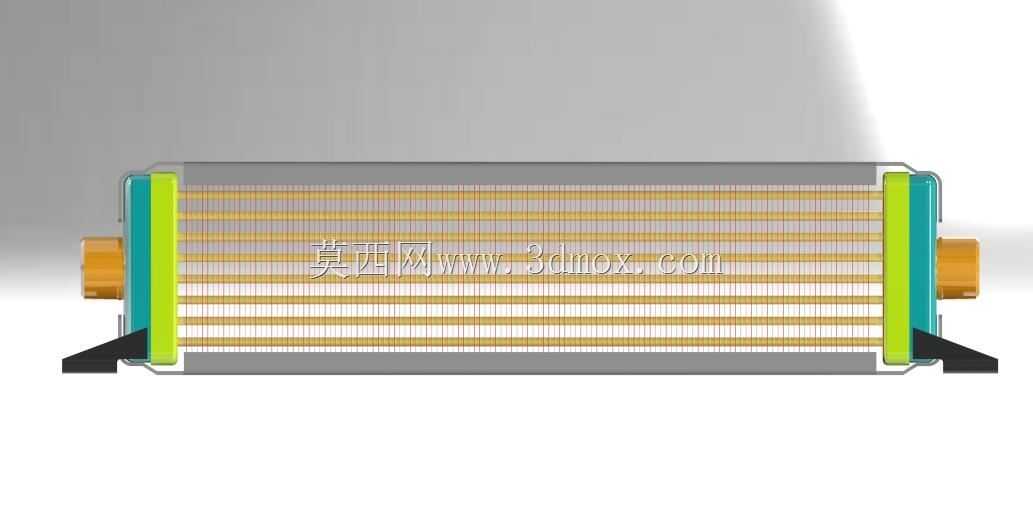

　　在车用动力系统、液压工作站以及重载工业设备的润滑回路里，机油冷却器是控制润滑油工作温度的核心部件，润滑油在持续带走摩擦副热量的过程中自身温度会不断攀升，一旦超出最佳工作温度区间，油膜强度会快速下降，润滑失效带来的磨损、密封件老化问题会直接缩短设备大修周期，这类板翅式油冷器的设计核心就是在有限安装空间内最大化换热面积，同时控制油路压损在系统允许范围内。从结构上看，这款冷却器采用错流换热布局，油侧走板翅内部的流道，外部翅片直接与流经的空气接触完成热交换，两端的油口采用标准快插接口尺寸，适配多数常规润滑管路的连接规格，安装支脚的孔位按照车用动力舱的通用安装边界设计，预留了足够的装配公差，不需要额外做转接支架就能完成固定。

　　设计过程中首先要匹配系统的散热量需求，通过计算不同工况下润滑油的流量、进出口温差要求，反推所需的换热面积，再结合安装空间的长宽高限制调整芯体的尺寸，翅片的冲片密度需要平衡散热效率和风阻，密度过高会导致通风阻力过大，车辆行驶或者配套风扇工作时的实际通风量不足，反而达不到预期散热效果，密度过低则会浪费安装空间，单位体积的换热效率达不到设计要求。两端的油室结构做了导流优化，避免机油进入芯体时出现流动死区，让所有流道都能均匀过油，不会出现局部过热的问题，外壳的边板采用折边压合工艺，在保证整体结构强度的同时控制整体重量，适配移动设备对部件重量的严苛要求。实际选型时需要注意安装位置的通风条件，尽量布置在迎风面，避免被其他部件遮挡进风路径，

　　连接管路时要预留足够的减震余量，避免设备运行过程中的振动传递到油口位置造成焊缝开裂，日常维护时只需要定期清理外部翅片间的积尘和杂物，就能保证长期稳定的换热效率，不需要额外拆解维护。这类油冷器除了车用动力系统外，也可以适配小型液压站、工业减速机的润滑回路散热，只要接口尺寸和散热量匹配就能通用，设计时的安装孔位也预留了多场景适配的调整空间，不需要大幅修改结构就能适配不同的安装场景。
