双HP制冷用翅片式冷凝器结构设计

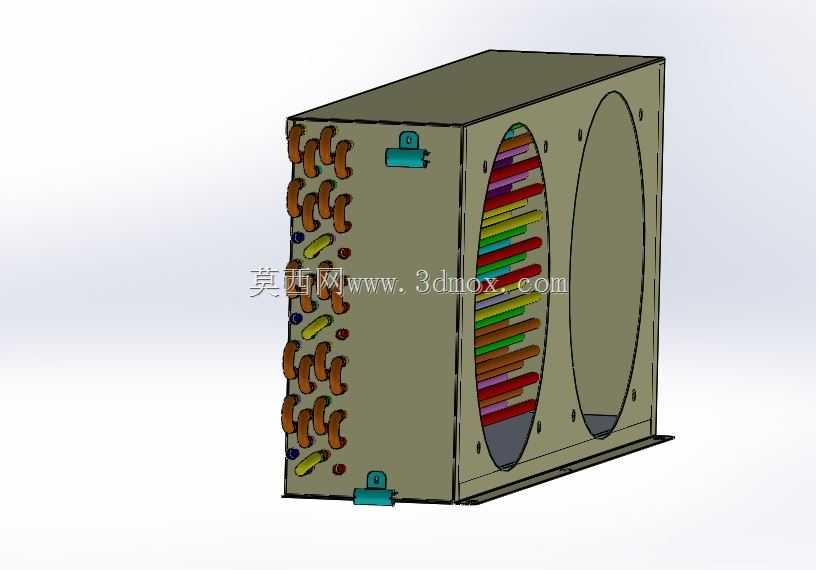

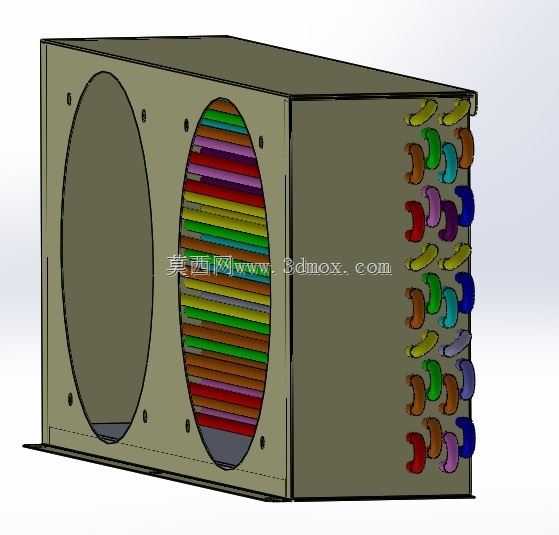

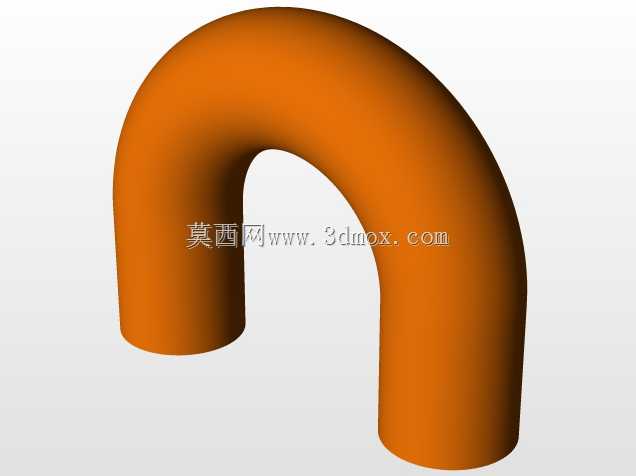

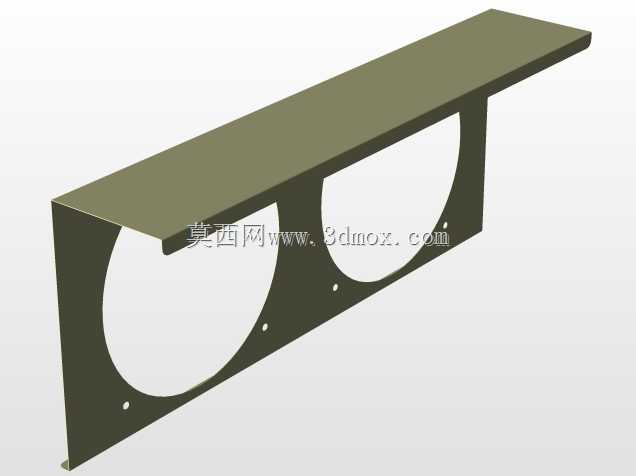

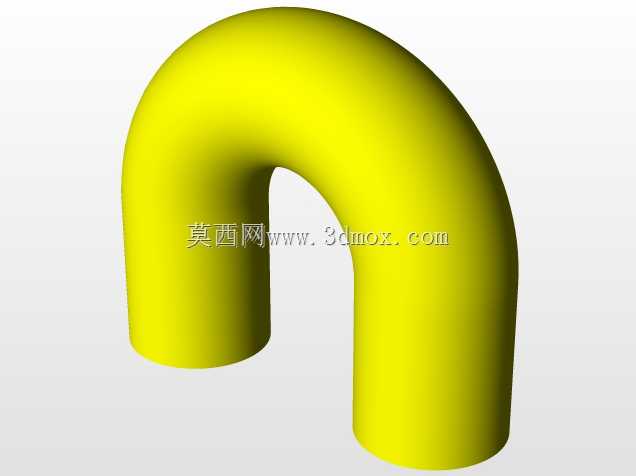

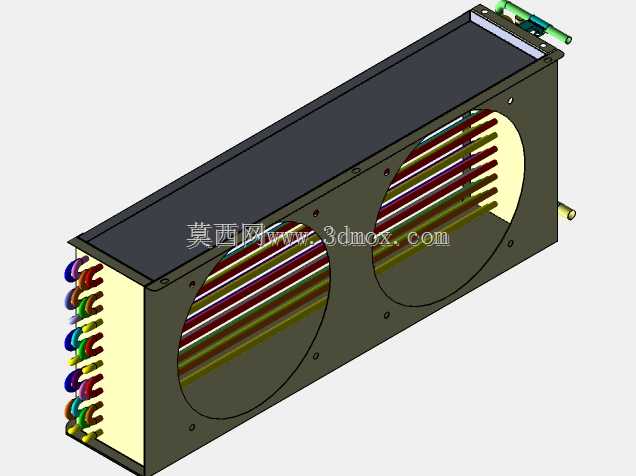

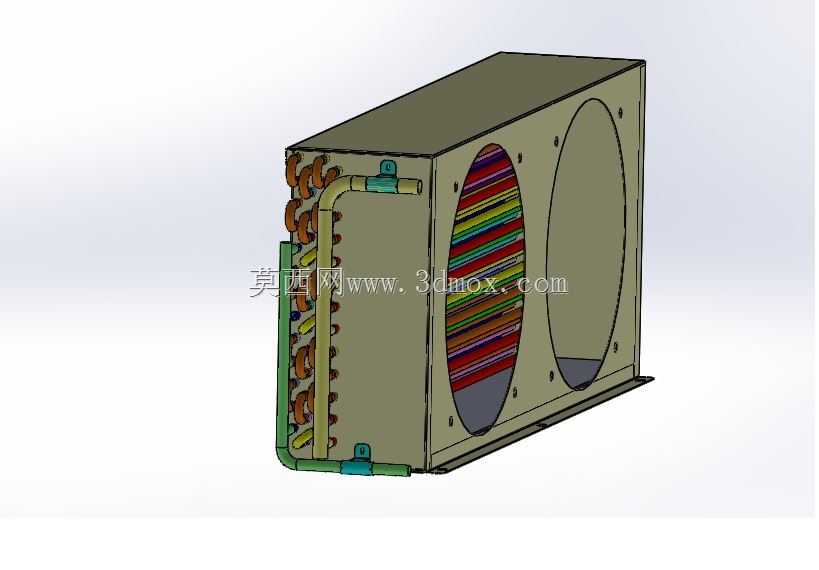

这款双HP规格的冷凝器，主要面向中小型商用制冷、小型工业冷却场景配套使用，常见于2匹冷藏柜、工业冷水机、小型恒温试验设备的制冷回路中，承担制冷系统里高温高压气态制冷剂向外界释放热量、冷凝为液态的核心换热功能。从结构设计来看，整体采用箱式壳体布局，壳体采用薄钢板折弯拼焊成型，侧边预留的两个椭圆开孔为风机安装位，对应适配双轴流风机的强制风冷方案，安装时需注意风机与开孔的同轴度偏差控制在2mm以内，避免运行时产生风噪与振动。壳体侧面排布的多组彩色弯管为制冷剂流道，采用多流程错排设计，不同颜色的管路对应不同的流程段，建模时已预先完成管路折弯半径、管间距的参数化设定，管间距控制在适配翅片穿装的合理范围，既保证翅片与管路的接触换热面积，也预留了胀管工艺的操作余量，避免生产时出现翅片松动、换热效率衰减的问题。底部延伸的折边为安装固定位，上面预留的安装孔位可直接适配常规2匹冷凝机组的机架安装尺寸，安装边界需预留至少150mm的侧面通风空间，保证进风侧无遮挡，避免换热气流短路。设计阶段优先考虑了生产装配的工艺性，壳体的折弯止裂槽、管路的固定卡扣位都在模型中做了细节还原，翅片组采用整体穿装后胀管的固定方式，模型中可直接提取管路展开长度、壳体下料尺寸用于生产下料，无需二次测绘。在实际选型适配时，该结构的换热能力匹配2匹压缩机制冷量需求，风冷工况下环境温度35℃时可保证冷凝压力处于合理区间，管路接口位置可根据不同系统的管路走向做局部调整，模型中已将接口特征做了独立参数化设置，修改时不会影响主体壳体与翅片组的装配关系。
