带铝制面板的翅片式冷却换热装置

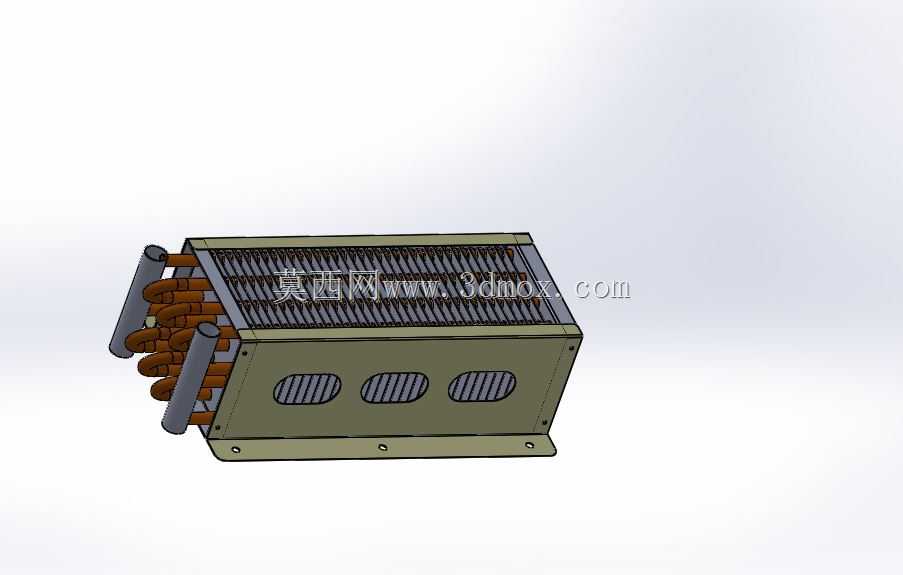

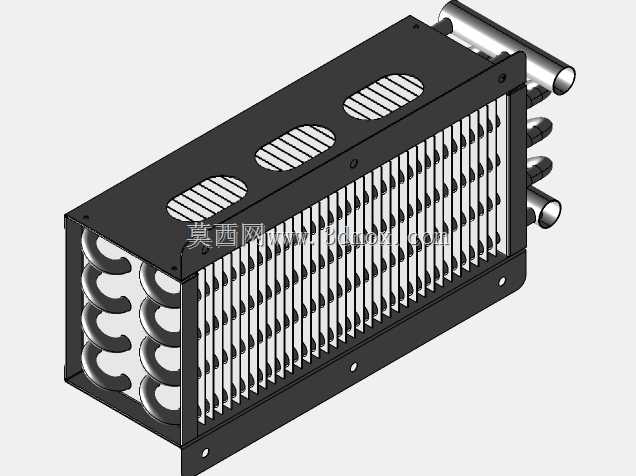

这款换热装置主要面向小型制冷、工业温控、电子设备散热等场景使用，日常可嵌入小型冷水机组、激光设备温控回路、机柜散热系统中承担介质热量交换功能，通过管内流动的冷媒与外部流经翅片的空气完成热传递，实现目标回路的温度控制需求。从结构设计来看，主体采用密集平直翅片搭配多回程紫铜盘管的组合，紫铜盘管从装置侧端分层排布引出，弯折处做了圆弧过渡处理，避免管路弯折时出现截面变形影响介质流通效率，翅片与铜管采用胀接工艺紧密贴合，尽可能降低接触热阻，提升整体换热效率。装置外侧设置了一体式冲压成型的铝制防护面板，面板上开设了三个等距排布的长圆形通风孔，既可以引导气流均匀穿过翅片区域，避免气流短路影响换热效果，也能阻挡外部大尺寸杂物进入翅片间隙造成堵塞，同时面板边缘做了折边强化处理，提升整体结构的抗形变能力，避免运输或安装过程中磕碰造成翅片倒伏。装置底部预留了带安装孔的固定折边，安装时可通过螺栓直接固定在设备机架的对应安装位上，安装边界需要预留侧端管路连接的操作空间，以及前后方向的通风流道空间，避免遮挡进出风路径影响散热效果。设计过程中针对翅片间距做了适配性调整，既保证足够的换热面积，也兼顾了常规使用场景下的积灰清理难度，侧端的铜盘管接口做了等距排布，方便现场配管时快速对接，不需要额外调整管路走向。整个装置的结构紧凑，在有限的安装空间内最大化布置了换热面积，外壳的橄榄绿涂装做了防锈处理，可适应常规工业车间的使用环境，不需要额外做外层防护即可长期稳定运行。在实际选型适配时，可根据回路的热负载需求匹配对应风量的风机组件，搭配不同的冷媒介质即可满足不同温区的散热需求，装置的整体刚性足够，在常规的设备振动工况下不会出现翅片松动、管路开裂的问题，侧端的管路伸出长度预留了足够的焊接或法兰连接操作余量，现场装配时不需要额外裁切管路即可完成对接。
