分体式翅片制冷蒸发器结构设计

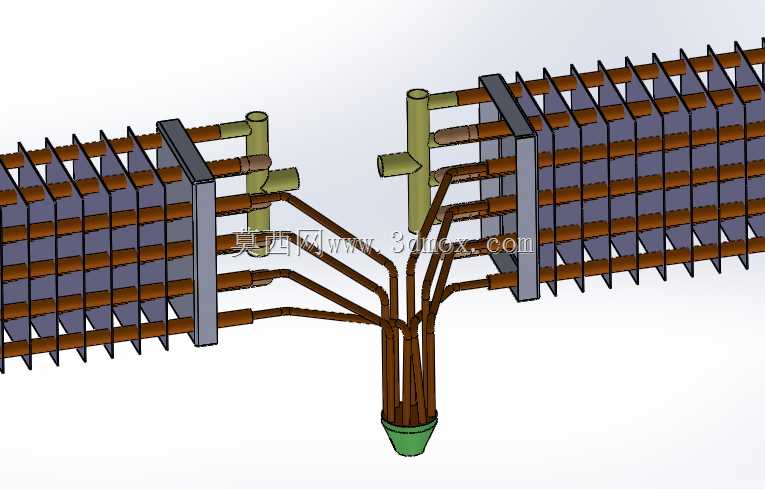

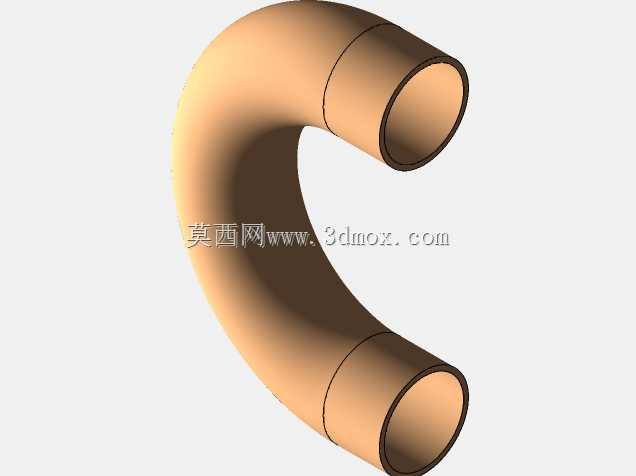

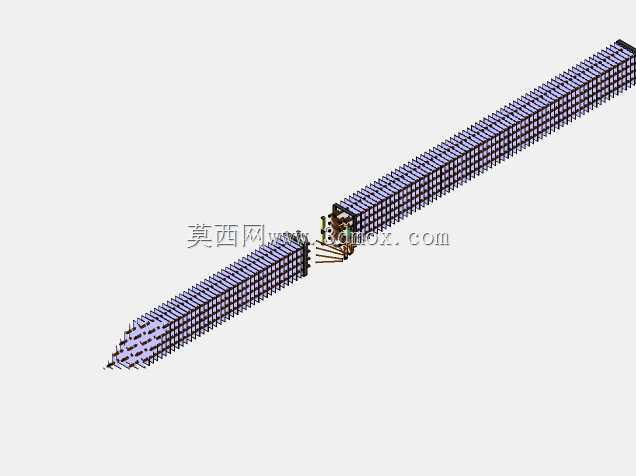

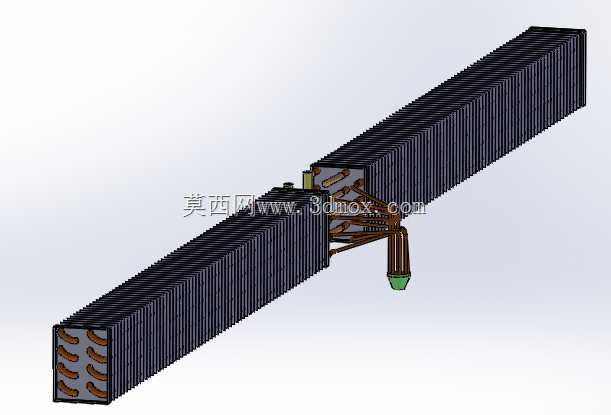

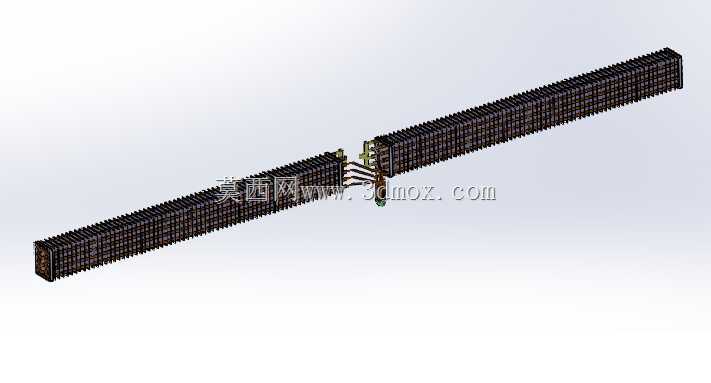

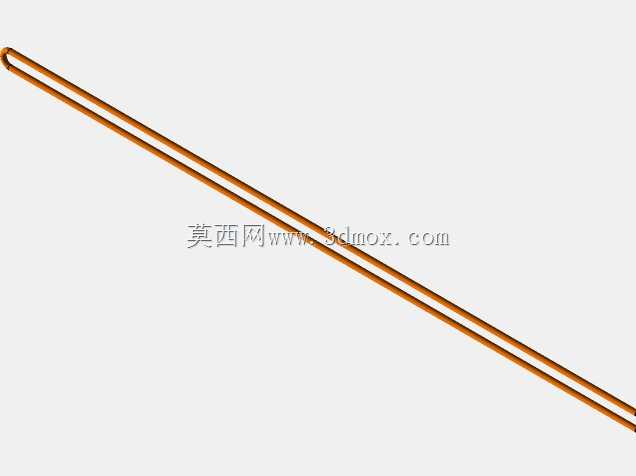

　　这款分体排布的翅片式蒸发器，主要适配中大型商用制冷机组、低温冷藏库风冷冷风系统，也可用于工业工艺冷却段的空气换热环节，核心作用是通过冷媒相变过程带走流经翅片间隙的空气热量，实现封闭空间的降温控温需求。从结构设计来看，整体采用两组平行长条形换热芯体分体布局，中间预留冷媒分流管路的排布空间，这种设计一方面可以适配机组内狭长的安装腔体，避开内部压缩机、管路支架等干涉部件，另一方面能让两组芯体分别承接不同流向的进风，提升换热过程的风场均匀度，避免单块长芯体两端风阻差异过大导致的换热效率衰减。芯体主体采用常规的铜管穿铝翅片结构，翅片采用连续冲制的开窗片型，相比平片能大幅提升空气侧的扰流效果，降低空气边界层热阻，铜管采用等间距错排布置，

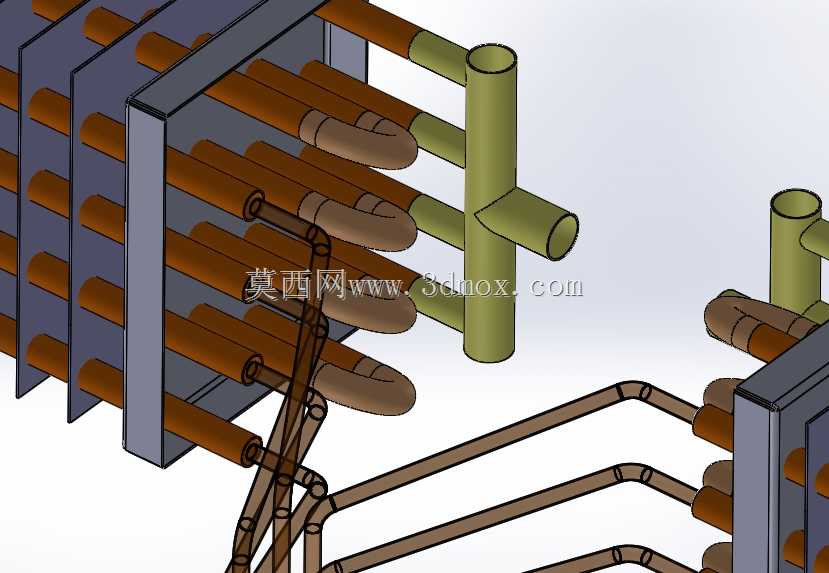

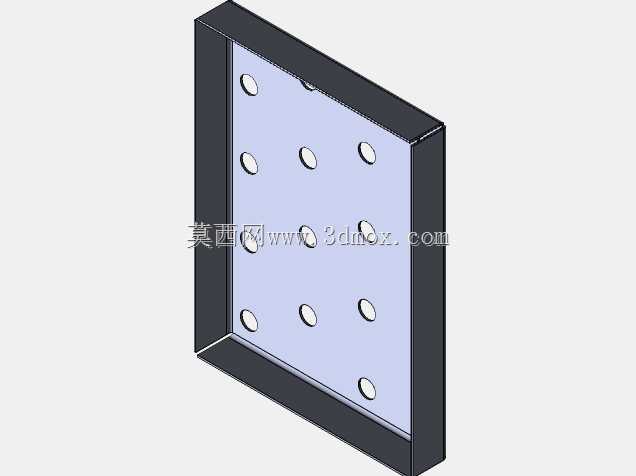

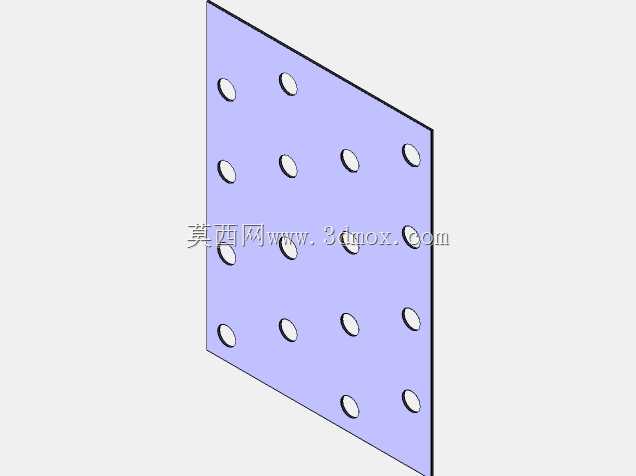

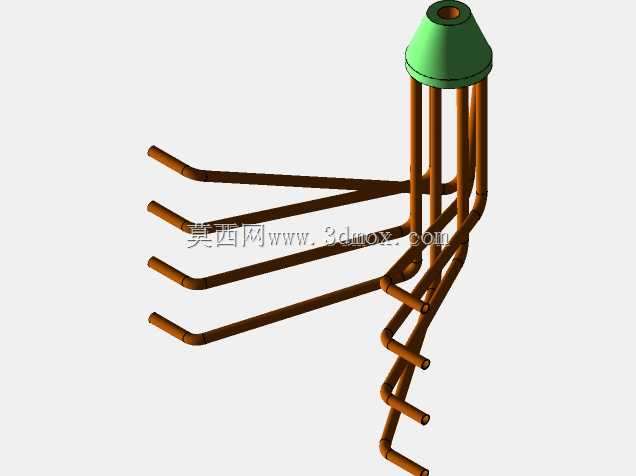

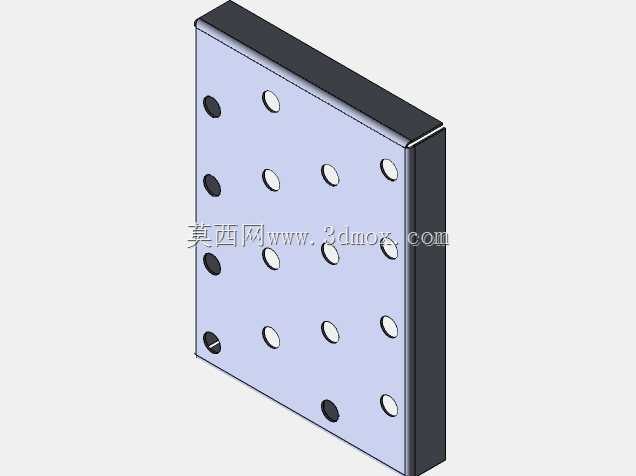

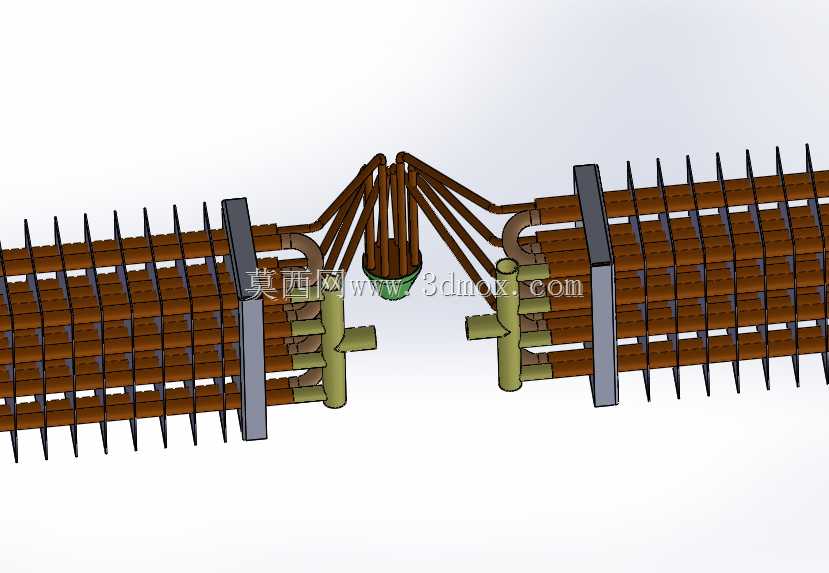

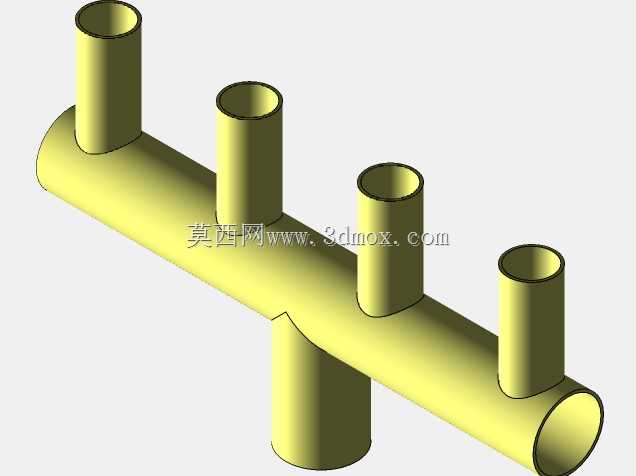

　　配合中间的分流毛细管组件，能将节流后的低温气液两相冷媒均匀分配到每一路换热管中，避免单路冷媒流量不均导致的局部结霜不均、换热能力浪费问题。安装边界上，两组芯体的端部预留了统一规格的固定支架安装位，可直接通过螺栓固定在机组的钣金风道内壁，中间的连接管路预留了足够的弯折余量，现场安装时可根据实际管路走向微调角度，不需要额外切割改动芯体本身的管路结构。设计过程中重点考量了化霜过程的排水顺畅性，翅片排布保持一致的倾斜角度，化霜产生的冷凝水可顺着翅片间隙直接流向下方的接水盘，不会在芯体内部积水导致二次结冰。同时芯体两端的端板采用镀锌钢板冲压成型，既可以固定所有换热管与翅片的相对位置，避免运输、运行过程中翅片倒伏、管路移位，

　　也能作为安装基准面保证芯体与风道密封棉的贴合度，减少送风过程中的漏风损失。在实际选型适配时，这种分体式结构相比整体式长芯体，更适合安装空间存在局部凸起、管路交错的场景，不需要为了适配芯体尺寸改动机组内部其他部件的布局，能大幅缩短制冷机组的结构设计迭代周期，也方便后期运维过程中单独更换其中一组故障芯体，降低维护成本。
