跨接式管状摩托车车架三维结构设计

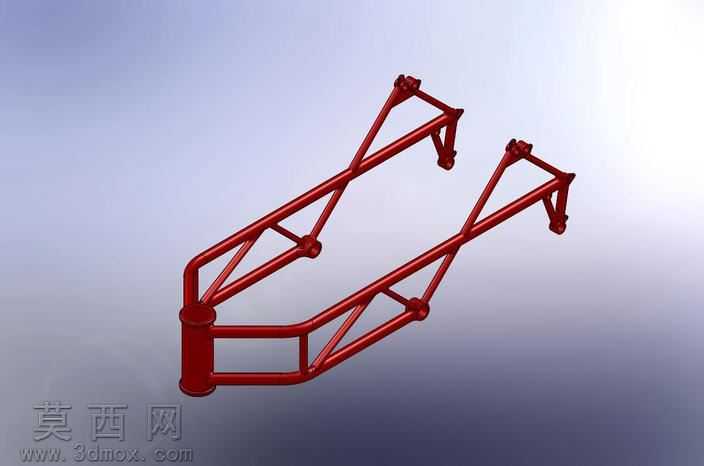

本作品为跨接式管状摩托车车架三维建模作品，建模阶段采用三维参数化设计软件完成全结构特征构建，建模过程严格遵循摩托车车架的实际承载逻辑与装配需求，以圆形截面管材为基础构建单元，通过精准的空间坐标定位完成各段管材的排布、弯折与拼接。建模时首先确定车架前后端的安装基准位，前端预留转向立管的装配接口，对应位置做了加厚管材处理以适配转向机构的频繁受力需求，后端对称设置两组后摇臂安装支座，支座处通过管材三角补强结构提升连接刚性，中部采用交叉斜撑的跨接结构，将左右两侧的主纵梁通过斜向管材连接成整体框架，避免传统单纵梁车架易出现的侧向扭转问题。所有管材衔接处均做了平滑过渡处理，模拟实际焊接工艺的焊道衔接特征，不存在生硬的直角拼接结构，各安装位的孔位、凸台特征均按照实际装配尺寸预留，可直接用于后续的装配干涉校验。材质与渲染阶段，主体车架赋予红色金属烤漆材质，调整材质参数模拟金属管材表面的细腻光泽与轻微反光特性，同时在管材弯折处做了光影强化处理，凸显弯折工艺的流畅弧度，背景采用渐变浅灰调突出车架主体结构，渲染时开启环境光遮蔽效果，让管材衔接处的阴影层次更自然，清晰展现框架的空间层级关系。设计思路上，该款车架定位轻量化跨骑式摩托使用，在保证整体承载强度的前提下尽可能简化冗余管材排布，通过三角支撑结构优化受力传递路径，将骑行过程中产生的纵向冲击、侧向扭力均匀分散到各段管材上，避免局部应力集中导致的车架变形，整体结构紧凑，各安装位预留充足空间适配发动机、油箱、座椅、挡泥板等周边配件的装配，可直接用于摩托车设计方案的结构验证、外观展示以及后续的工程化改制参考。
