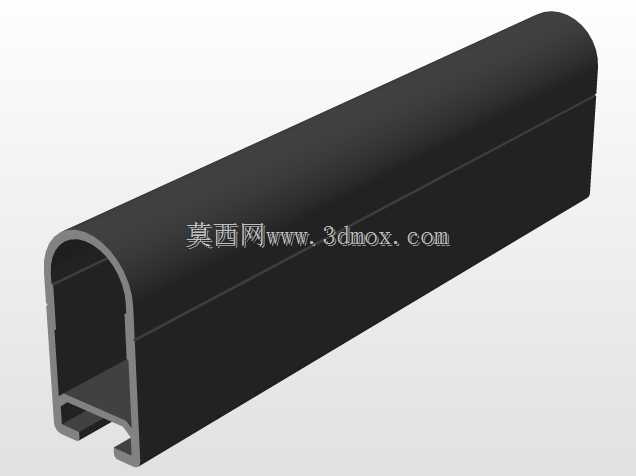

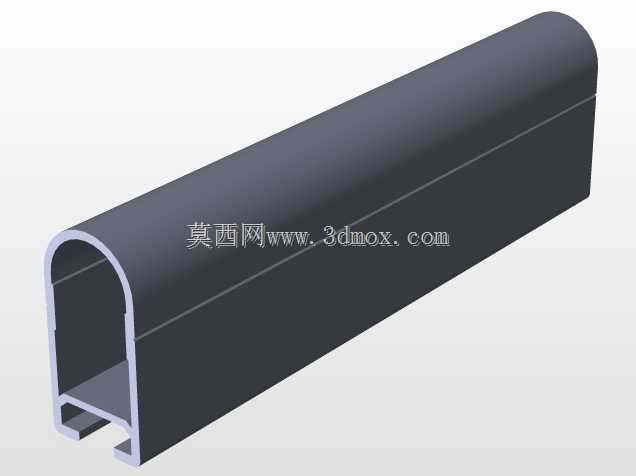

D型带安装槽铝合金防护型材结构

这款D型截面的铝合金型材，在自动化设备外围防护、车间工位隔断、设备走线护罩场景中应用十分广泛，区别于常规矩形工业铝型材，其顶部做了圆弧过渡处理，没有尖锐直角，既可以避免人员磕碰划伤，也能让防护框架的外观更流畅，不会有生硬的棱角感。从结构设计来看，型材主体为半封闭腔体结构，顶部圆弧半径与腔体侧壁高度做了匹配设计，腔体内部预留的空间既可以穿设设备控制线缆、气路软管，也能在腔体内部加装加强筋条提升整体抗形变能力，应对日常设备运行带来的轻微振动不会出现弯折变形。型材底部的双侧安装卡槽是核心功能结构，卡槽的开口尺寸做了公差适配，既可以卡入配套的橡胶密封条实现防护面的密封防尘，也能配合T型螺栓快速固定在设备框架的横梁上，安装时不需要在型材上额外打孔，只需要将螺栓头滑入卡槽内调整到对应位置锁紧即可，大幅降低现场装配的工作量。在安装边界方面，这类型材的拼接通常采用配套的角槽连接件，相邻两根型材对接时，圆弧面的拼接缝可以控制在0.2mm以内，不会出现明显的错位缝隙，做表面阳极氧化处理后，整体防护框架的一致性较好。设计这类型材截面的时候，需要重点考量壁厚的均匀性，圆弧段与直壁段的壁厚差不能超过0.5mm，否则挤出成型的时候容易出现变形，导致后续安装卡槽的尺寸超差，无法适配标准的配套紧固件。另外底部卡槽的内勾尺寸要做精准控制，勾边过薄会导致螺栓锁紧时出现滑牙脱出，勾边过厚则会增加型材整体重量，提升材料成本，同时也会让T型螺栓的滑入阻力变大，影响装配效率。这类型材除了做设备防护，也可以用来制作小型设备的手持操作把手，圆弧面贴合手掌轮廓，长时间握持不会有硌手的问题，底部的卡槽还可以嵌入感应开关的安装条，实现操作位的安全触发功能，在轻工自动化生产线、电子设备检测工位的防护改造项目中，这类异形铝型材的选型占比正在逐年提升，相比传统的折弯钢板护罩，铝型材组装的护罩不需要做焊接、表面喷漆等工序，拆解重组也十分方便，后续产线调整的时候可以直接拆卸重复利用，不会产生材料浪费。
