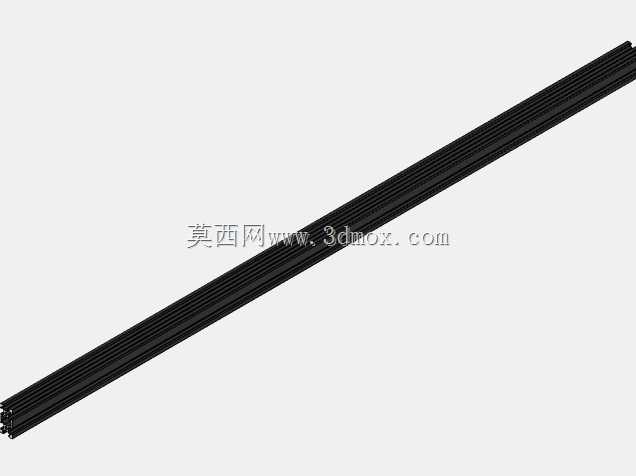

工业设备用20x40规格V型导向铝型材

在非标自动化设备搭建、桌面级数控设备改装、小型输送线机架组装的场景里，这类带V型导向槽的型材是兼顾结构强度与运动导向功能的常用基础构件，很多做小型设备改造的工程师在做方案选型时，会优先考虑这类集成导向功能的型材，不用额外在型材表面加装导轨，能压缩整体安装空间，减少装配环节的零件数量。这款型材截面宽度为40mm，厚度方向尺寸20mm，单根标准长度为1000mm，截面的V型槽经过等距对称设计，槽口角度经过适配，能和配套的V型滚轮直接配合，滚轮在槽内滚动时的接触线均匀，不会出现偏磨卡滞的问题，做短行程的线性运动结构时，不需要额外加工导轨安装面，只要把型材按长度裁切后，通过端面的连接角码或者内置的连接件拼接固定，就能直接作为运动导向的基准使用。从设计逻辑上看，这款型材把结构承载和导向功能做了集成，常规的矩形铝型材只能做框架的承载支撑，要实现直线运动导向必须额外在型材表面铣出安装面，再锁附线性导轨，不仅增加加工工序，还会因为安装面的平面度误差影响导轨的运行精度，而这款自带的V型槽是在型材挤出工序一次成型，槽型的直线度在挤出过程中就得到控制，后续只要做表面氧化处理就能直接使用，省去了二次机加工的环节，对于小批量设备制作或者DIY改装场景来说，能大幅缩短制作周期。在实际安装使用时，型材的其余平面保留了标准铝型材的T型槽结构，可以用来安装传感器支架、拖链固定座、钣金护板等附属零件，安装时不需要在型材表面钻孔，只要把T型螺母塞进槽内，就能在任意位置固定附属配件，调整位置时只需要松开螺母就能滑动调整，适配不同的设备布局需求。做小型桌面雕刻机的龙门结构时，这款型材可以作为Y轴的导向梁，两侧搭配V型滚轮组件，承载运动模组的重量，因为型材本身的截面惯性矩经过优化，1000mm长度下的自重变形量控制在合理范围内，满足小型加工设备的运动精度要求；在3D打印机的框架搭建中，这类V型槽型材也常被用来做运动轴的导向，配合滑轮组件实现打印头或者热床的平稳移动，相比光轴导向的结构，型材框架的整体刚性更好，组装时的同轴度调整更简单，不需要额外做轴支座的同轴度校准。在轻型输送线的搭建中，这款型材可以作为输送线的侧边框架，V型槽内可以嵌入导向条，对输送带上的工装板做侧边导向，避免工装板在输送过程中出现偏移，不需要额外加装侧边导向挡条，让输送线的整体结构更紧凑。做设备的安全防护围栏时，这款型材也可以作为围栏的框架型材，V型槽内可以嵌入亚克力板或者钣金门板的密封条，提升防护栏的密封效果，同时型材的连接方式和标准铝型材完全兼容，不需要更换专用的连接配件，和常规的工业铝型材可以混合拼接使用，降低配件采购的品类数量。需要注意的是，这类V型槽型材在作为导向结构使用时，安装的基础平面需要保证足够的平面度，如果多根型材拼接做长行程导向，需要在拼接处做好端面的对齐处理，避免接缝处出现台阶导致滚轮运行卡顿，同时V型槽的表面要避免堆积切削碎屑或者硬质灰尘，日常使用时可以在槽内加装防尘密封条，减少杂物进入槽内加剧滚轮和槽面的磨损。在做负载计算时，要根据运动部件的总重量和运行速度，核算型材的支撑跨距，当跨距超过500mm时，需要在型材中间增加支撑点，避免型材下挠影响运动精度，连接型材时优先选用内置的方形螺母配合螺栓连接，相比外置角码的连接方式，内置连接的外观更整洁，连接强度也更稳定，不会因为设备运行的振动导致连接松动。
