工业框架用50系列欧标黑色铝型材

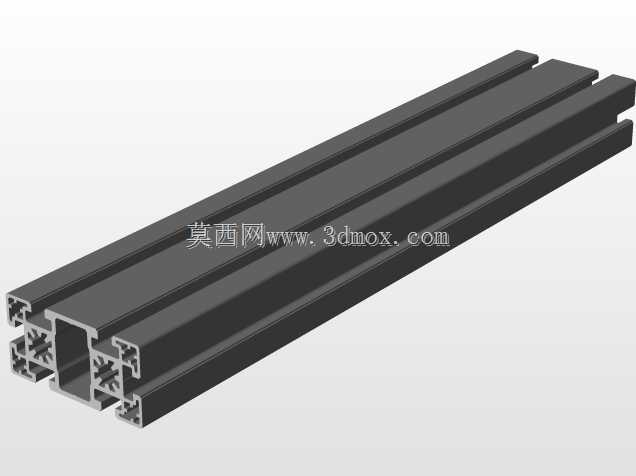

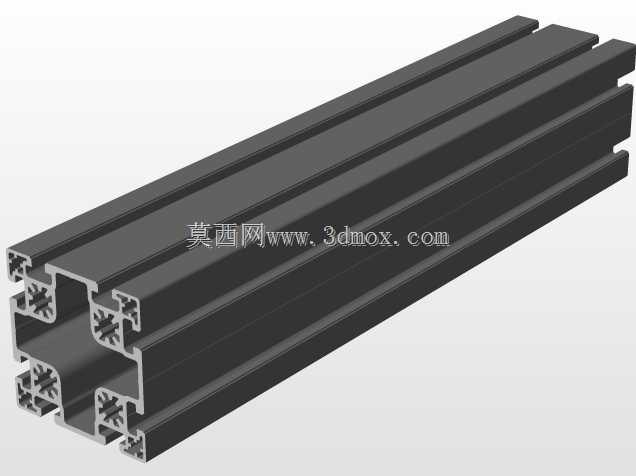

这款50规格的工业铝挤型材，是目前非标自动化设备机架搭建、生产线防护围栏、检测设备工作台框架、物料周转车骨架场景里应用占比极高的一款基材，日常做设备结构选型时，但凡涉及中等负载的框架搭建，很少会绕开这个截面规格的型材。从截面结构来看，这款型材采用四槽口对称设计，槽口宽度适配行业通用的欧标T型螺栓、滑块螺母，不需要额外做攻丝处理，组装时只需要把预置螺母卡入槽道，配合角码、螺栓就能快速完成框架拼接，相比传统方管焊接的框架，后期改型、拆装调整的灵活度要高很多，不会因为焊接变形导致后续装配公差超差。型材基体采用6063-T5铝合金材质，经过热挤压成型后做时效处理，抗拉强度、屈服强度完全能满足中等负载机架的承重要求，表面做黑色阳极氧化处理，除了外观质感统一之外，更重要的是表面氧化膜层能隔绝铝基体和空气、水汽的接触，在车间多尘、有少量切削液飞溅的环境里长期使用也不会出现表面氧化起斑的问题，不需要额外做表面刷漆处理，后期维护成本极低。从安装边界来看，这款型材的截面外轮廓为正方形，四个方向的槽道中心距完全对称，做框架设计时不需要额外区分型材的安装朝向，拼接直角框架时，相邻两根型材的端面配合公差控制在0.1mm以内，配合专用的端面连接板就能保证框架的垂直度要求，槽道内部的加强筋布局经过优化，在同等米重的前提下，截面的抗弯、抗扭截面系数比同规格早期款铝型材高出15%左右，做跨度1米以内的横梁使用时，配合中间的支撑件，静态负载下的扰度能控制在0.5mm以内，完全满足普通输送线侧边导轨安装、小型检测设备台面支撑的精度要求。实际做三维建模时，这款型材的建模逻辑要优先还原槽道的实际尺寸，不能只做外轮廓方块，因为后续装配时，T型螺母的卡入位置、螺栓的沉头空间都需要和槽道尺寸做匹配，尤其是槽道内部的卡位凸台尺寸，必须和实际型材的截面尺寸一致，不然导出工程图做加工下料时，会出现预置螺母无法卡入的问题。型材两端的端盖安装槽、弹性扣件的安装位也需要在模型里准确还原，很多新手建模时容易忽略这些细节，导致后续装配时端盖扣不上、弹性扣件无法锁紧的问题。在实际项目应用里，这款50系列铝型材除了做主框架之外，还经常用来做设备的安全防护门导轨、物料滑道的侧边支撑、电气安装板的立柱，因为槽道是通长设计，电气元件的安装位置可以沿着槽道任意调整，不需要在型材上额外打孔，后期增加传感器、走线槽的时候，只需要在对应位置卡入螺母就能完成固定，比焊接钢结构的调整效率高很多。做长跨度框架使用时，只需要在型材的中空腔体内穿入钢质加强筋，就能大幅提升型材的整体刚性，不需要更换更大规格的型材，就能满足大负载的使用要求，这也是这款型材在中小自动化设备里普及率高的核心原因。建模时还要注意型材的圆角过渡，外轮廓的四个边角都有R1左右的圆角，不是直角结构，这个细节虽然不影响装配，但做渲染、出装配示意图的时候，圆角还原到位的模型更贴近实物效果，不会出现棱角过于尖锐的失真问题。另外槽口的密封胶条安装位也要准确还原，设备需要做防尘、防飞溅防护时，直接在槽口卡入对应的密封胶条就能覆盖槽道缝隙，避免切削、灰尘积在槽道里难以清理。
