立式带冷凝排水空气容器三维设计

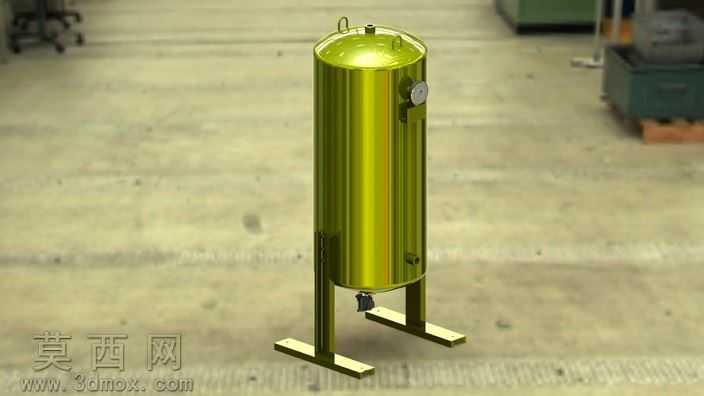

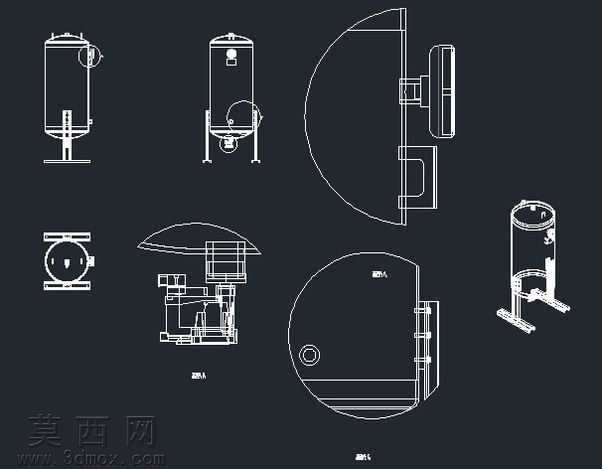

本作品为立式空气容器三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成罐体主体的基准面搭建，确定罐体的总高度、筒身直径、支腿跨度等核心尺寸参数，再逐步拆分各个功能部件完成细节建模。罐体主体采用薄壁回转体特征建模，通过旋转凸台命令生成筒身与上下封头的基础结构，封头采用标准椭圆形封头的曲率参数，保证承压结构的合理性；顶部设置吊环结构，采用扫描特征生成环形吊耳，满足设备吊装转运的结构需求；筒身侧面预留接口特征，通过拉伸切除与凸台命令完成接口法兰的基础结构，可适配外接管路的安装需求。罐体底部设置对称式支腿结构，支腿采用型钢截面特征，通过拉伸与镜像命令完成两支腿的建模，支腿底部设置接地垫板，增大与安装基础的接触面积，提升设备放置稳定性；底部中心位置设置冷凝水排放接口，建模时预留了排水阀的安装位，匹配空气容器使用过程中冷凝水排出的功能需求。材质渲染阶段，罐体主体赋予金属漆面材质，调整金属度与粗糙度参数，还原工业设备常用的橄榄绿防护漆质感，支腿部分采用同色系哑光金属材质，区分主体与支撑结构的视觉层次；场景搭建采用浅灰色渐变背景，添加柔和的环境光与定向补光，避免模型表面出现过曝或死黑区域，清晰呈现罐体的轮廓特征与结构细节。建模过程中对各个部件进行了装配干涉检查，确认支腿与罐体底部、排水接口与支腿间隙、顶部吊环与封头的连接位置均无干涉问题，所有配合关系采用同轴、重合等标准装配约束，保证模型的装配合理性；模型同时导出了多种通用三维格式，可适配不同三维软件的打开与编辑需求，方便后续进行工程图生成、有限元承压分析、管路配套设计等二次开发工作，整体模型结构完整，细节还原度高，符合工业空气容器的常规设计规范，可用于储气系统配套设计参考、工业设备教学演示等场景。
