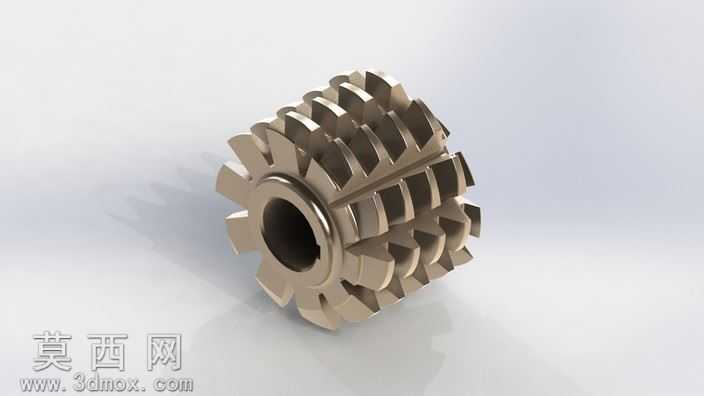

齿轮加工用滚刀三维结构设计

本作品为齿轮加工专用滚刀的三维参数化建模成果，建模过程严格遵循齿轮滚刀的实际加工原理与结构设计规范，首先通过对渐开线齿轮啮合原理的推导，确定滚刀的基本蜗杆类型为阿基米德蜗杆，以此为基础搭建滚刀的整体参数框架，涵盖滚刀外径、孔径、容屑槽参数、切削齿排布、齿形参数等核心结构尺寸，确保模型与实际工业用滚刀的结构一致性。建模阶段采用参数化草图驱动的方式完成主体构建，首先绘制滚刀的轴向截面齿形轮廓，通过螺旋扫描特征生成滚刀的基本蜗杆基体，随后按照等距排布规则构建容屑槽结构，通过阵列与布尔运算完成前后切削齿的成型，同时对滚刀的内孔定位结构、端面装夹卡槽进行精细化建模，还原实际滚刀的装夹定位特征，保证模型可用于后续的装配模拟、加工仿真场景。材质与渲染阶段，针对高速钢滚刀的实际材质特性，赋予模型金属材质，调整材质的粗糙度、金属度参数，还原高速钢刀具经热处理后的金属光泽与表面质感，同时对切削刃部位做细微的高光处理，突出刃口的锋利结构特征，渲染过程采用柔和的工业产品布光方案，通过多角度光源投射凸显滚刀的齿形排布、容屑槽深度、切削齿角度等细节结构，让模型的结构特征清晰可辨。结构设计上，该滚刀采用整体式结构设计，切削齿沿螺旋线均匀排布，容屑槽为直槽结构，既保证了切削过程中的排屑顺畅，也兼顾了滚刀的整体刚性，内孔采用标准定位孔径设计，可适配常规滚齿机的刀轴装夹需求，每个切削齿都设置了合理的前角与后角参数，符合金属切削刀具的设计规范，能够真实反映滚刀在齿轮滚切加工中的工作状态。整个建模过程严格遵循机械设计的公差与配合要求，各结构尺寸之间的参数关联合理，可通过修改核心参数快速生成不同模数、不同规格的齿轮滚刀模型，能够为齿轮加工工艺仿真、滚刀结构优化、刀具教学演示等场景提供精准的三维模型支撑，模型的结构细节完整，无多余特征，也不存在结构缺失，完整还原了工业用齿轮滚刀的全部结构特征。
