菱形拉伸金属扩张网板结构设计

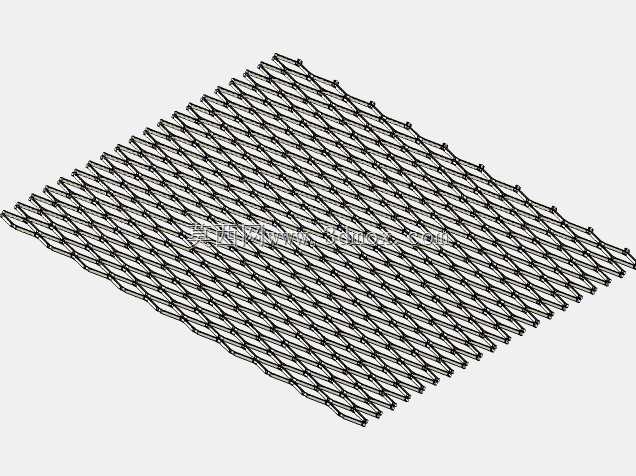

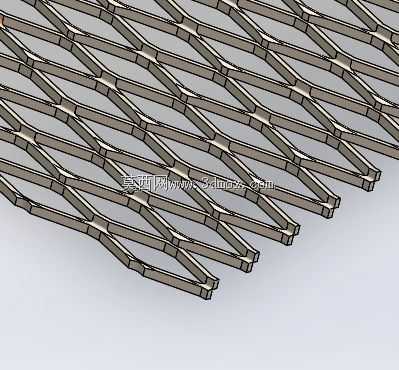

这类菱形拉伸成型的金属网板，在工业场景里的适配范围极广，从车间设备的安全防护围挡、物料筛分的承托网面，到建筑外立面的装饰衬网、设备通风口的防护格栅，甚至物流周转的防滑踏板衬层都能见到它的身影。不同于编织网的节点易松动、冲孔网的材料利用率偏低问题，扩张成型的网板是通过整块金属板材经切缝、拉伸一体成型，没有额外的拼接焊点或编织节点，整体结构的连贯性更强，承受局部冲击时不会出现网面散脱的情况。设计这类网板结构时，首先要明确使用场景的载荷边界：如果是用作设备防护网，需要匹配对应安全规范要求的网孔尺寸，防止人员肢体误入设备运转区域，同时要保证网面的通透率满足设备散热、视线观察的需求；如果是用作物料筛分或承托，就要根据筛分物料的粒径、堆积重量调整梗宽和网孔的对角线尺寸，避免网面在长期受载后出现形变下垂。本次设计的网板单组网格参数匹配常规防护与轻载筛分需求，网梗采用等截面设计，拉伸成型后梗部的冷作硬化效应能进一步提升网面的整体刚度，不需要额外做加强筋就能满足多数平面安装场景的强度要求。安装边界上，网板的四周边缘可根据安装需求预留平边，方便采用压条配合螺栓固定在框架上，也可以直接将网板边缘做弯折处理形成自带的安装边，减少额外的固定配件。设计过程中要注意拉伸成型的工艺特性，网孔的菱形角度、梗的宽厚比都要匹配板材的延伸率，避免拉伸过程中出现梗部撕裂、网孔大小不均的问题，成型后的网面整体平整度要控制在合理范围内，防止安装后出现局部凸起影响装配。不同于冲压成型的网孔会产生大量废料，扩张工艺的材料利用率接近百分之百，在大批量应用场景下能有效控制材料成本，同时一体成型的结构让网面的整体抗剪切能力更优，在有振动、冲击的使用场景下使用寿命远高于同厚度的编织网。实际选型时，还要根据使用环境的腐蚀要求匹配对应的板材材质，普通室内场景用普通冷轧板成型后做喷塑或镀锌处理即可，户外或有腐蚀介质的场景则可以选用不锈钢板、铝板直接拉伸成型，省去后续表面处理的工序，也能延长网板的使用周期。
