小尺寸孔用C形开口挡圈结构设计

在液压阀块、精密减速机、小型电机端盖这类对内部空间利用率要求极高的装配场景里，孔用C形挡圈是出镜率极高的轴向限位零件，这款小尺寸规格的产品，正是针对孔径偏小、安装槽空间局促的工况做的定向设计。不同于轴用挡圈的外卡装逻辑，孔用挡圈需要嵌入预制在壳体内壁的环形卡槽内，靠自身张开后的弹性张力贴合槽底，对装入孔内的轴承外圈、隔套、密封座等零件形成轴向阻挡，避免部件在设备启停、负载波动、振动冲击下出现轴向窜动，这类小尺寸挡圈常被用在手持气动工具、微型泵阀、伺服电机内置编码器的装配环节，能在不额外占用轴向安装长度的前提下完成可靠限位。

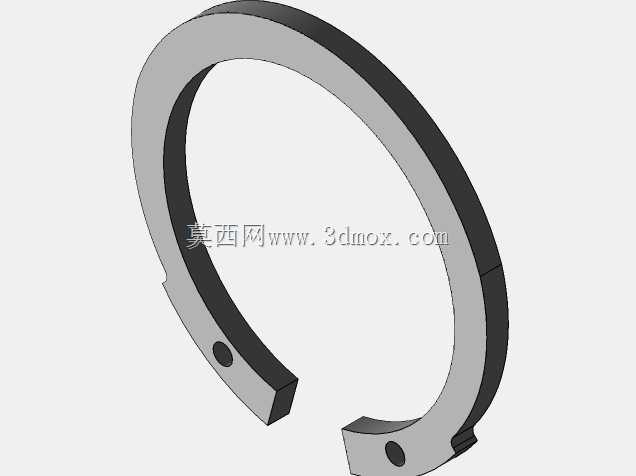

从结构设计逻辑来看，这款挡圈采用开口C形的经典构型，开口处的两个端耳上预制了定位小孔，是专门为卡簧钳设计的受力点位，安装时用孔用卡簧钳的钳头卡入两个小孔，收缩挡圈外径即可顺利放入孔内，对准卡槽后松开钳体，挡圈靠自身弹性回弹卡入槽内，拆卸时同样通过钳体收缩即可取出，不会对孔壁和相邻零件造成划伤。挡圈的截面采用矩形构型，和卡槽的接触面积更大，相比圆形截面的挡圈能承受更大的轴向推力，挡圈两个自由端做了小角度的倒角处理，既能避免安装时刮伤孔壁镀层，也能在对准卡槽时起到导向作用，减少装配卡滞的概率。

在安装边界的适配性上，这款小尺寸挡圈对卡槽的尺寸公差有明确的适配范围，设计时需要匹配对应孔径的卡槽深度、槽宽参数，挡圈的自由状态外径略大于安装孔内径，装入卡槽后，挡圈的外圆弧面完全贴合卡槽底径，内圈略突出卡槽内壁，突出的部分就是轴向限位的工作面，这个突出量需要严格控制，突出量过小会导致限位失效，零件受轴向力时容易从挡圈上方滑出，突出量过大则会和被限位零件的内圈结构发生干涉，影响装配精度。挡圈的开口间隙也是设计中的关键参数，间隙过小会导致收缩时需要的钳力过大，小规格卡簧钳难以操作，间隙过大则会导致挡圈回弹后张力不足，在振动工况下容易从卡槽内脱出。

实际选型应用中，这类小尺寸孔用挡圈常搭配深沟球轴承、粉末冶金隔套使用，在小型齿轮箱的输入轴端盖位置，挡圈可以替代传统的轴端压盖，省去压盖的螺栓安装空间，让箱体的轴向尺寸进一步压缩，在气动接头的内部装配中，挡圈可以对密封环的位置进行限位，避免气压波动时密封环移位导致漏气。建模过程中需要重点关注挡圈的圆弧曲率和端耳小孔的位置度，保证收缩变形时整个环体的应力分布均匀，避免反复拆装后出现塑性变形，失去弹性张力。
