RS351RP-25工业传动滚子链条结构

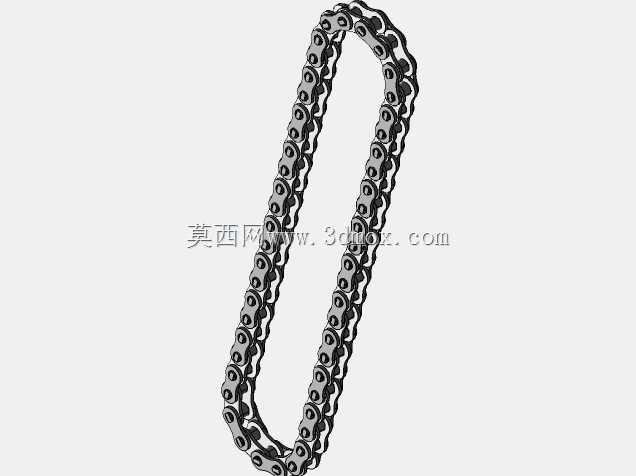

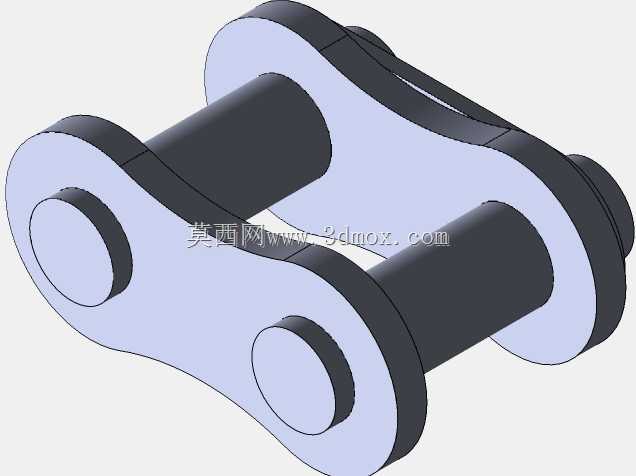

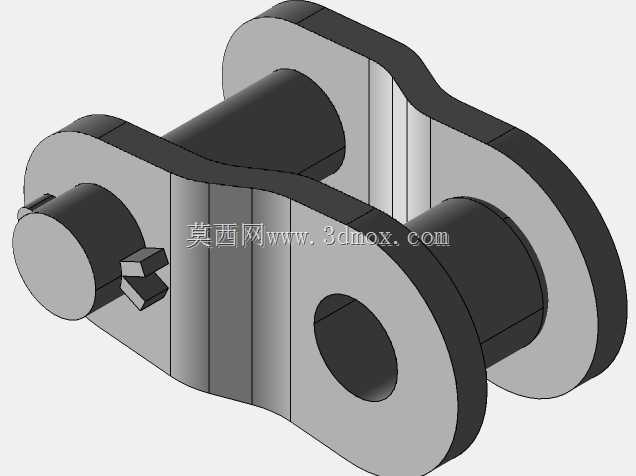

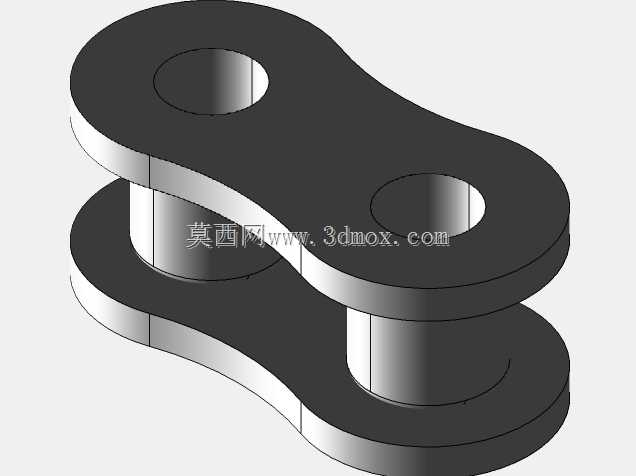

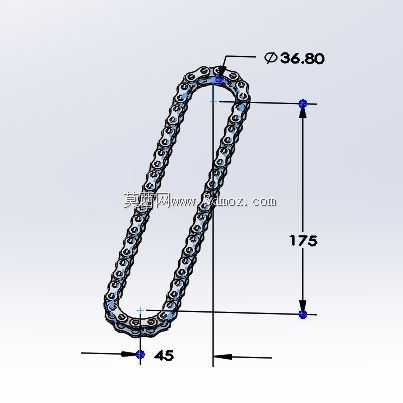

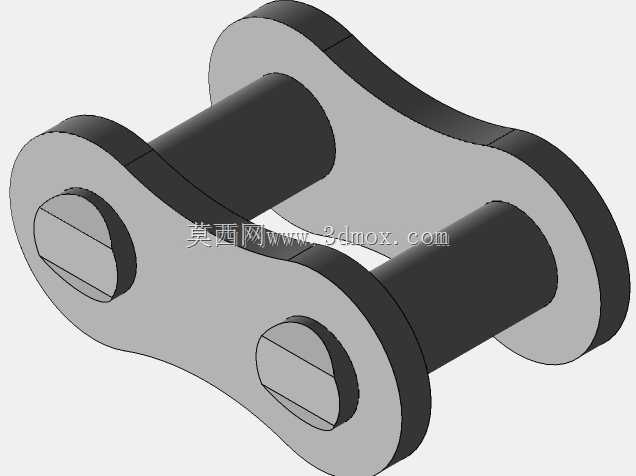

链传动作为机械传动系统中应用极广的动力传递形式，在长距离传动、恶劣工况适配场景下有着带传动、齿轮传动无法替代的优势，这款RS系列精密滚子链的三维结构，完全围绕实际工业场景的传动需求搭建。日常做设备选型时，很多工程师容易忽略链条安装边界的预留空间，这款模型把链节铰接的活动间隙、链板折弯的避让尺寸都做了精准还原，能直接用来校核传动布局的干涉问题，不用再反复计算链条张紧后的摆动余量。从实际应用场景来看，这类双节距精密滚子链常被用在轻型输送线、小型自动化设备的动力传递环节，相比标准短节距链条，它的链节重量更轻，同等传动长度下的铰接点更少，运行时的多边形效应带来的振动冲击更小，适合中低速、传动中心距较大的工位，比如电子组装线的工件输送、食品包装设备的进给传动，都能看到同规格链条的应用。设计层面上，这款链条的每一个链节都还原了内链板、外链板、销轴、套筒、滚子的装配关系，建模时严格遵循了链节铰接的同轴度要求，相邻链节的转动角度范围完全匹配实物的弯折极限，不会出现建模时常见的链节卡死、转动角度超限的问题。做链传动布局设计时，最容易出问题的就是链条张紧后的长度计算，很多新手设计师只按理论节距计算总长度，忽略了销轴与套筒的配合间隙、链板受力后的微小形变，导致实际装配时链条过松跳齿或者过紧加剧磨损，这款模型把闭合环路的总长度、链节数都做了精准还原，能直接用来参考不同中心距下的链条节数选配，还能直观看到链条松边的自然垂度范围，方便设计时预留张紧机构的安装位置。从安装边界来看，这款链条的链节宽度、滚子外径、链板厚度都严格对应行业通用的RS系列链条尺寸规范，搭配对应规格的链轮时，能直接在装配环境下模拟啮合状态，检查链轮齿形与滚子的配合间隙，避免出现链轮加工完成后与链条啮合卡滞的问题。另外，模型还原的卡纳式连接链节结构，也能给设备维护端的设计提供参考，方便设计时预留链条拆装的操作空间，不用在后期维护时因为操作空间不足拆解周边部件。
