双足仿人科研教学人形机器人结构

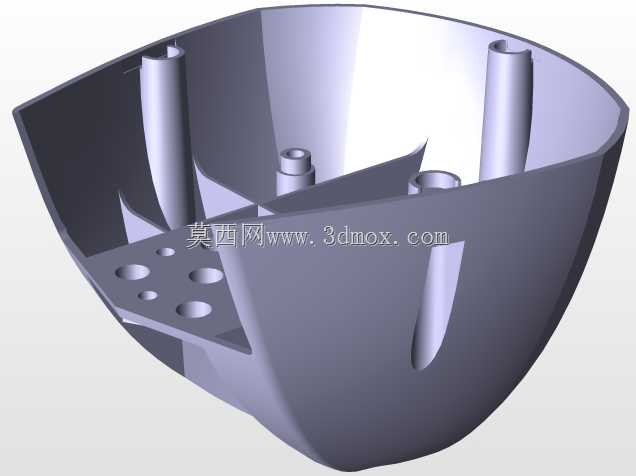

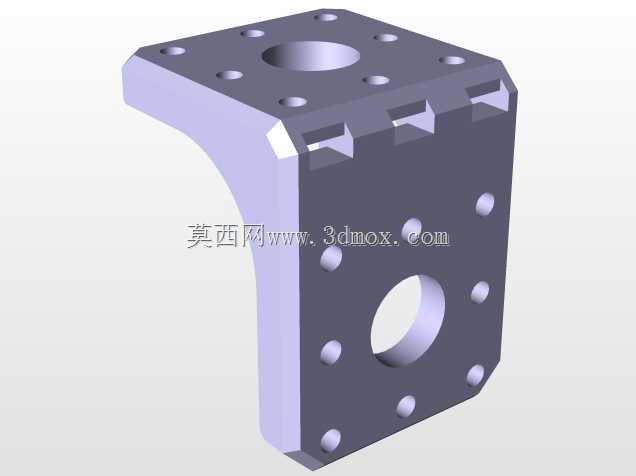

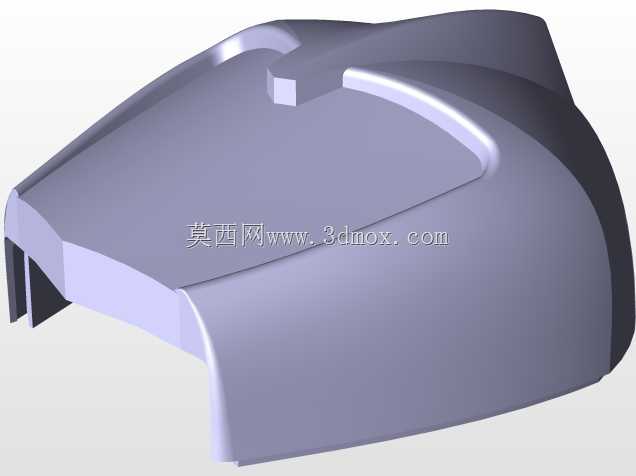

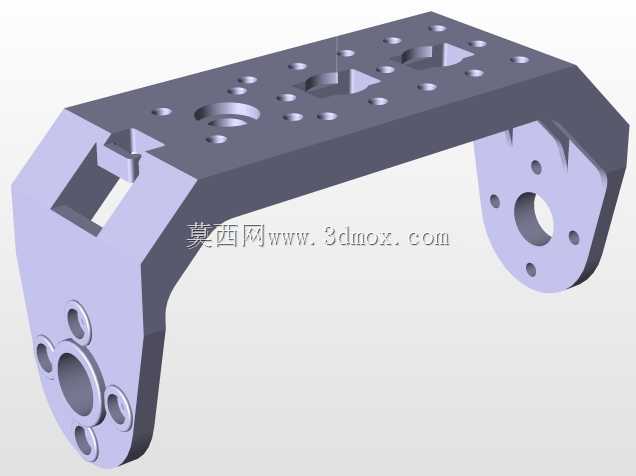

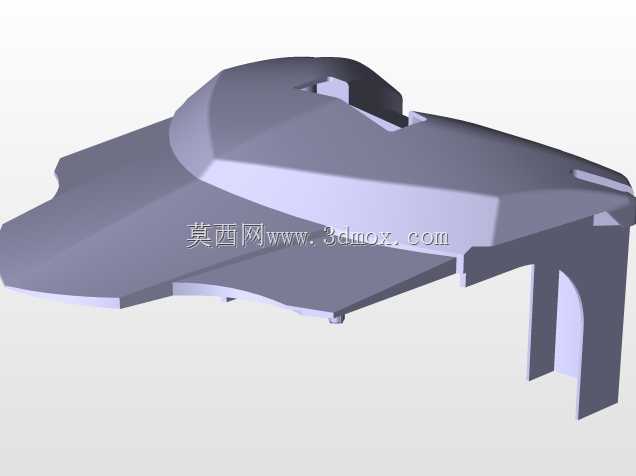

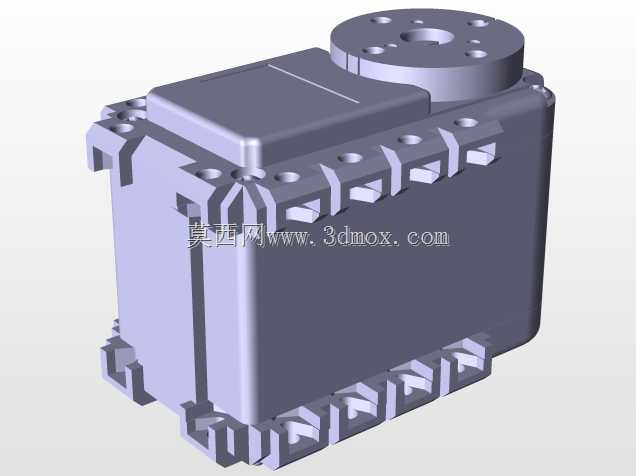

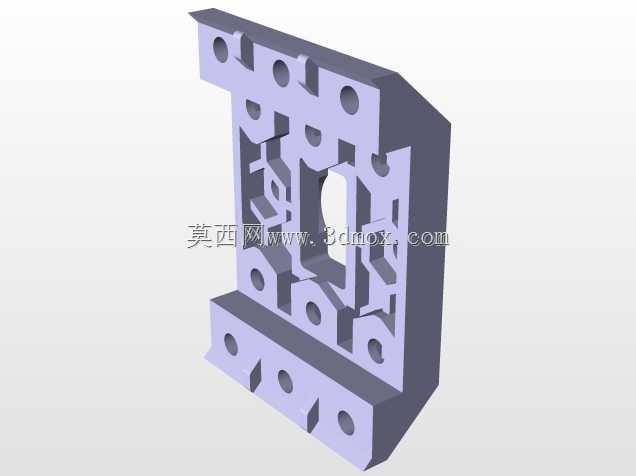

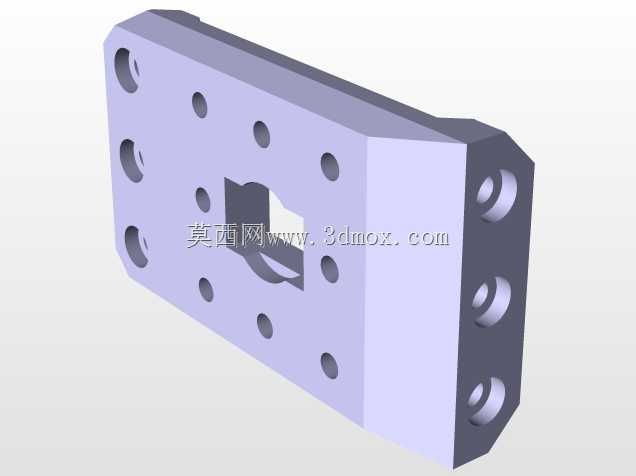

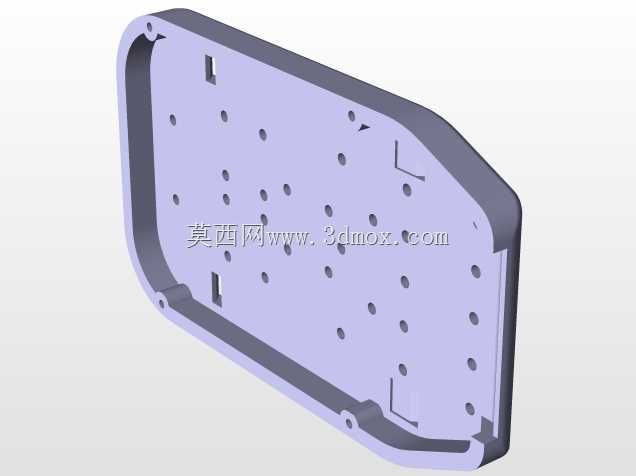

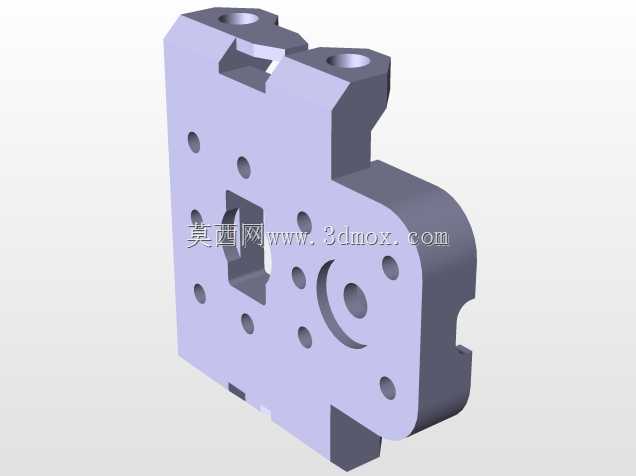

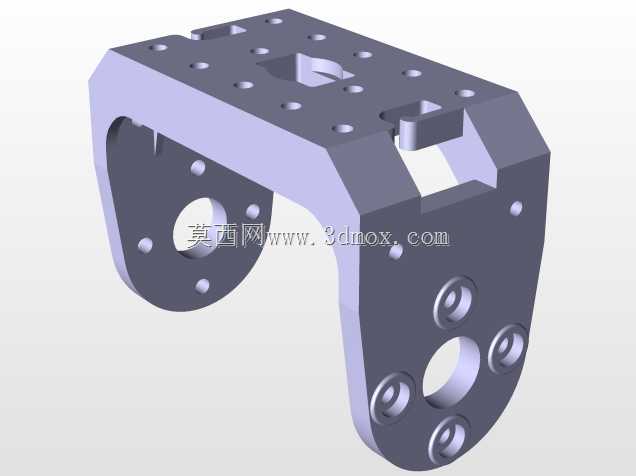

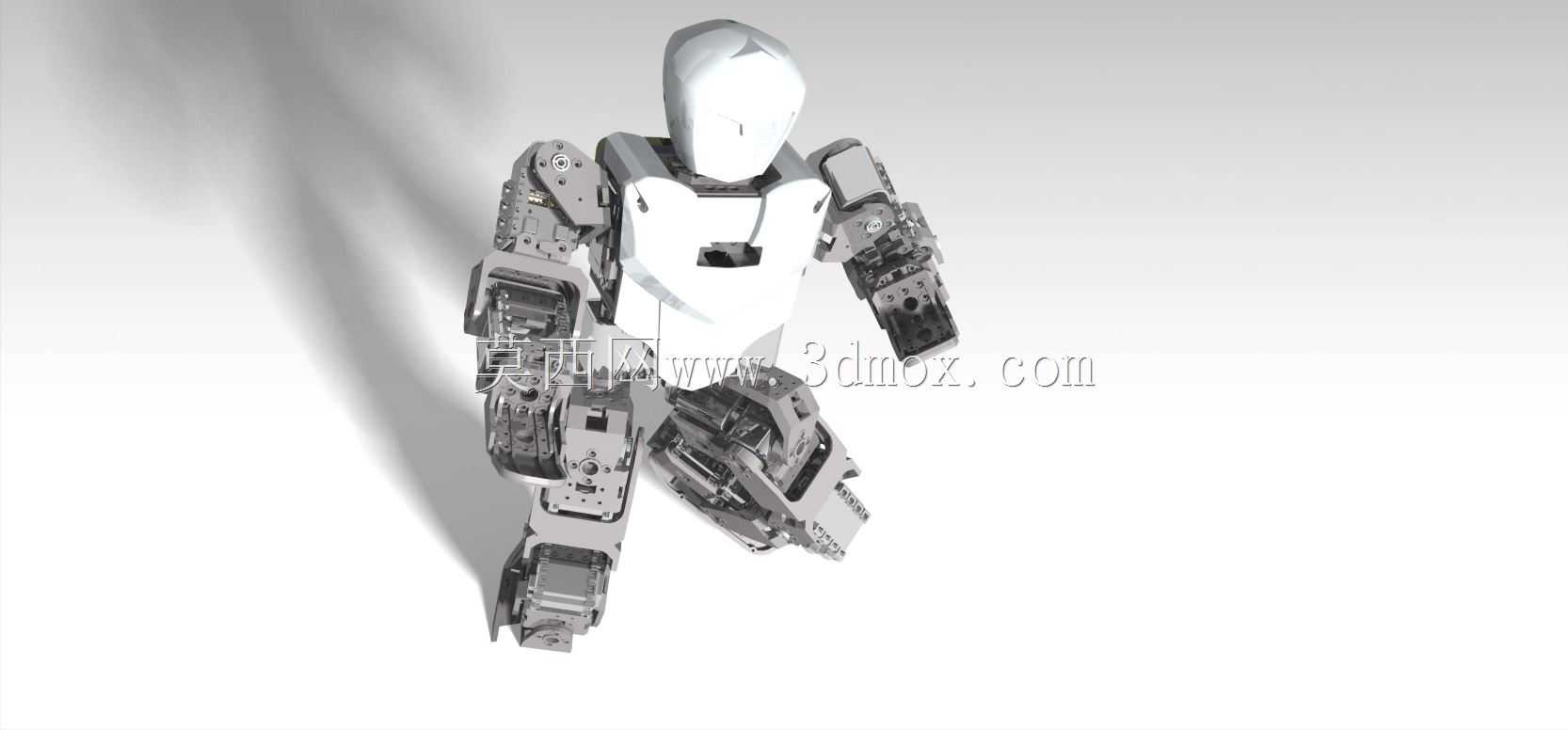

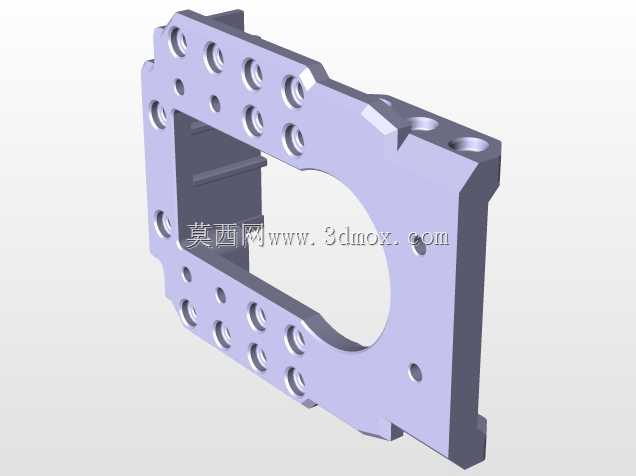

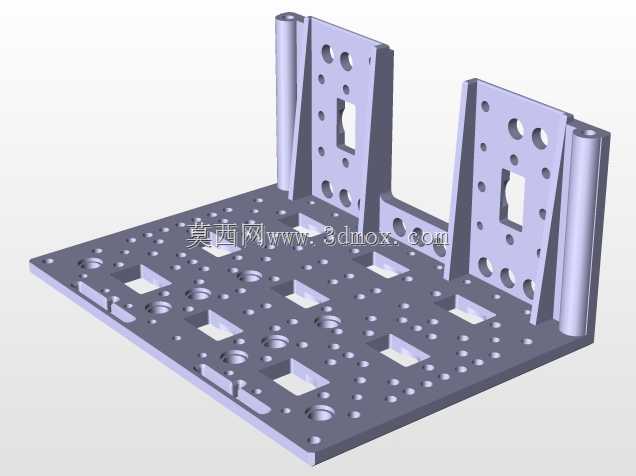

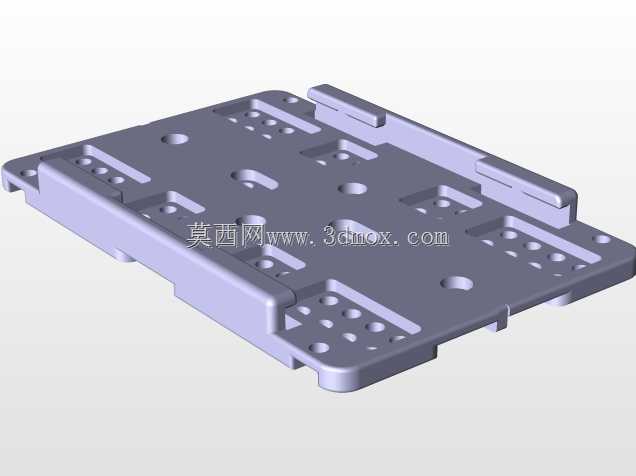

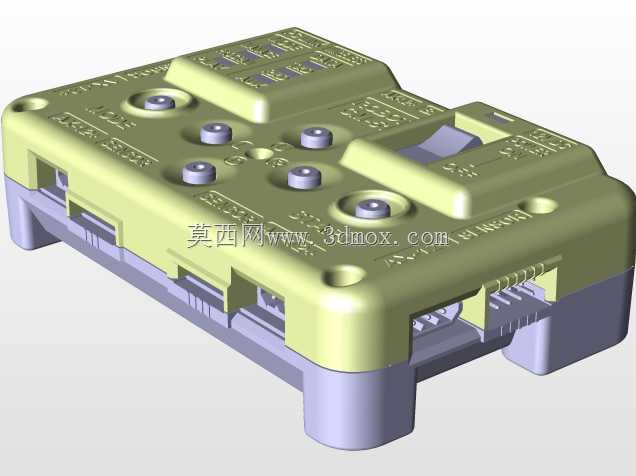

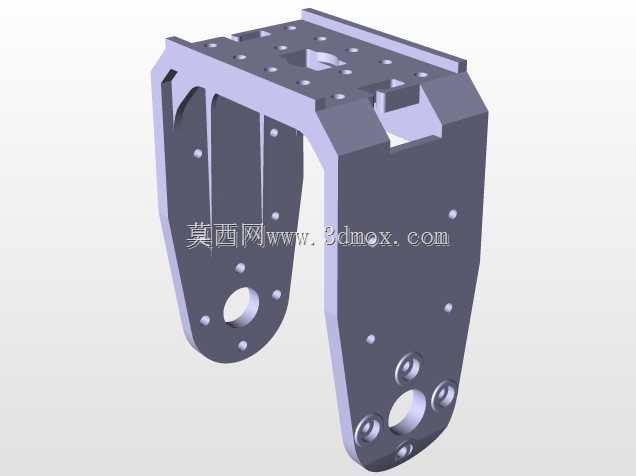

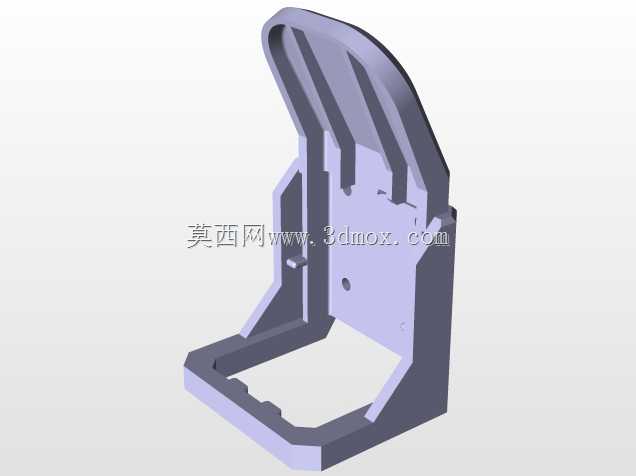

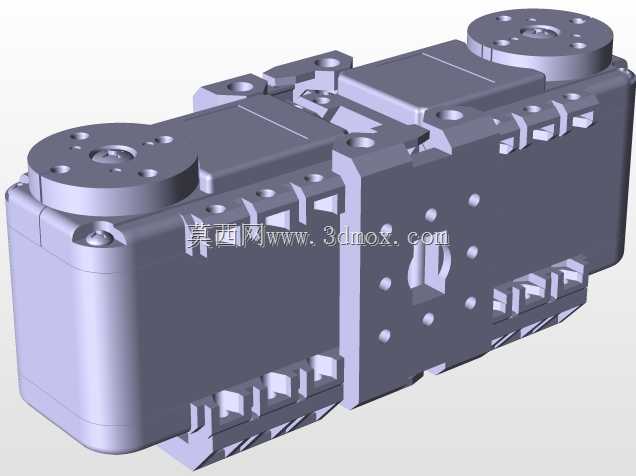

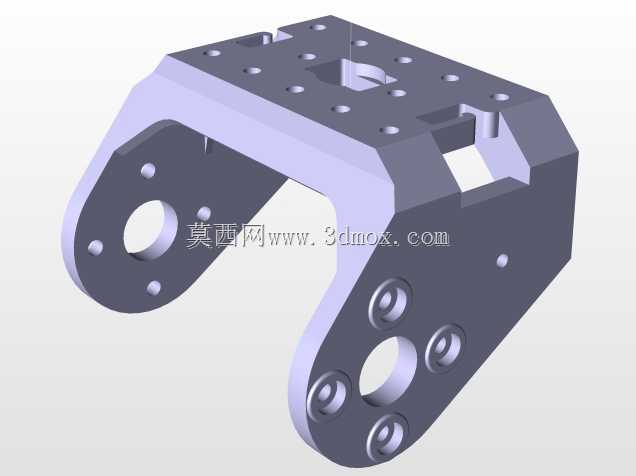

这款双足仿人机器人结构，主要面向高校机器人工程、机械电子工程专业的教学实验场景，同时可作为人形机器人步态算法验证、运动控制开发的硬件载体，也能应用于科普展馆的互动展示环节，替代传统静态展品完成基础动作演示。从结构设计逻辑来看，整机采用模块化关节布局，躯干部分预留了控制板、电池组的安装腔体，腔体周边设计有走线槽与固定螺柱，可适配不同尺寸的主控硬件与供电模块，安装边界充分考虑了常规开发板的外形尺寸，避免后期改装时出现结构干涉。上肢部分的肩、肘、腕关节均采用独立的铰接结构，每个关节预留了舵机或伺服电机的安装位，关节连接处设计有限位凸台，可根据实际调试需求调整转动角度范围，防止运动过程中出现关节过转损坏内部走线的问题。下肢作为双足行走的核心承载部分，髋、膝、踝关节的结构件做了加强筋设计，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，降低整机自重对行走负载的影响，足部底面设计有防滑垫安装槽与传感器预留位，可加装压力传感器采集行走过程中的足底受力数据，为步态算法优化提供硬件支撑。头部结构采用简化的仿生外形，内部预留了视觉传感器、语音模块的安装空间，颈部关节可实现水平转动与俯仰动作，满足环境感知类功能的拓展需求。整机的外形尺寸参考了常规成年人的肢体比例做了等比缩小，整体重心落在髋部关节连线的中心区域，在静态站立时可保证结构自稳，无需额外支撑即可保持直立姿态，关节处的连接件均采用标准孔位设计，方便后期更换不同扭矩的驱动元件，也可根据实验需求加装额外的执行末端，拓展抓取、操作类功能。在结构装配层面，所有外露的连接螺孔都做了沉头处理，既保证外表面的平整性，也能避免螺栓突出部位在运动过程中剐蹭周边结构，躯干与肢体的连接部位设计有快拆结构，无需完全拆解整机即可完成内部硬件的更换与调试，大幅降低日常维护的操作难度。
