镂空结构猎用箭头金属构件设计

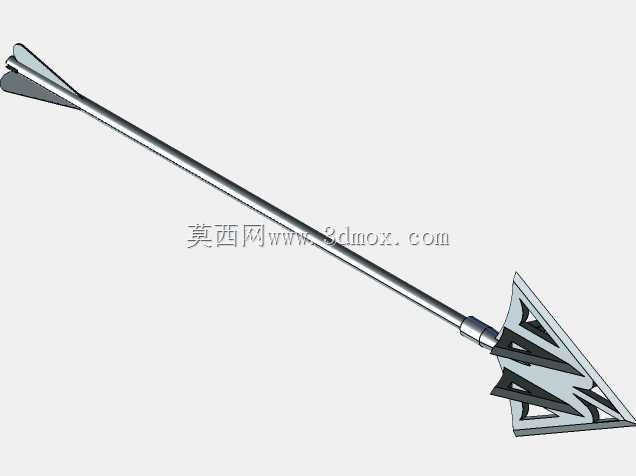

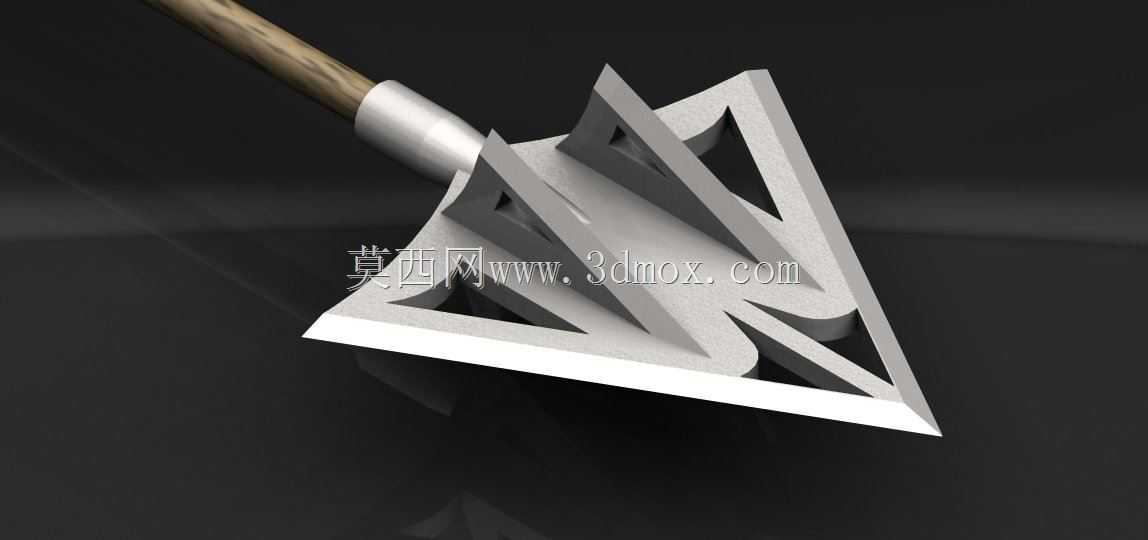

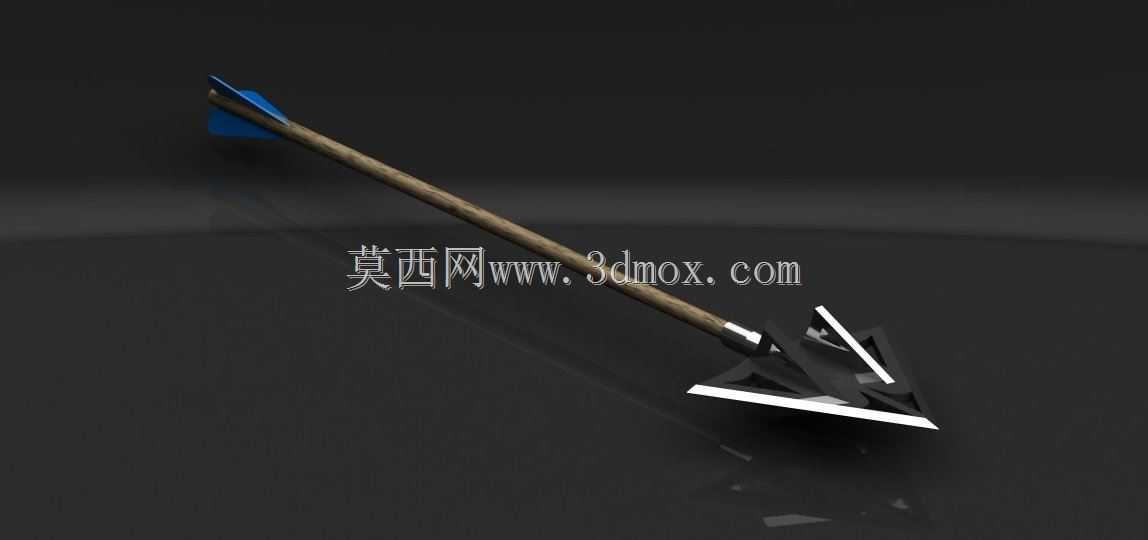

这款猎箭箭头的结构设计，核心围绕狩猎场景下的穿透性能与飞行稳定性展开，从结构工程师的视角拆解，首先要考虑的是箭杆装配后的动平衡表现，箭头与箭杆的衔接段采用圆柱套筒式安装结构，套筒内径匹配常规狩猎箭杆的外径公差范围，安装时可通过胶接或过盈压合完成固定，装配后箭头的重心需落在箭体轴线的前端合理区间，保证箭矢射出后飞行姿态稳定，不会出现偏航、摆头的问题。箭头的杀伤主体采用多棱镂空式结构，这种设计并非单纯为了视觉效果，首先镂空结构可以有效降低箭头自身的重量，在不改变箭体总配重的前提下，能让重心分布更合理，同时穿透目标时，镂空的棱边可以形成多道切割面，相比实心锥形箭头，穿透阻力更小，进入目标后能形成更有效的停止作用，避免箭矢贯通后无法留存。箭头的刃部采用对称式分布，每一道棱边都做了等角度的倾角设计，加工时可通过五轴铣削一次成型，刃口的角度经过反复验证，既保证了足够的结构强度，不会在撞击硬质目标时出现卷刃、崩裂的问题，又能保证足够的锋利度，减少穿透过程的动能损耗。衔接套筒与箭头主体之间做了圆弧过渡处理，避免应力集中，在箭矢高速撞击目标时，过渡段不会因为瞬间的冲击力出现断裂。从安装边界来看，套筒段的长度控制在合理范围，既保证与箭杆的结合面积足够，不会在飞行或撞击时出现箭头脱落，又不会过多占用箭杆的有效长度，适配市面上绝大多数标准规格的狩猎箭杆。整体结构没有多余的冗余设计，每一处几何造型都服务于实际使用性能，棱边的对称度公差控制在0.05mm以内，保证旋转飞行时的动平衡精度，箭头尖端的锥角经过优化，能在接触目标的瞬间集中应力，快速破开表层结构，后续的多棱结构跟进完成穿透，镂空的槽道还能在穿透过程中减少空气紊流对箭体姿态的干扰，进一步提升远距离射击的精度。
