ISO标准M10规格外六角螺栓配套螺母垫圈组合件

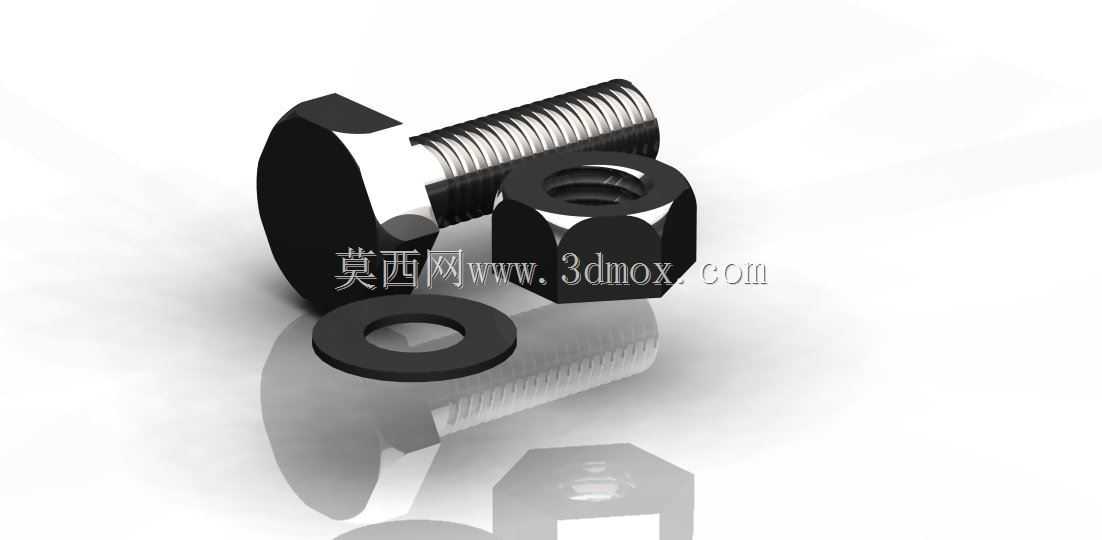

这套螺纹紧固组合件覆盖外六角螺栓、六角螺母、平垫圈三类最常用的紧固元件，适配公称直径10mm的ISO标准粗牙螺纹，在各类机械设备装配、钢结构连接、工装夹具搭建、非标自动化设备组装场景中都有极高的使用频次，是结构连接环节最基础也最核心的通用零件。从实际选型应用的角度看，这类标准件的设计完全遵循ISO通用螺纹规范，螺纹牙型角为60度，螺距匹配M10粗牙螺纹的通用参数，螺栓头部采用外六角结构，可适配常规开口扳手、套筒扳手、活动扳手等通用工具施加拧紧力矩，作业时无需特殊定制工装，现场装配的适配性极强。配套的六角螺母与螺栓螺纹精度匹配，拧紧后可形成稳定的轴向预紧力，平垫圈垫在螺母与被连接件接触面之间，一方面可以增大接触承压面积，避免拧紧过程中螺母端面刮伤被连接件表面，另一方面也能分散接触面的压应力，防止软质被连接件表面出现压溃变形，在有震动的工况下还能配合防松结构降低螺母松动的概率。建模过程中需要严格把控各零件的尺寸边界：螺栓的螺杆长度为30mm，不含头部的螺杆有效螺纹段长度覆盖常规连接厚度需求，外六角头部的对边尺寸、对角尺寸、头部厚度都严格对应ISO标准数值，避免出现扳手无法适配的问题；螺母的对边尺寸与螺栓头部保持一致，厚度符合标准级螺母的受力要求，螺纹孔与螺杆的同轴度公差控制在合理范围内，保证装配时螺纹旋合顺畅无卡滞；平垫圈的内径略大于螺栓公称直径，外径与螺母端面尺寸匹配，厚度满足承压变形量要求，不会在额定预紧力下出现过度形变。在实际设备装配中，这套组合件可用于两块及以上板件的可拆卸连接，比如设备机架的型材拼接、钣金护罩的固定、传动部件的基座连接等场景，只要被连接件的总厚度在螺栓有效夹持范围内，都可以通过这套组合件实现可靠紧固，后期维护拆卸也十分便捷，无需破坏被连接件结构即可完成拆装作业。建模时还原了螺纹的真实牙型结构，而非简化的装饰性螺纹，可直接用于装配干涉检查、拧紧力矩仿真、连接强度校核等工程场景，也能作为标准件库元素导入各类设备装配体中，减少重复建模的工作量。
