φ60规格ABS材质夹持用壳体结构

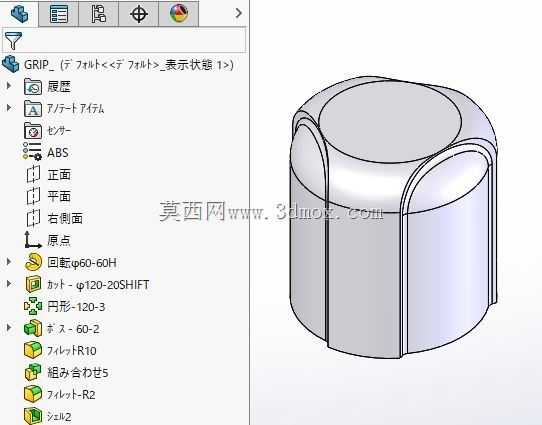

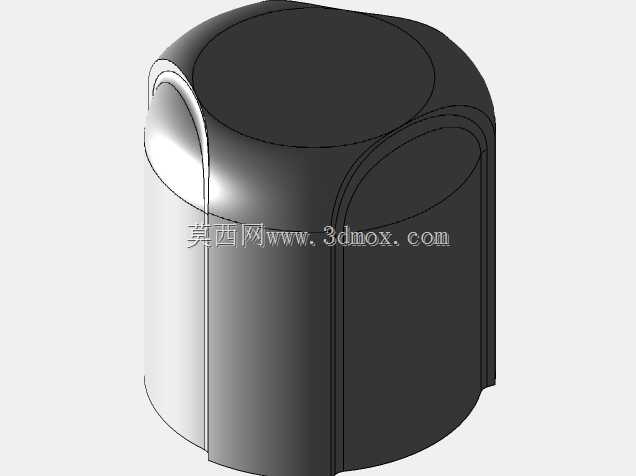

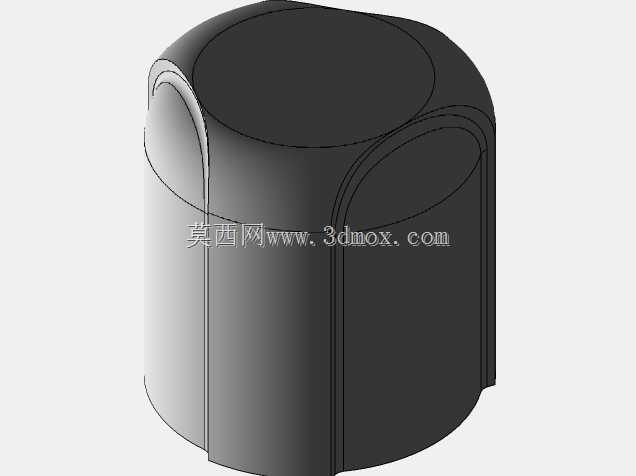

这款夹持类壳体零件，主要适配手动夹钳、快速工装夹具的握持端使用，在生产线工位工装、手动定位夹具、小型检具的手持操作段十分常见，日常作业中操作人员通过握持该部件完成夹钳的开合施力，实现对工件的快速夹紧与松脱，适配圆形截面的夹持工位，尤其是直径60mm规格的夹钳主体，安装后可覆盖夹钳的操作端金属结构，避免金属棱角划伤操作人员手部，同时ABS材质的绝缘属性也能在涉及低压带电装配的工位起到基础防护作用。从结构设计来看，整体采用圆柱主体搭配三处竖向圆弧凸起的造型，圆柱主体内径匹配φ60的夹钳外轮廓，安装时可直接套入夹钳操作端，通过内部的卡槽结构与夹钳本体实现周向定位，避免施力时出现相对转动；三处竖向圆弧凸起沿圆周均匀分布，凸起的圆弧半径经过人体工学适配，握持时手指可自然贴合在凸起之间的凹槽区域，施力时的受力分布更均匀，长时间操作也不会出现局部硌手的问题。壳体总高度控制在60mm，安装后不会超出夹钳操作端的轴向边界，不会和夹钳的夹紧臂、联动结构产生运动干涉，壁厚设置为2mm，既保证了ABS材质成型后的结构强度，在日常握持施力时不会出现壳体开裂、变形的问题，也不会因为壁厚过大导致整体重量超标，增加操作人员的手部负荷。设计过程中，所有外轮廓的棱边都做了R2的圆角过渡，包括顶部端面与圆柱面的衔接处、竖向凸起与主体圆柱的衔接处，完全消除了锐边，避免装配和使用过程中出现划伤；顶部采用平面封边结构，既可以遮挡夹钳内部的联动零件，避免加工碎屑、车间粉尘进入夹钳的铰接缝隙造成卡滞，也能在顶部预留标识粘贴区域，方便车间做工位工装的编号管理。材质选用ABS，主要考虑到该材料的抗冲击性能较好，车间日常使用中偶尔的磕碰、跌落不会造成壳体碎裂，同时材料的表面摩擦系数适中，手部出汗或者沾有少量切削液时握持也不会打滑，相比金属握持件重量更轻，相比软胶材质更耐车间的油污、切削液腐蚀，日常清理只需擦拭即可，不会出现材质溶胀、老化发粘的问题。在安装适配性上，该壳体的内部轮廓完全匹配对应规格夹钳的操作端外形，不需要额外做二次加工就可以直接装配，内部的定位筋位置和夹钳上的定位槽一一对应，装配后轴向不会出现窜动，配合间隙控制在0.2mm以内，既方便装配时的套入，也不会出现使用时的晃动异响。
