JIS标准NOK型骨架油封密封件

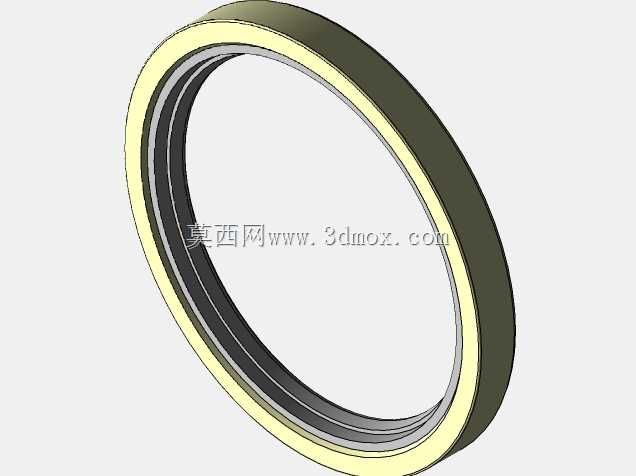

在各类旋转轴系的密封设计场景中，骨架油封是应用覆盖范围极广的接触式动密封元件，从常规工业减速机、液压泵、机床主轴，到工程机械的行走机构、汽车传动系统，但凡存在旋转轴伸出壳体、需要阻隔内部润滑油泄漏同时阻挡外界粉尘、泥水侵入腔体的部位，都能见到这类密封件的身影。本次建模的这款油封对应JIS标准规格，适配轴径100mm、腔体安装孔径125mm的安装边界，密封唇口的轴向安装宽度为13mm，建模过程中完全参照实物的结构比例还原，外层金属骨架的包覆形态、唇口的橡胶厚度、内置环形弹簧的卡槽结构都做了精准复刻，能直接用于设备装配阶段的干涉检查、密封布局验证。做旋转轴密封设计时，很多新手容易忽略安装倒角与唇口过盈量的匹配，这款油封的唇口采用了不对称的唇形设计，主唇口朝向腔体内部，与轴面保持合理的过盈接触压力，配合环形弹簧的持续箍紧力，能在轴高速旋转时始终保持唇口与轴面的贴合，不会因为轴的轻微径向跳动出现密封间隙；副唇口朝向外侧，主要作用是阻挡外界的粉尘、杂质进入主密封区域，避免杂质磨损主唇口和轴面，延长密封件的整体使用寿命。在实际设备装配中，这类油封的安装需要注意腔体孔的导入倒角不能有锐边，轴端要做圆滑过渡引导，避免装配时刮伤橡胶唇口；同时唇口的安装方向绝对不能装反，一旦主唇口朝外，不仅无法阻挡内部润滑油泄漏，外界的杂质也会直接进入腔体内部，造成轴承、齿轮等传动件的异常磨损。建模时特意还原了金属骨架与橡胶体的包覆结合结构，外层的金属骨架是整个油封的刚性支撑，能保证油封压入安装孔后不会因为橡胶的弹性变形出现松动移位，橡胶体采用耐油丁腈橡胶材质，能适配常规矿物润滑油、润滑脂的工作环境，在-40℃到120℃的工作温度区间内都能保持稳定的密封性能。在做设备三维总装布局时，直接调用这类标准化的密封件模型，能快速核对安装位的尺寸匹配度，提前排查轴伸长度、腔体台阶高度与油封安装位的干涉问题，避免后期加工装配阶段才发现尺寸不匹配的问题，大幅缩短设计迭代的周期。很多设计人员在选型时只关注轴径和孔径的尺寸，忽略了油封的安装宽度与腔体深度的匹配，要是腔体深度小于油封厚度，压装后油封会突出腔体端面，不仅容易被端盖挤压变形，还会导致唇口的轴向位置偏移，直接影响密封效果；要是腔体深度过大，油封压装后位置过深，唇口可能无法对准轴面的预期接触位置，同样会出现泄漏隐患，这些细节在三维模型的装配验证环节都能直观排查出来。
