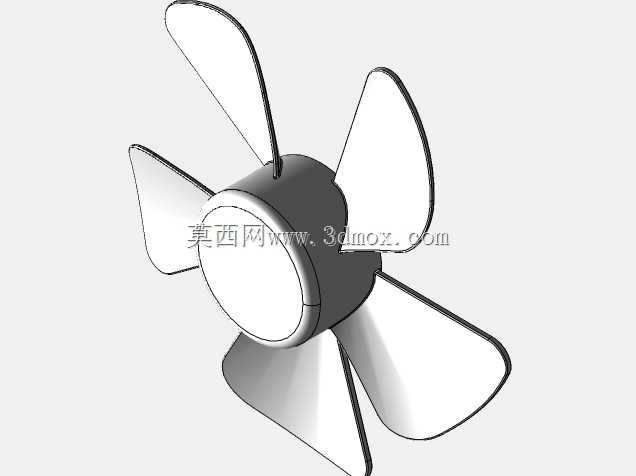

六叶轴流散热风叶结构设计方案

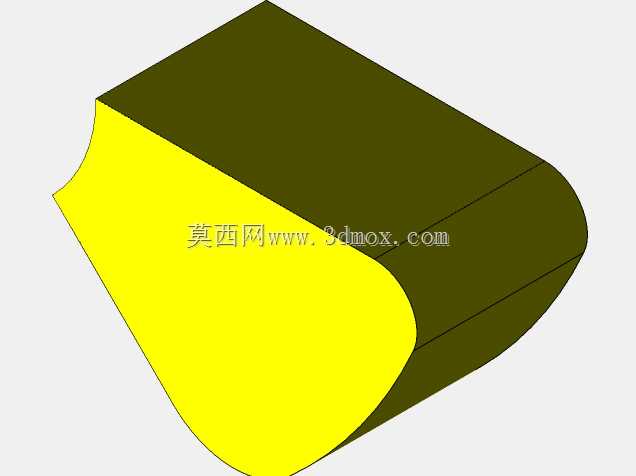

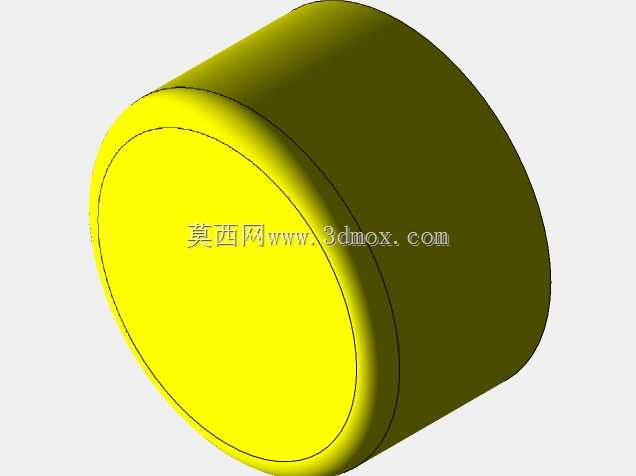

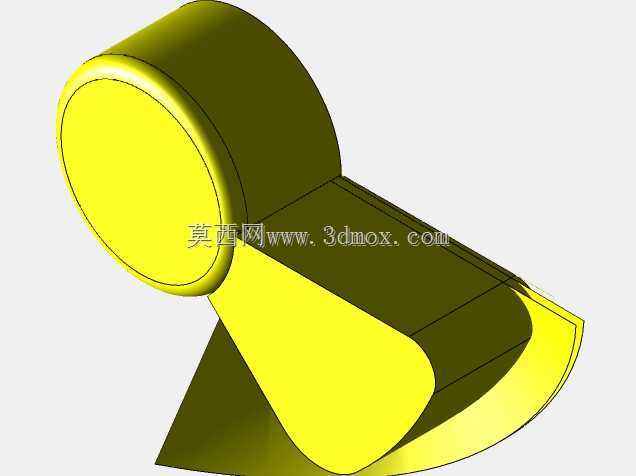

这类六叶轴流风叶是风冷散热系统里的核心做功部件，日常在机柜散热、小型设备通风、家电风冷模块里都能见到同结构的应用，核心作用是驱动空气定向流动，带走热源表面累积的热量，维持设备运行在合理的温度区间。从结构设计逻辑来看，六叶的布局是在风阻、风量、运行噪音三者之间做的平衡选型，相比三叶结构，相同转速下单叶承受的气动载荷更小，叶片厚度可以做的更均匀，运行时的动平衡表现更稳定，不会因为叶片数量少导致单叶切风的脉冲感太强，引发额外的结构振动；相比八叶及以上的密叶结构，六叶的风阻更低，相同功率的驱动电机下能获得更高的送风效率，不会因为叶片过密导致气流在叶道间形成紊流，损耗实际输出风量。叶片的翼型采用了等厚圆弧过渡设计，从叶根到叶尖的扭角逐步递减，叶根位置扭角更大，能承接轮毂传递的扭矩，减少根部的应力集中，叶尖位置扭角收小，能降低叶尖涡流的产生，减少运行时的气动噪音，叶片边缘做了小圆弧倒角处理，避免切风时产生尖锐的风噪。轮毂部分采用圆柱凸台结构，中心预留的安装位适配标准电机输出轴，轮毂直径和叶片回转直径的比例控制在1:4.2左右，这个比例下叶片的有效做功面积占比最优，不会因为轮毂过大挤占叶片的送风区域，也不会因为轮毂过小导致叶根固定强度不足，长期运行出现叶片根部开裂的问题。安装边界上，这类风叶的轴向安装尺寸需要预留出叶尖到导风罩5-8mm的间隙，间隙过小容易在运行时因为动平衡窜动碰擦导风壁，间隙过大则会在叶尖位置形成回流，降低实际送风效率，轴向定位需要靠轴端卡簧固定，限制风叶在电机轴上的窜动量，保证运行时的位置精度。做这类风叶的结构建模时，需要先通过曲线拟合出每个截面的翼型坐标，再通过放样生成叶片实体，之后做圆周阵列得到六叶结构，最后对叶根和轮毂的衔接位置做圆角过渡，减少应力集中的风险，建模完成后还需要做初步的质心配平，确保质心落在回转轴线上，减少后续实际做动平衡时的去料量。
