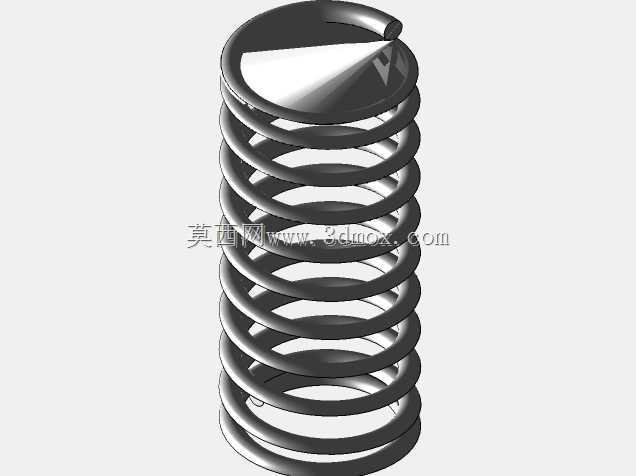

小线径圆柱压缩弹簧运动仿真结构

这类小线径圆柱压缩弹簧，在消费电子微动结构、小型精密仪器按键复位、微型气动元件复位回路里应用极广，日常做结构选型时，很多新手容易忽略弹簧的安装边界与运动行程匹配问题，最后要么出现压并失效，要么预压不足导致复位卡顿。从结构设计角度看，这款弹簧采用等节距圆柱螺旋构型，线径较细，适配小载荷往复运动场景，设计时首先要确认安装腔的径向预留间隙，弹簧外径与安装孔内壁需要留出单边0.1-0.2mm的活动余量，避免往复运动过程中弹簧外圈与孔壁发生剐蹭磨损，长期使用后出现弹力衰减、卡滞断裂的问题。自由高度的设定需要匹配工作行程与预压量，通常这类微型弹簧的预压量设置为总行程的15%-20%，既能保证初始状态下的复位推力足够，又不会因为预压过大导致弹簧长期处于高应力状态，缩短疲劳寿命。做运动仿真的时候，要重点关注弹簧在全行程压缩过程中的节距变化，确认压并高度小于设计要求的最小工作高度，避免结构运动到下死点时弹簧被压并产生刚性冲击，损坏周边配合的塑料或薄壁金属结构件。端部结构采用并圈磨平设计，安装时两端的支撑面可以更好地与安装座贴合，减少偏载受力的情况，很多小设备里的弹簧失效，往往不是因为载荷超过极限，而是安装时两端支撑不平行，弹簧长期受偏心力作用，局部应力集中出现断裂。在实际选型替换时，除了基础的尺寸参数，还要关注弹簧的刚度曲线，等节距弹簧的刚度是线性的，适合载荷与行程呈线性关系的复位场景，如果是需要变刚度的缓冲场景，就需要调整节距设计为变节距构型。建模过程中，螺旋扫掠路径的生成要严格匹配节距参数，端部并圈部分的扫掠路径需要单独调整节距，保证并圈位置的簧圈紧密贴合，磨平端的平面要与弹簧轴线垂直，垂直度误差控制在自由高度的1%以内，才能保证安装后的受力均匀。这类弹簧在装配时，通常一端抵在固定结构的沉台内，另一端与运动件的定位柱配合，定位柱的直径要略小于弹簧内径，留出径向活动空间的同时，避免弹簧压缩时出现径向窜动脱出的问题，很多消费电子的按键手感差，很大一部分原因就是弹簧定位结构设计不合理，按压过程中弹簧偏斜，导致按压力度不均匀。
