JIS标准内骨架双唇口油封密封件

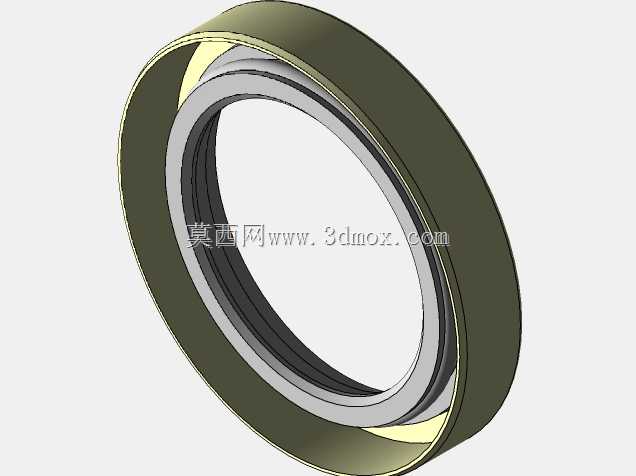

做液压系统、传动箱设计的时候，旋转轴的动密封选型一直是容易出问题的环节，很多设备跑冒滴漏的故障，追根溯源都是油封选型或者安装匹配不到位导致的。这款适配JIS标准的双唇口内骨架油封，是针对30mm轴径、45mm安装孔位的旋转轴工况设计的，安装槽的轴向宽度预留8mm的装配空间，选型的时候可以直接对应安装腔的尺寸做匹配，不用额外调整腔体的加工公差。从结构设计来看，外层的金属骨架是整个密封件的刚性支撑，压入安装腔体的时候不会出现橡胶件常见的翻边、扭曲问题，能保证外圆和腔体孔壁的过盈配合均匀，避免静态渗漏的问题。主密封唇口是接触旋转轴的核心工作面，设计的时候做了过盈量匹配，唇口的接触压力沿圆周均匀分布，轴旋转的时候能在唇口和轴表面形成一层极薄的稳定油膜，既可以阻挡腔体内部的润滑油向外泄漏，又不会因为接触压力过大导致唇口过早磨损。副唇口的作用主要是阻挡外部的粉尘、切削液、水汽进入腔体内部，在工程机械、机床主轴、汽车传动箱这类外部工况比较复杂的场景里，带副唇的结构比单唇油封的防护能力提升很多，能避免外部杂质进入摩擦面磨坏主唇和轴表面。建模的时候还原了骨架的包胶结构，唇口的倒角、弹簧槽的尺寸都和实物一致，做装配仿真的时候可以直接模拟压装过程，检查安装腔的倒角、轴端的导入角度是否匹配，避免实际装配的时候刮伤唇口。实际选型应用的时候要注意，这类油封适合线速度不超过12m/s的旋转轴工况，工作温度范围根据胶料配方可以覆盖-40℃到120℃的常规工况，安装的时候轴表面的粗糙度要控制在Ra0.8以内，不能有轴向的划痕，不然很容易顺着划痕出现渗漏。很多设计新人做密封选型的时候只看内外径尺寸，忽略了唇口的弹簧抱紧力、安装腔的公差配合，最后做出来的设备台架试验就出现渗漏，用这个三维模型做装配校核的时候，可以直观看到油封和轴、腔体的配合位置，提前排查干涉、过盈量不合适的问题，减少后期试制的整改成本。在齿轮箱、液压泵、电机输出轴这类需要旋转密封的部位，这类骨架油封是应用最广泛的密封形式，相比其他密封结构，它的结构紧凑，安装方便，成本也更低，只要选型和安装到位，正常工况下的使用寿命可以达到几千小时，能满足大部分通用工业设备的密封需求。
