15米直径立式钢制储液罐结构设计

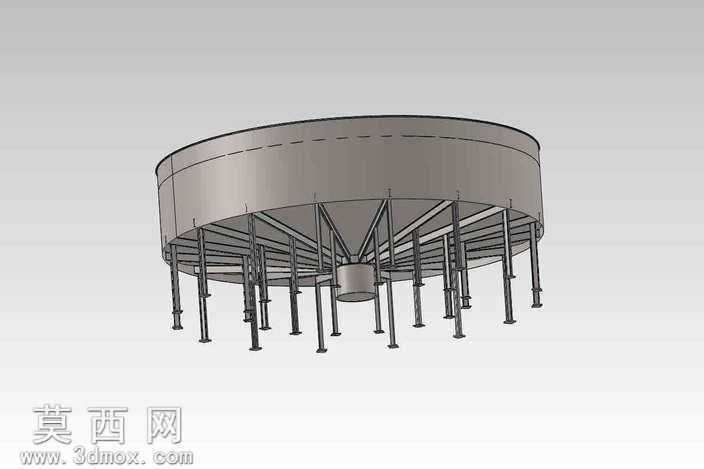

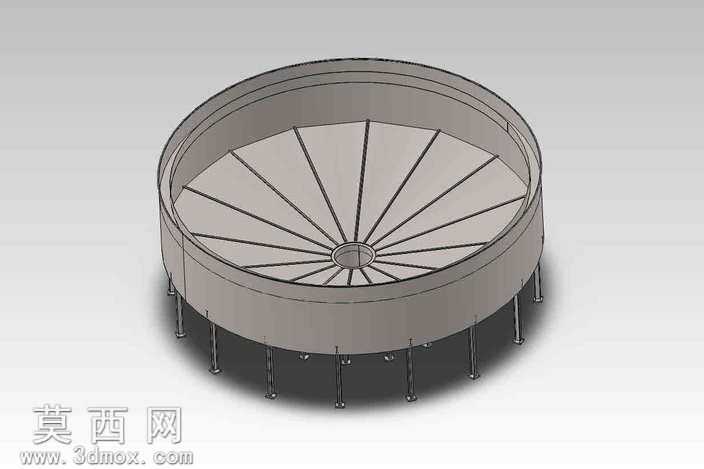

本作品为15米直径立式钢制储液罐的三维结构设计，建模过程严格遵循常压立式储罐的工程设计规范，采用自底向上的建模思路完成全结构搭建。首先在三维建模环境中绘制罐体的基准截面，以中心轴线为基准定位所有支撑构件与罐体主体的相对位置，确保整体结构的同轴度与对称性符合工程要求。罐体主体采用薄壁回转体特征构建，筒壁部分通过拉伸薄壁特征生成，顶部与底部的封板采用平面拉伸特征完成，建模过程中对筒壁的拼接焊缝位置做了简化示意，保留了工业储罐的典型外观特征。支撑结构部分采用阵列化建模方式，首先完成单根支撑立柱与顶部斜撑的构件建模，包含立柱底部的固定端结构、斜撑与罐底的连接节点、中心集液筒的连接结构，再以罐体中心轴为阵列中心，完成周向均匀排布的所有支撑构件生成，既保证了支撑结构的排布均匀性，也提升了建模效率，同时准确还原了大型立式储罐多立柱支撑的受力结构特点。材质设置上，罐体主体与所有支撑构件均赋予哑光碳钢材质，调整材质的粗糙度与金属反射参数，还原钢制工业设备的真实质感，渲染过程中采用柔和的环境漫反射光源，避免强反光造成的结构细节遮挡，清晰展现罐体的轮廓线条、支撑构件的排布逻辑与各部件的连接关系。结构设计上，中心位置设置向下延伸的集液筒，匹配储罐底部排液的功能需求，周向斜撑从罐底中心区域辐射连接至各立柱上部，形成稳定的桁架式支撑结构，可有效分散罐体满载时的竖向载荷，避免罐底局部应力集中，立柱底部的法兰式固定端结构，也还原了现场安装时的地脚固定形式。整体建模过程未添加冗余装饰特征，所有结构均围绕立式储液罐的实际功能与受力逻辑设计，各部件的尺寸比例符合15米直径储罐的工程常规参数，可作为储罐结构认知、方案展示、工程教学的参考三维模型，清晰展现大型立式钢制储液罐的典型结构组成与支撑布局特点。
