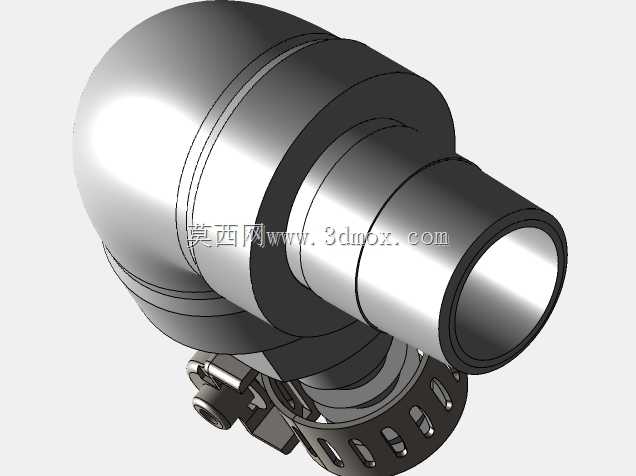

带卡箍90度弯通软管快接水接头

这款弯通接头主要面向小通径流体输送管路的快装场景，适配内径φ10的柔性软管，在小型冷却循环系统、气动水路辅件、实验台流体管路、小型设备给排水支路中都有广泛应用，尤其适合需要频繁拆装维护、管路走向需要直角转向的布设场景，相比硬管弯折的方案，这类预制弯头接头能避免管路弯折造成的通径缩窄、流阻陡增问题，同时搭配集成的卡箍结构，无需额外采购紧固件即可完成软管端的锁紧固定。从结构设计逻辑来看，接头整体采用90度直角弯转构型，弯弧段做了等通径圆滑过渡，内壁没有突兀的台阶或锐角，能最大程度降低流体经过时的局部压力损失，减少紊流产生的振动与噪音。一端为阶梯式竹节倒刺结构，插入软管后倒刺会嵌入软管内壁，配合外侧的快装卡箍，能在0.6MPa以内的水压下保持可靠密封，不会出现软管拔脱、渗漏的问题；另一端为外螺纹连接端，可直接对接设备本体上的内螺纹接口，螺纹段预留了足够的拧入长度，安装时可根据实际布设角度微调接头朝向，适配不同的管路走向需求。安装边界方面，接头弯转后的两端轴线垂直，安装时需要预留足够的操作空间供卡箍开合锁紧，竹节端插入软管的深度为15mm，布设管路时需要提前核算这段插入长度对软管总长度的影响，避免软管长度不足产生拉扯应力。卡箍采用扳扣式快锁结构，无需专用工具即可完成锁紧与松脱，日常维护时徒手就能完成管路拆装，相比传统的喉箍拧紧方案，拆装效率提升明显，且锁紧力均匀，不会出现因拧紧力过大压裂软管、或拧紧力不足渗漏的问题。接头的金属本体采用一体成型工艺，弯弧段壁厚均匀，没有焊接接缝，长期使用不会出现焊缝腐蚀渗漏的问题，表面做了防锈处理，在常规水介质、弱腐蚀性冷却液环境下都能稳定工作。在三维建模过程中，这类接头需要重点还原卡箍的开合活动行程、竹节倒刺的尺寸公差、螺纹段的标准牙型，确保装配仿真时能准确模拟软管插入、卡箍锁紧的完整装配流程，为管路布设的干涉检查提供准确的模型依据，避免实际安装时出现接头与周边结构件干涉、卡箍无法正常扳动的问题。
