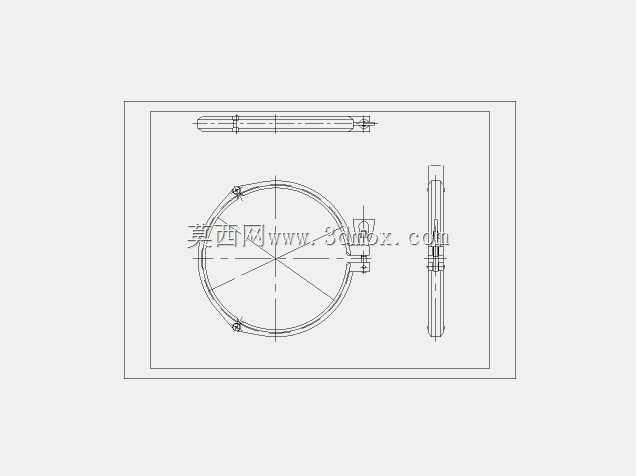

30度角不锈钢快开卡箍锁紧连接件

这类30度角卡箍常应用在洁净流体管路、真空输送系统、食品医药生产管线的快拆连接场景，相比普通平口卡箍，它能适配带30度密封锥面的接头配对，在需要频繁拆装清理、定期更换密封件的管段上，拆装效率比法兰螺栓连接高出数倍，不需要额外对齐多组螺栓孔，单人借助简单工具就能完成锁紧与松脱操作。从结构设计来看，整个卡箍采用分段铰接式环形结构，多段箍体通过销轴连接形成闭环，开口端设置偏心锁紧机构，扳动锁紧扳手时，偏心结构会拉动箍体收紧，让内侧的密封斜面均匀压合在配对接头的锥面上，实现周向均匀的密封压紧力，避免局部应力集中导致的密封失效。设计时需要重点关注铰接点的转动间隙，间隙过大会导致锁紧后箍体不同心，密封面压合不均出现泄漏，间隙过小则会在拆装时出现卡滞，尤其是不锈钢材质在温差变化下出现微量膨胀时，过小的配合间隙容易导致铰接点抱死。卡箍的内侧密封槽与接头锥面的配合公差需要严格控制，30度锥角的角度偏差不能超过正负15分，否则会导致密封面线性接触而非面接触，大幅降低密封性能，在负压工况下甚至会出现密封件被吸入管路的风险。安装边界方面，这类卡箍需要在接头两侧预留足够的扳手操作空间，锁紧扳手的转动行程范围内不能有其他管线或结构件遮挡，否则无法将扳手扳到锁紧死点位置，运行过程中受管路振动影响容易出现松脱。箍体的壁厚设计需要匹配对应的公称通径，在满足锁紧强度要求的前提下尽量降低整体重量，避免管路接头处承受额外的偏重载荷，尤其是在薄壁不锈钢管路应用中，过重的卡箍会长期给管路接头施加附加弯矩，长期运行容易导致接头焊缝处出现疲劳裂纹。锁紧机构的搭扣位置做了防脱结构设计，扳手扳到锁紧位置后会被搭扣限位，即使受一定的外力碰撞也不会意外弹开，在有振动的工况下使用时，还可以额外加装防松卡销，进一步提升连接可靠性。这类卡箍的材质选用不锈钢，主要是为了适配洁净工况的耐腐蚀要求，表面经过抛光处理后不容易残留物料，清洗消毒时无卫生死角，符合食品医药行业的卫生级设计要求。
