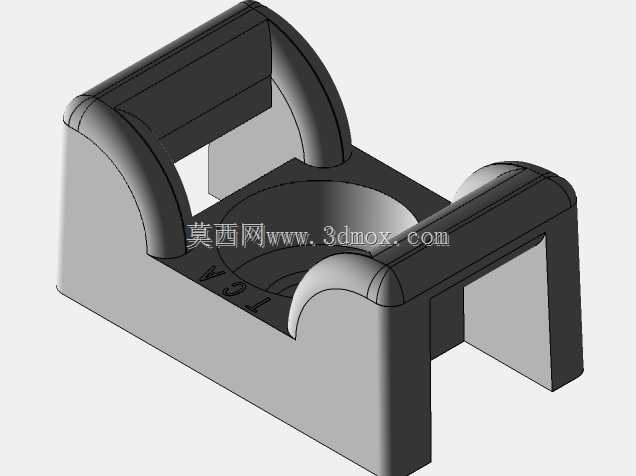

尼龙材质电缆扎带安装固定座结构

这类尼龙材质的扎带安装固定座，多用于电气柜内部布线、设备线束排布、轨道交通车载线缆固定、工业自动化生产线走线防护场景，相比传统胶粘式线卡，其卡扣式结构无需额外涂胶，适配开有对应安装孔的金属板、绝缘板安装面，能在高低温交变、存在轻度油污的工业环境下保持固定强度，避免线缆长期受震动出现移位、磨损外层绝缘皮的问题。从结构设计来看，固定座主体采用U型承托基底，中心预留沉头安装孔，可适配对应规格的自攻螺丝或卡入式铆接件完成基面固定，四个边角设置的弧形导向卡扣，能快速卡入标准宽度的尼龙扎带，卡扣边缘做了R0.8的圆角过渡，不会割伤扎带带身，同时预留的扎带穿入间隙做了0.2mm的余量设计，既保证扎带穿入顺畅，又不会出现扎带在座体内松旷晃动的情况。设计过程中首先要匹配对应规格扎带的带身宽度与厚度，确定卡扣的内槽尺寸，避免出现扎带无法穿入或者卡接过松无法锁止线束的问题；其次要核算安装基面的开孔尺寸与固定座底部的定位凸台尺寸，凸台高度比常规安装板厚大0.1mm，安装后能卡入板孔实现预定位，无需操作人员手扶即可拧入紧固件，提升装配效率。安装边界方面，固定座底部为平整贴合面，要求安装基面的平面度误差不超过0.3mm，否则会出现贴合间隙，长期受震动容易导致固定螺丝松动；相邻两个固定座的排布间距，要根据所固定线缆的直径、线束重量调整，常规直径10mm以下的弱电信号线缆，排布间距控制在150-200mm即可，动力线缆因为自重更大，排布间距需要缩小到100mm以内，同时要避开设备上的运动部件行程范围，预留至少5mm的安全间隙，防止运动部件剐蹭线束。固定座两侧的挡边高度做了针对性设计，刚好能托住扎带捆扎后的线束底部，避免线束直接贴在安装基面上，留出的通风间隙能帮助线束散热，在潮湿环境下也能减少基面凝露对线束外层的腐蚀。材质选用尼龙66添加抗UV助剂，既保证足够的结构韧性，在低温环境下不会出现脆裂，又能在户外设备上使用时延缓老化速度，中心安装孔的沉头深度适配标准沉头螺丝的头部尺寸，安装后螺丝头部不会高出座体表面，避免剐蹭穿过的线束外层。
