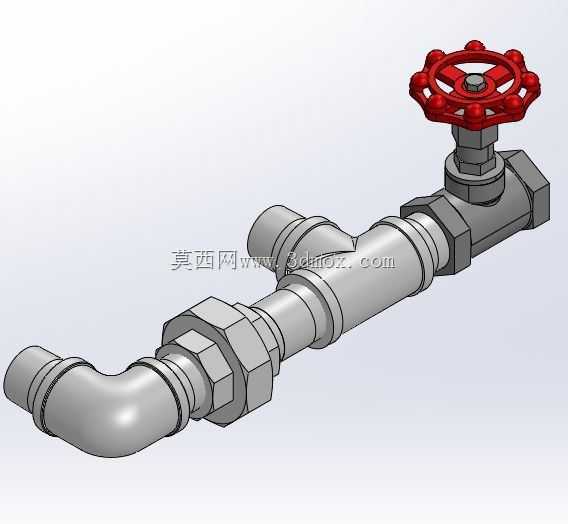

25A规格带手动球阀管路连接组件

这套管路组件主要面向中小通径流体输送场景设计，常见于小型生产线的冷却水支路、气动控制回路、低压洁净流体输送工位，也可适配小型化工试验装置的介质输送段，在设备改造、工位管路加装场景中，能直接匹配对应通径的现有管路接口，减少现场改制的工作量。组件集成了手动截止球阀、90°弯头、活接接头、螺纹接头、奶咀等常用管路连接件，无需单独采购散件拼接，可直接完成一段带通断控制、转向转接、多接口适配的管路布设，球阀采用手轮式操作结构，手轮防滑棱边设计适配戴劳保手套操作，转动阻尼适中，可在带压工况下完成管路通断调节，阀杆密封结构采用常规压盖填料设计，日常维护时无需拆解整段管路即可完成密封件更换。设计阶段优先考虑现场安装的容错性，所有对接位置均预留活接结构，安装时可先将各段管路初步对位，再通过活接螺母锁紧密封，避免硬对接时的螺纹错扣、密封面压偏问题；弯头采用等通径90°弯转结构，流道内壁做圆弧过渡，减少介质流经时的压损与紊流，避免杂质在转角位置沉积堵塞。整体管路通径为25A，各段接头的螺纹规格统一匹配对应25A管路标准，活接位置的密封面采用平面加密封垫圈的结构，适配橡胶、四氟等常用密封垫片，安装时无需特殊工装，普通管钳、活动扳手即可完成装配。手轮安装高度在管路轴线以上合适位置，操作时不会与相邻管路、安装面产生干涉，管路整体排布时，各接头的锁紧螺母预留了足够的扳手操作空间，无需额外加工避让位。螺纹接头的有效旋合长度符合常规管路安装标准，既保证连接强度，也避免旋入过长导致的流道缩径问题，奶咀接口可直接适配对应规格的柔性软管，满足硬管转软管的工位转接需求，短节段可根据现场安装距离灵活调整，适配不同安装间距的接口对接。整套组件的结构设计完全贴合现场管路安装的实际操作逻辑，没有冗余结构，所有外露棱角均做倒角处理，避免安装时划伤操作人员，各部件的材质适配常规低压流体输送要求，可根据实际输送介质更换对应材质的密封件，无需改动主体结构。
