运动相机转接安装固定支架结构

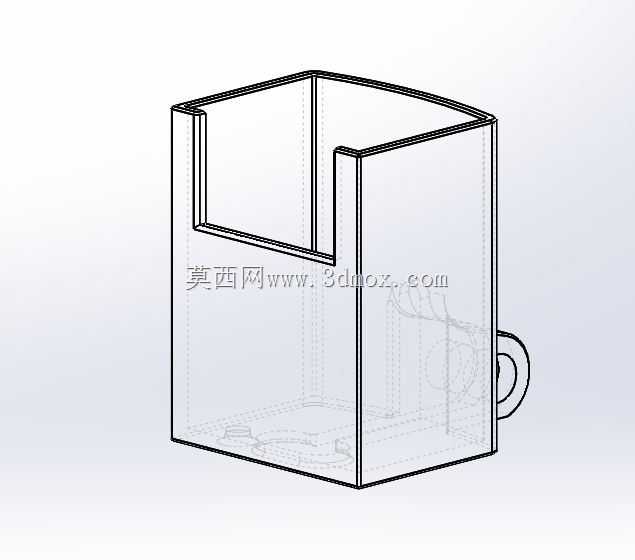

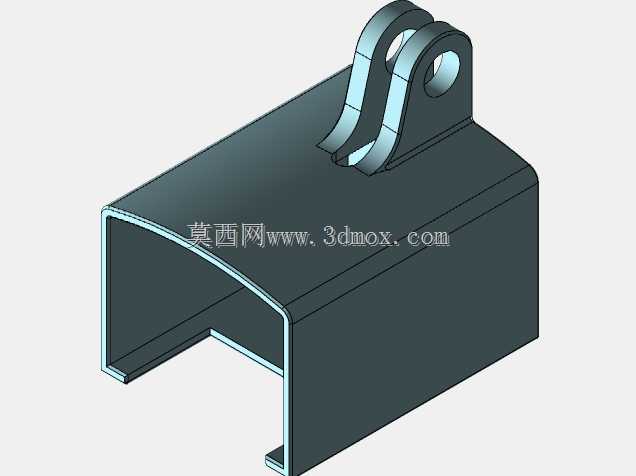

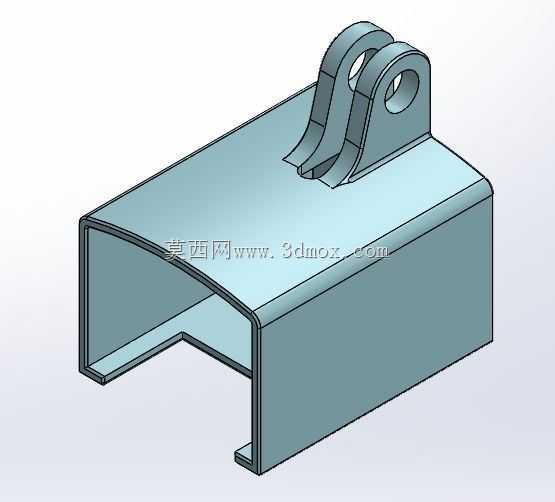

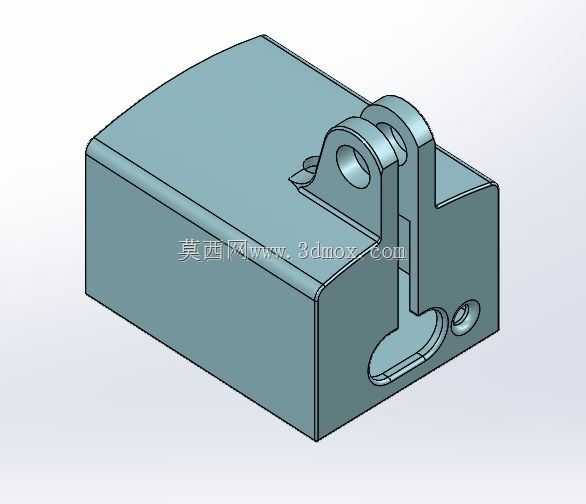

这款支架主要面向户外拍摄配套场景，适配运动相机与外接挂载点位的连接需求，日常可用于骑行头盔侧边固定、手持稳定器拓展、户外背包肩带挂载等场景，解决运动相机在不同载具上的快速装拆、角度可调的安装问题。从结构设计来看，主体采用U型包覆式腔体结构，腔体开口侧设置内折限位边，能够直接卡入对应宽度的安装基座，不需要额外打孔即可实现初步卡接定位，腔体的弧形顶面贴合挂载面的曲面轮廓，避免安装后出现局部应力集中导致的支架变形。顶部的双铰接耳座是核心功能结构，两个平行耳片上同轴加工铰接通孔，孔位边缘做了倒角处理，既可以穿入锁紧螺丝实现与相机底座的铰接配合，也能通过螺丝锁紧力度调节转动阻尼，满足拍摄时不同俯仰角度的固定需求，耳片与主体顶面之间设置了过渡加强筋，避免频繁调整角度时耳片根部出现断裂。设计过程中优先考虑了安装边界的适配性，U型腔体的内部净宽、内折边的卡扣深度都匹配常规运动相机拓展基座的通用尺寸，不需要额外定制适配片即可直接装拆，耳座的铰接孔中心到腔体顶面的高度经过反复校核，保证安装相机后不会与挂载面产生干涉，转动调整角度时也不会碰到周边的其他附件。支架整体采用钣金弯折成型工艺，壁厚均匀，弯折处做了圆角过渡，既保证整体结构强度，也避免锐边划伤操作人员或者设备表面，腔体的开口端做了微扩口导向设计，安装时可以快速对准卡入基座，不需要反复对位调整。实际使用时，只需要将U型腔体对准挂载基座的卡接位推入，听到卡扣卡入的声响后即可完成初步固定，再将相机底座对准双耳座的孔位穿入锁紧螺丝，调整到需要的拍摄角度后拧紧螺丝即可完成安装，拆卸时只需要松开卡扣即可快速取下支架，不需要借助额外工具，能够满足户外场景下快速拆装的使用需求。结构上没有多余的冗余设计，所有弯折角度、孔位位置都围绕安装便捷性、连接可靠性做了优化，在保证足够连接强度的前提下尽可能压缩整体体积，减少安装后的突出高度，降低户外使用时被外物磕碰的概率。
