椿本RF2060S带附板输送链条结构

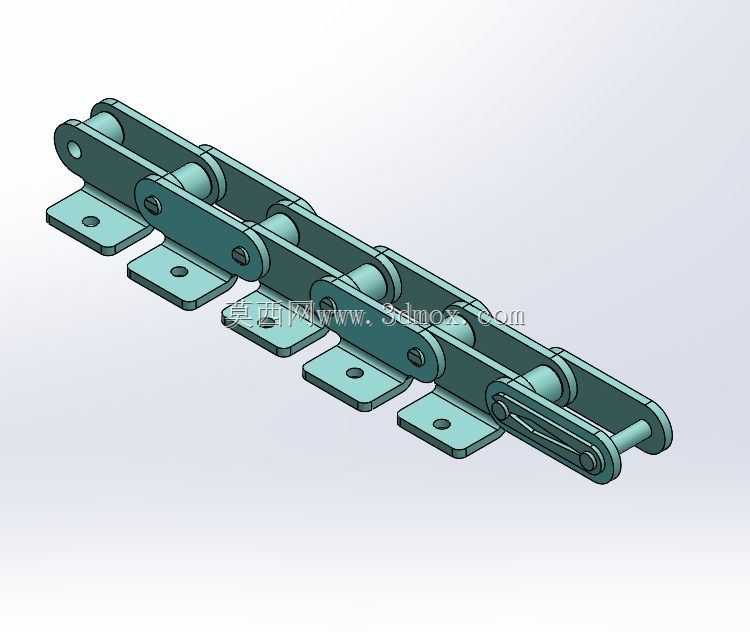

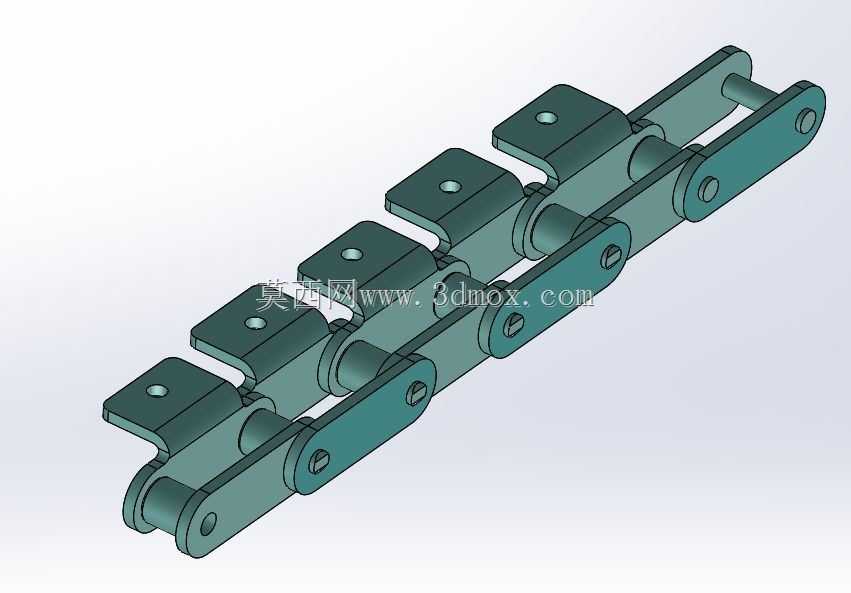

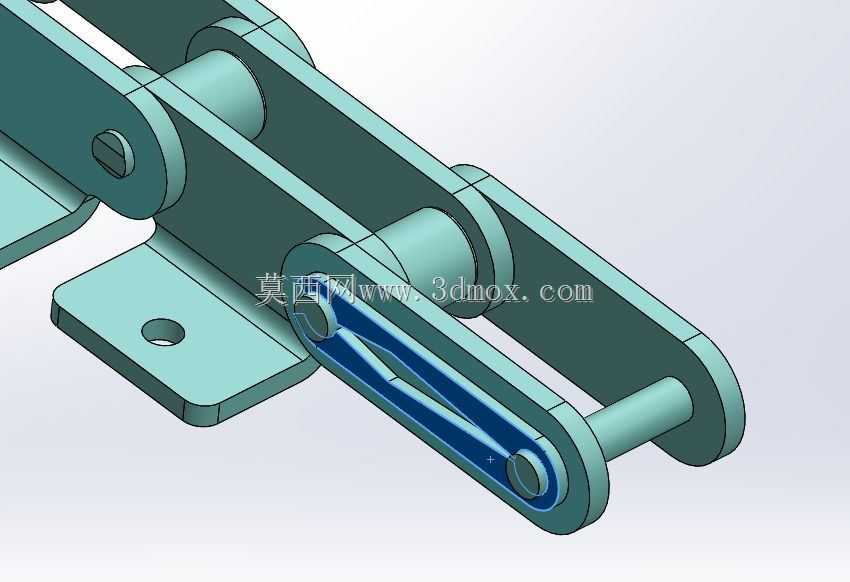

这款带单侧附板的双节距输送链条，主要面向中重载工况下的物料输送场景，常见于汽车焊装线工件输送、食品加工生产线托盘输送、物流分拣线载具拖动、重型包装线物料移送等环节，作为传动与承载一体化的部件，既承担链轮啮合传递动力的作用，也可通过附板直接安装工装托架、载具拨块、推板等外接构件，省去额外的连接转接件，精简输送线的整体结构。从结构设计来看，链板采用了中碳钢调质处理的平直轮廓，内外链板的孔位同轴度公差控制在0.02mm以内，保证链节铰接时转动灵活无卡滞，销轴与套筒的配合间隙经过反复校核，既满足常温工况下的润滑脂存储需求，也能适应多尘环境下的杂质容纳空间，避免磨粒磨损过快导致链条伸长失效。附板采用折弯一体成型结构，安装孔位的位置度严格匹配行业通用输送附件的安装尺寸，孔边做了倒角处理，避免安装螺栓时刮伤螺纹镀层，附板与外链板的铆接部位采用了过盈配合加端面冲点的防松结构，在反复启停、冲击载荷的工况下不会出现附板松脱移位的问题。从安装边界来看，该链条的节距为38.1mm，对应RF2060S系列的标准尺寸，滚子直径11.91mm，内节内宽12.7mm，适配齿数12齿以上的标准双节距链轮，安装时需保证两轴的平行度公差在千分之一以内，避免链条出现偏磨、侧爬链轮的问题；附板的安装面高度距离链条铰接中心的尺寸经过精准控制，当多根链条并行使用时，可保证外接托架的平面度误差控制在0.5mm/m以内，不会出现载具倾斜、卡滞的情况。设计过程中针对链条的垂度也做了对应考量，当水平布置输送时，中心距1米的工况下初始垂度控制在中心距的2%左右即可，无需额外加装张紧结构就能保证啮合平稳，垂直布置时则需要配合导轨限制链条的横向摆动，避免运行过程中出现晃动异响。链条的铰接部位预留了润滑脂注油通道，可在不停机的状态下通过集中润滑系统定期补脂，适配连续化生产的长线作业需求，减少日常维护的停机时间。
