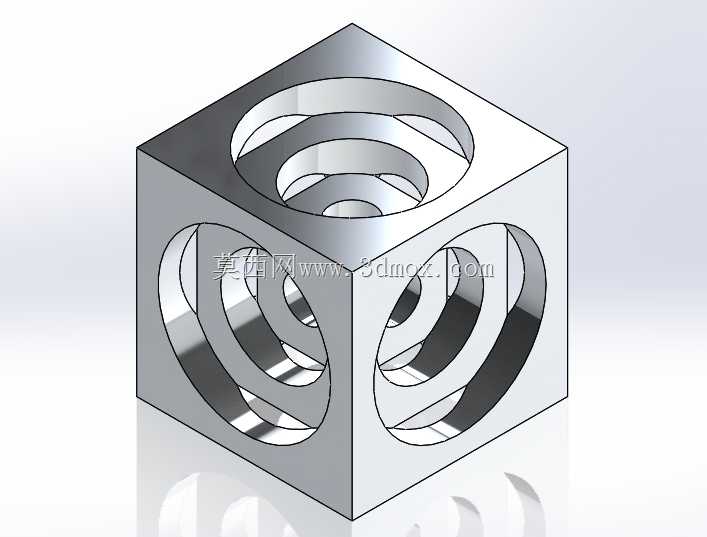

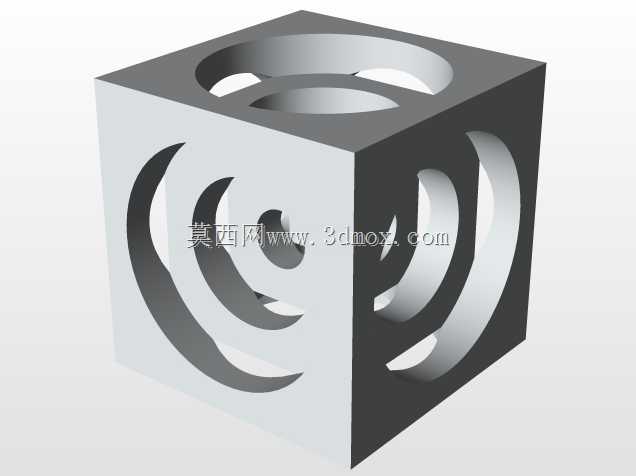

镂空嵌套同心环立方体盒结构设计

这款立方体盒结构在机械教学演示、几何结构验证场景中应用较多，也可作为小型精密元器件的收纳载体，或是设备内部的缓冲隔腔构件使用。从功能特性来看，六个面均开设同心环形镂空，既大幅降低了构件整体重量，又能保证立方体框架的结构刚性，环形镂空的边缘做了等厚处理，不会出现应力集中的薄弱区域，嵌套的同心环结构在三个正交方向上完全贯通，可实现多方向的流体导通或是光线穿透，部分光学测试工装中也会采用这类结构作为光路校准的基准载体。设计过程中优先确定了立方体的基准外轮廓，以正六面体的几何中心作为所有同心环的公共圆心，三个正交方向的环形结构完全对称，每一层环的壁厚保持一致，相邻环之间的连接筋宽度均匀，避免加工过程中出现薄壁变形问题。外形尺寸可根据实际安装边界灵活缩放，基准版本的外轮廓为正六面体，安装时可依托立方体的平面作为定位基准，无需额外设计复杂的装夹结构，六个平面的平面度公差可控制在机械加工常规精度范围内，适配普通铣床、3D打印等多种加工工艺。实际选型使用时，若作为收纳构件使用，可在内部同心环形成的空腔中放置圆柱形零件，环形结构的内壁可对零件形成径向限位，避免运输过程中出现窜动；若作为流体导通构件使用，三个方向贯通的环形通道可实现多管路的汇流导通，对称的结构能保证各方向流体阻力一致，不会出现偏流问题。建模过程中需注意三个方向环形结构的布尔运算顺序，优先绘制立方体基体后，分别在三个正交基准面上绘制同心环草图，拉伸切除时要保证各方向切除深度完全贯通，同时检查环形结构相交位置的壁厚，避免出现零厚度几何体导致加工或3D打印时出现破面，所有环形的棱边可根据使用需求做微小倒角处理，去除加工毛刺的同时也能减少应力集中。这类对称结构在做有限元分析时，可仅取八分之一模型进行仿真计算，大幅缩减计算量，对称约束施加在三个正交剖切面上即可还原整体结构的受力表现，常规工况下，这类结构的受压能力远高于同重量的实心立方体框架，镂空区域占比越高，减重效果越明显，同时可根据实际负载调整环形壁厚与连接筋宽度，在刚性与重量之间找到最优平衡点。
