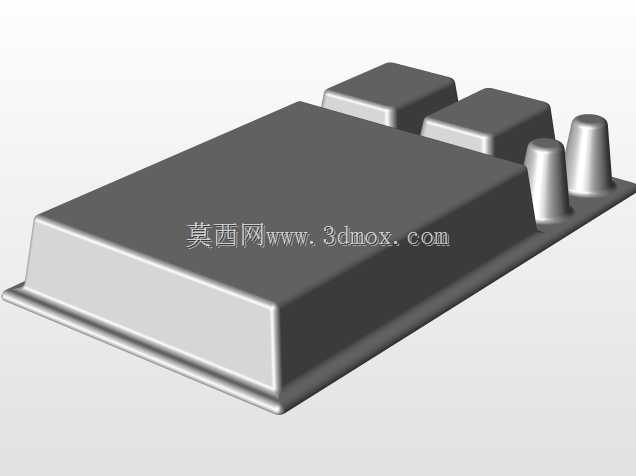

带定位凸柱与限位凸块的工业承载托盘

这类带定位结构的承载托盘，在精密零部件加工、电子元器件组装、小型注塑件周转的产线场景中应用十分广泛，和普通平面托盘不同，它不需要额外加装泡棉衬垫或者定位治具，依靠本体一体成型的结构就能完成工件的固定限位，减少产线换型时的治具准备工作量。从结构设计来看，托盘主体采用带翻边的盒型承托面，翻边结构一方面提升了托盘整体的抗弯折刚度，避免堆叠或者承载较重工件时盘面出现翘曲变形，另一方面翻边形成的下沉边界，能在托盘堆叠时实现上下层的嵌套定位，防止周转运输过程中托盘层间滑移掉落。盘面一侧设置的两个方形凸块，主要用于匹配工件底部的方形凹槽，完成工件在托盘上的粗定位，避免工件在水平面上出现大范围窜动；旁边设置的两个锥形凸柱，锥面结构具备导向导入作用，即使工件放置时存在少量位置偏差，也能顺着锥面滑入准确的定位位置，锥柱的柱段部分和工件的定位孔形成小间隙配合，将工件的位置公差控制在装配允许的范围内，不需要操作人员反复调整工件位置就能满足后续工位的取件精度要求。在安装边界的考量上，这类托盘的外形尺寸通常匹配标准周转箱的内部容纳尺寸，也适配自动化产线上的输送线辊筒间距，不会出现卡滞或者输送过程中歪斜的情况；盘面的有效承载区域避开了凸块和凸柱的安装位置，预留出足够的取件空间，方便机械手或者操作人员抓取工件时不会和定位结构发生干涉。设计过程中需要重点控制凸柱的拔模角度，既要保证锥面的导向效果，也要避免角度过大导致定位间隙超差，同时凸块和凸柱的根部都做了圆角过渡，减少应力集中，避免频繁取放工件导致结构根部出现开裂问题；承托面的平面度控制在合理范围内，不会因为盘面变形导致工件放置后出现倾斜，影响后续检测或者装配工序的精度。这类托盘既可以用于工序间的工件临时存放，也能直接作为清洗工位的承载治具，一体成型的结构没有多余的拼接缝隙，不会积存清洗液或者加工碎屑，清理维护十分方便，在小零件批量加工的产线上能有效降低工件磕碰划伤的概率，提升工位间的周转效率。
