CO2激光切割机斧头式X轴反射镜架

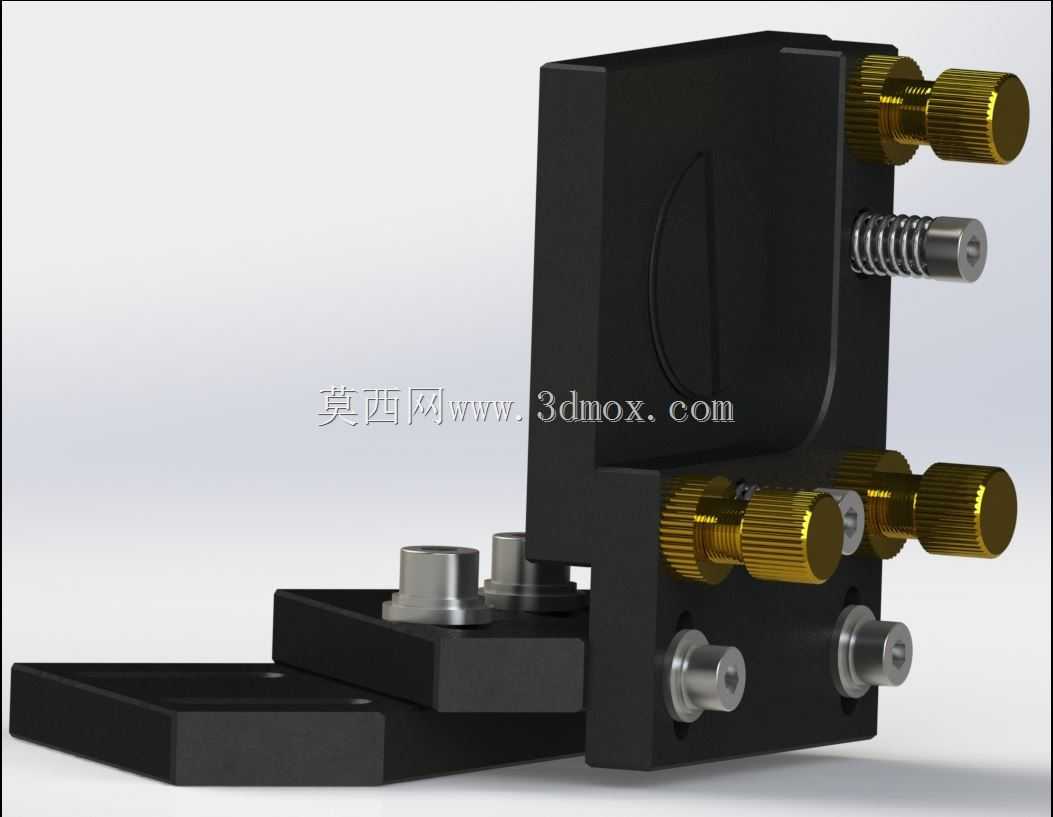

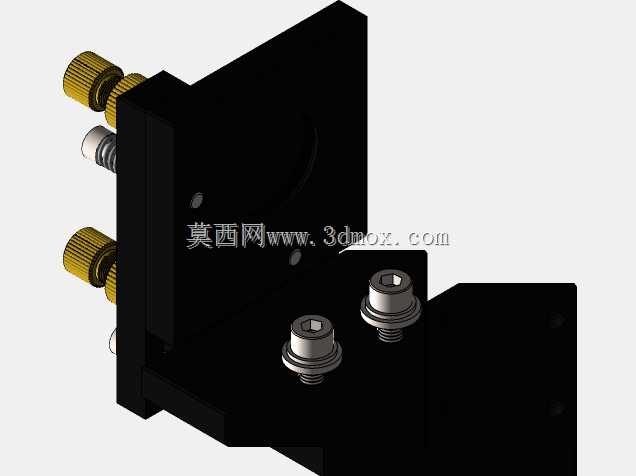

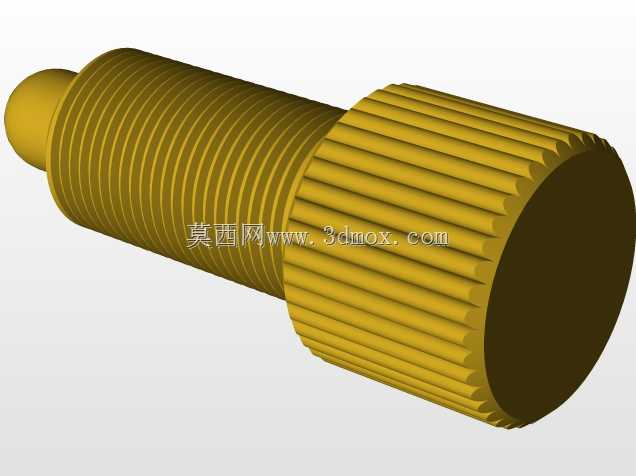

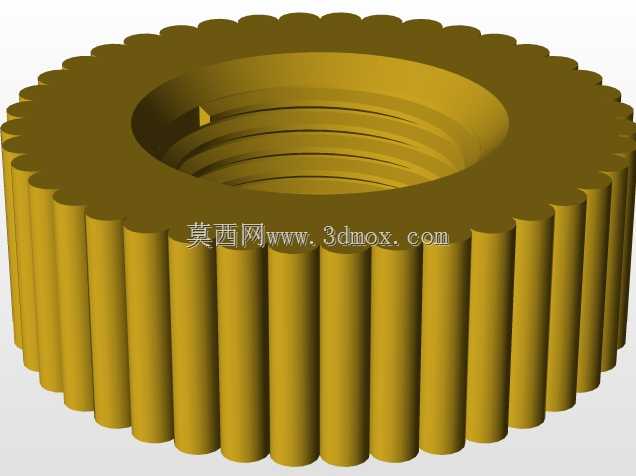

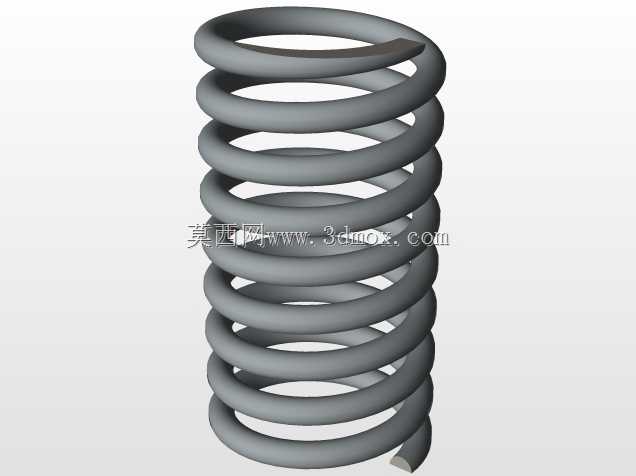

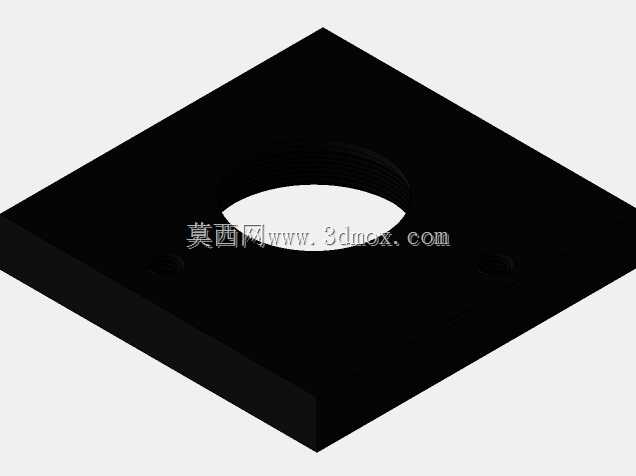

在CO2激光加工设备的光路系统中，反射镜架是决定光束传输稳定性与指向精度的核心功能部件，这款斧头式X镜架主要承担光路转折环节的镜片夹持与角度微调功能，常见于中小功率平板激光切割机的X轴运动光路段，安装在横梁随动的光路滑座上，配合入射端的固定镜座与出射端的聚焦镜筒完成激光束的90度转向传输。从结构设计来看，该镜架采用分体式L型安装基座，竖直段为镜片承载与调节主体，水平段为安装固定面，整体采用硬质铝合金阳极氧化处理，既保证结构刚性又能减轻运动负载，避免X轴高速往复运动时产生的惯性抖动影响光路稳定性。调节机构采用三组细牙铜质调节螺杆配合弹簧复位结构，其中两组负责反射镜的俯仰与偏摆角度微调，单圈调节量对应光束偏移量经过精密换算，可实现微弧度量级的角度调整，第三组为锁紧结构，调整到位后可锁定调节位置，防止设备运行过程中因振动导致镜片走位。镜片安装位采用沉台设计，配合耐高温硅胶密封圈压紧，既可以固定反射镜片，又能隔绝切割过程中产生的烟尘飞溅污染镜面，同时预留了水冷通道接口，可适配高功率加工场景下的镜片散热需求，避免长时间工作导致镜片热变形影响光束质量。安装边界方面，水平安装面设置了两个定位销孔与四个螺栓固定孔，可直接适配市面上主流CO2激光切割机横梁的标准安装孔位，不需要额外加工转接板，竖直方向的整体高度控制在紧凑范围内，不会与横梁上的拖链、线缆等其他运动部件产生干涉。设计过程中充分考虑了现场调试的便利性，调节螺杆的操作端全部朝向设备外侧，操作人员站在设备侧面即可完成光路校准，不需要拆解其他防护结构，镜架的斧头式外形结构在保证调节行程足够的前提下，尽可能压缩了非功能区域的结构尺寸，降低了运动部件的整体重量，减少X轴伺服电机的负载惯量，提升高速运动时的动态响应性能。在实际应用场景中，该镜架可适配直径20mm、25mm等常用规格的CO2激光反射镜片，调整角度范围覆盖±5度，完全满足激光切割机X轴光路的调整需求，弹簧预紧结构可以持续消除调节螺杆的螺纹间隙，保证长时间运行下的光路指向稳定性，不会因为频繁启停、加减速产生的冲击出现角度漂移。
