手动螺旋式简易台钳夹紧工装结构

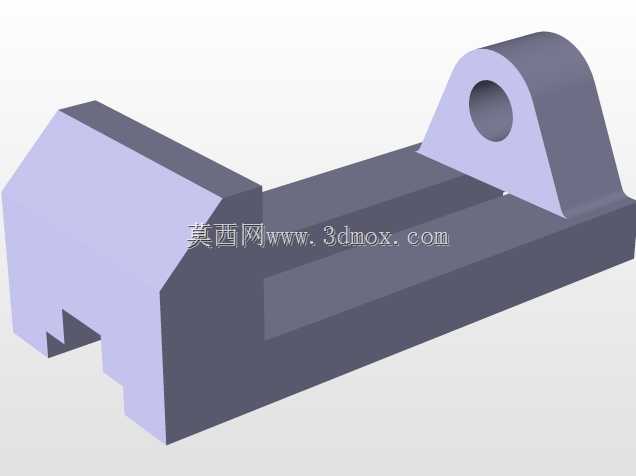

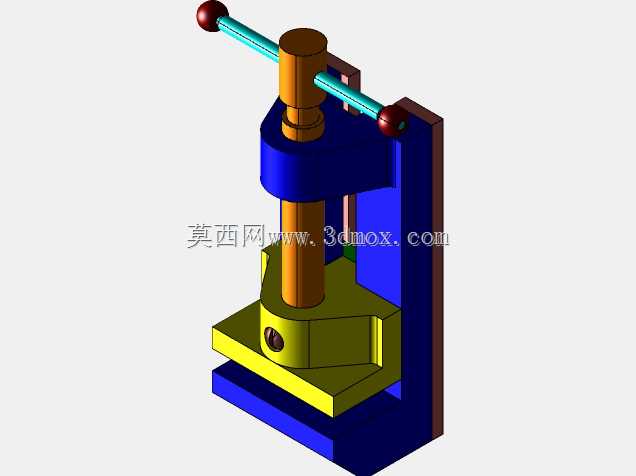

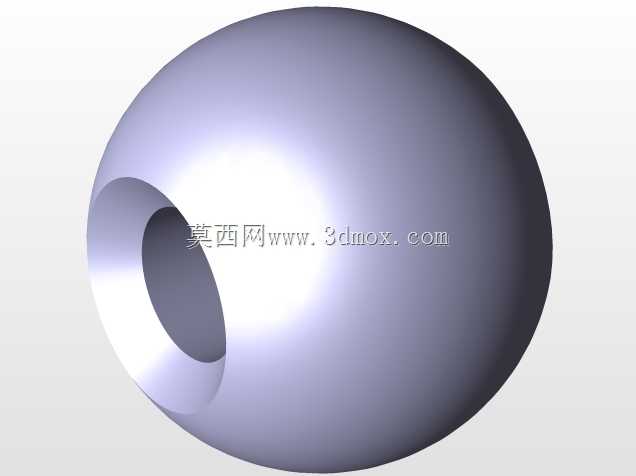

在小型零件的钳工修配、小批量工件的钻孔攻丝、教学实训的基础装夹作业场景中，这类手动螺旋台钳是工位上最基础也最高频的配套工装，不需要外接气源、电源，完全依靠人力操作就能完成工件的可靠夹紧，适配多类小型加工、装配、检测工位的装夹需求。从结构设计逻辑来看，这款台钳采用C型开式机架作为承载主体，机架底部为平直安装基面，可通过螺栓穿过底座预留的安装孔固定在钳工台、机床工作台或者工装平台上，安装边界的孔位按照常规钳工台的通用安装间距设置，不需要额外定制转接板就能直接适配多数常规作业台面。核心的夹紧执行结构采用梯形螺旋传动副，竖直布置的丝杆上端穿装可拆卸的加力杆，两端的球形握把增大操作时的施力力矩，操作人员转动加力杆时，丝杆带动下方的活动压块沿竖直方向进给，配合底座上的固定支撑面形成对向夹紧力，活动压块与丝杆的连接位置设置了防转结构，避免压块随丝杆同步转动，保证压合面始终与工件支撑面保持平行，不会出现压偏、夹伤工件表面的问题。和常规卧式平口钳不同，这款台钳的夹紧方向为竖直下压式，更适合装夹形状不规则、需要从上方压紧的小型工件，比如轴类零件的径向钻孔、薄片状零件的修磨、小型冲压件的飞边去除等作业，装夹时不需要找正钳口的平行度，只要将工件放置在底座支撑面的合适位置，转动加力杆带动压块下行压紧即可，操作步骤比卧式平口钳更简便，对操作人员的技能要求更低。机架的C型开口尺寸经过合理匹配，既保证了足够的装夹空间，能容纳常规尺寸范围内的小型工件，又控制了整体的结构体积，不会占用过多的工位台面空间，整体结构没有复杂的液压、气动元件，所有零部件都采用常规机械加工工艺就能制造，活动部位的配合间隙预留了润滑脂填充空间，日常维护只需要定期在丝杆螺纹、导向配合面涂抹润滑脂，就能保证长时间操作的顺畅性，不会出现卡滞、进给费力的问题。从受力角度分析，C型机架的截面尺寸经过受力校核，在最大夹紧力作用下机架的变形量控制在工装允许的范围内，不会因为夹紧力过大导致机架开口张开、工件夹装不稳的情况，压块与工件接触的端面做了平整处理，既可以直接接触光滑工件表面，也可以根据装夹需求加装铜质、尼龙材质的保护垫块，避免夹伤已加工的工件表面。在实训教学场景中，这款台钳的结构完全外露，没有封闭的壳体遮挡，学员可以直观观察到螺旋传动的工作过程、夹紧力的传递路径，能够帮助初学者快速理解手动夹具的基本设计原理，也可以作为机械基础课程的结构演示教具使用。在小型维修工位上，这类台钳可以用来夹持需要拆卸、装配的小型零部件，比如小型电机的端盖拆解、五金零件的铆接作业、电子元器件的引脚整形等，相比大型台钳操作更灵活，移动也更方便，甚至可以临时固定在临时作业的台面上完成应急维修作业。设计时没有多余的冗余结构，所有零部件都承担明确的功能，丝杆的导程选择兼顾了夹紧效率和夹紧力，转动一圈的进给量不会过大导致夹紧行程太长，也不会因为导程太小需要转动多圈才能完成夹紧，加力杆的长度按照普通人的手臂施力范围设计，不需要借助加长套管就能输出足够的夹紧力，保证普通操作人员徒手操作就能可靠夹紧工件，不会出现夹紧力不足导致工件加工时移位的问题。底座的支撑面做了防滑处理，即使没有通过螺栓完全固定，在承受较小的夹紧力时也不会出现台钳整体移位的情况，适配临时作业的快速装夹需求。
