燃烧器配套法兰式燃烧室接入接头结构

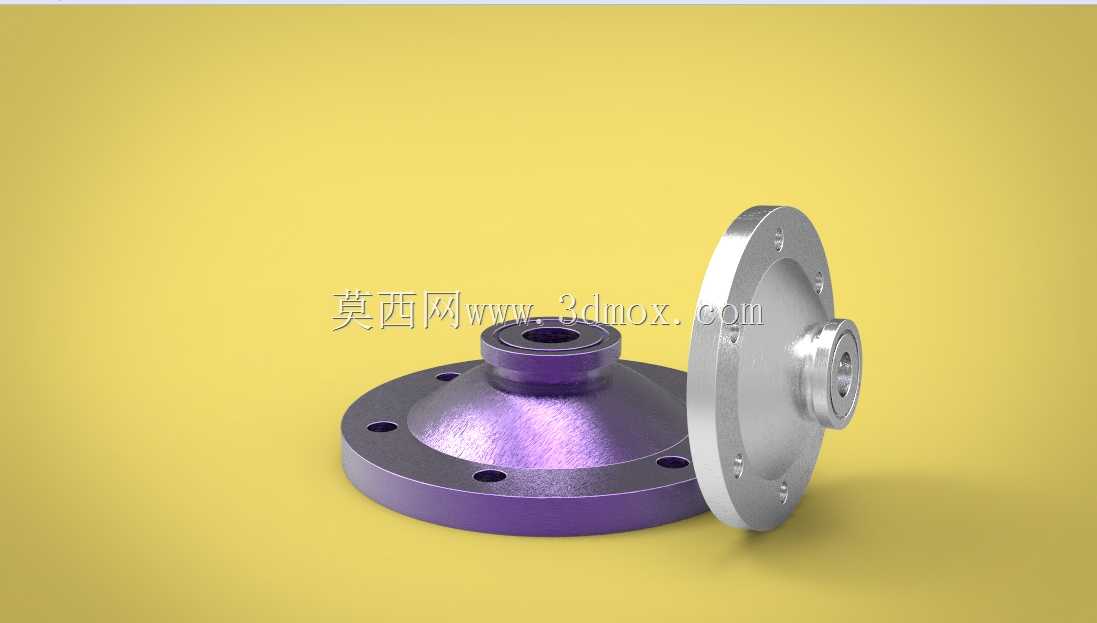

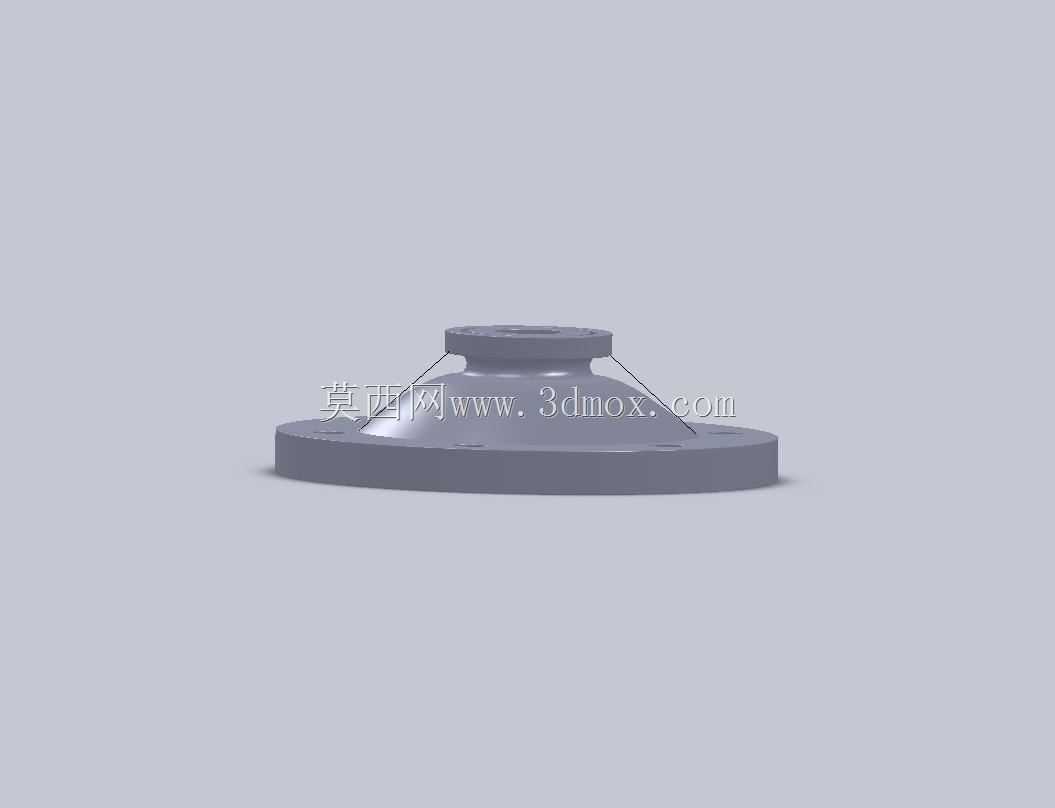

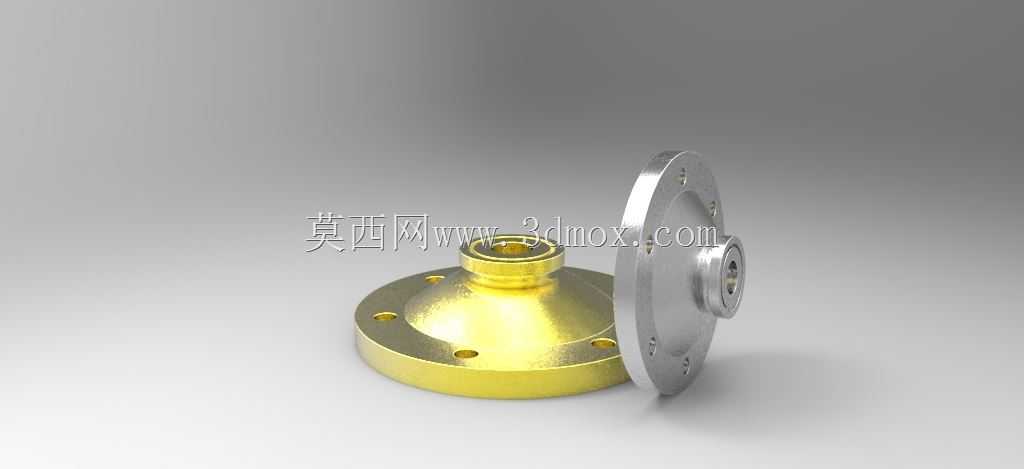

这类带法兰基座的接入构件，主要应用在工业燃烧器、小型燃气加热设备的燃烧室进气端，承担燃气介质导流、燃烧室与供气管路密封衔接的核心作用，是燃烧系统里保障介质输送稳定性、避免燃气泄漏的关键连接部件。从结构设计来看，构件分为两个核心功能段，一侧是带均布安装孔的圆形法兰基座，法兰端面做了精加工平面处理，安装时可配合耐高温密封垫片，通过螺栓穿过均布孔与燃烧室壁面完成刚性固定，法兰盘上的安装孔位做了倒角处理，既方便螺栓穿入对位，也能消除安装孔边缘的应力集中，避免长期受温变影响出现开裂问题。另一侧是同轴设置的阶梯式接嘴结构，接嘴端部做了锥面过渡设计，可适配不同内径的供气软管或硬管接头，锥面结构能在管路插接时形成自紧式密封，无需额外加装过多密封填料即可满足低压燃气输送的密封要求，接嘴与法兰基座的衔接位置做了圆弧过渡处理，可降低介质流经此处的阻力，避免气流在转角处形成紊流影响燃烧稳定性。从安装边界来看，法兰盘的外径尺寸适配常规小型燃烧室的壁面开孔，安装时法兰盘完全覆盖燃烧室壁面的接入开孔，接嘴部分伸入燃烧室内部的长度经过精准核算，既保证燃气喷出位置处于燃烧室的最佳混合区间，也不会伸入过长干扰燃烧室内的火焰形态。构件整体采用回转体对称结构设计，建模过程中优先通过旋转特征完成主体轮廓构建，再通过阵列特征完成法兰盘上安装孔的批量生成，各衔接位置的圆角、倒角特征完全匹配实际加工工艺要求，没有出现无法落地的工艺死角。在实际设备运行过程中，这类接入构件需要长期承受燃烧室传导的高温，同时要耐受燃气介质的轻微腐蚀，因此结构设计时在法兰与接嘴的衔接位置做了加厚处理，提升整体结构的抗热变形能力，避免长期高温工况下出现结构形变导致密封失效。不同于普通管路接头，这类燃烧室接入构件的同轴度要求较高，建模过程中所有回转特征均以同一中心轴线为基准，保证安装后接嘴的出气方向与燃烧室中心对齐，避免燃气偏流导致的燃烧不充分、局部过热等问题，法兰盘上的安装孔采用等角度均布设计，可适配不同安装方向的管路布局需求，安装人员可根据现场管路走向选择对应的螺栓孔位完成固定，无需额外调整构件角度。
