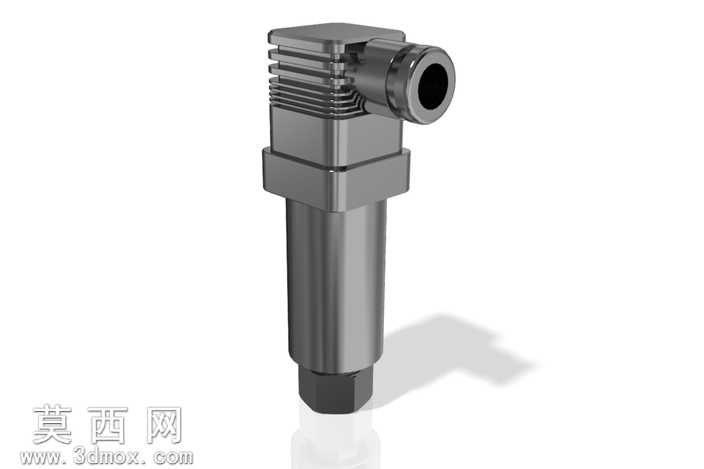

德鲁克PTX1400工业压力变送器三维建模作品

本作品为工业用压力变送器的精细化三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了德鲁克PTX1400压力变送器的全部结构细节。建模阶段采用自底向上的装配设计思路，首先拆分变送器的各个功能模块：底部的六角螺纹压力接入端、中部的柱状传感主体段、上部的散热鳍片结构、侧出的弯角电气接线端口，每个独立零件都先完成单独建模，再通过同轴配合、端面贴合等装配约束完成整体组装，确保各部件的相对位置与实物完全一致。材质渲染阶段针对不同部件的物理属性做了区分设置：底部六角接头采用发黑处理的碳钢材质，调整金属粗糙度参数模拟哑光金属的磨砂质感，还原紧固件的工业外观；中部主体柱段采用抛光不锈钢材质，设置适度的反射率与环境贴图，呈现光亮金属的冷冽质感，同时在柱段中部还原了六角锁紧螺母的棱角结构，刻画了螺纹段的细微牙型细节；上部散热鳍片部分做了等距阵列的环形凸起结构，每个鳍片的边缘做了微小的倒角处理，避免锐边产生的不真实渲染效果；侧出的弯角接线端口做了内凹的接线孔结构，端口外圈做了滚花防滑纹理的细节刻画，还原接线接头的操作结构特征。渲染阶段采用工作室三点布光方案，主光源从侧上方45度投射，打出主体的结构明暗层次，辅助光源补全暗部细节避免死黑，底部添加柔和的接触阴影增强模型的落地真实感，整体渲染效果精准还原了工业压力检测仪表的金属质感与精密结构特征。建模过程中对所有过渡位置都添加了符合工业加工标准的圆角与倒角，避免出现不符合生产实际的尖锐棱角，各部件的衔接位置做了精准的公差配合模拟，既保证装配结构的合理性，也还原了实物的装配间隙细节，可用于工业仪表展示、自动化系统装配模拟、教学演示等多个场景。
