卧式有刷直流驱动电机结构设计

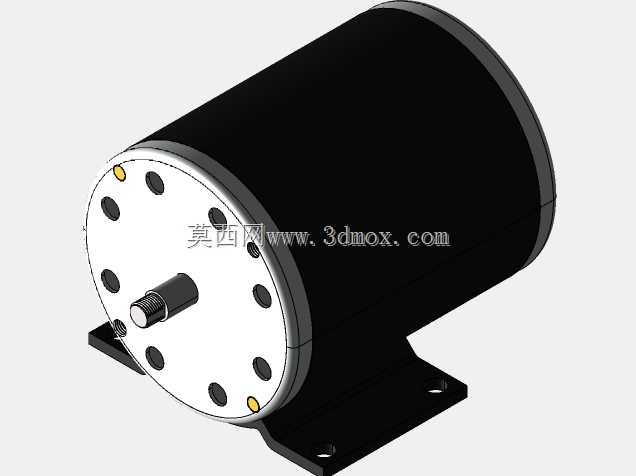

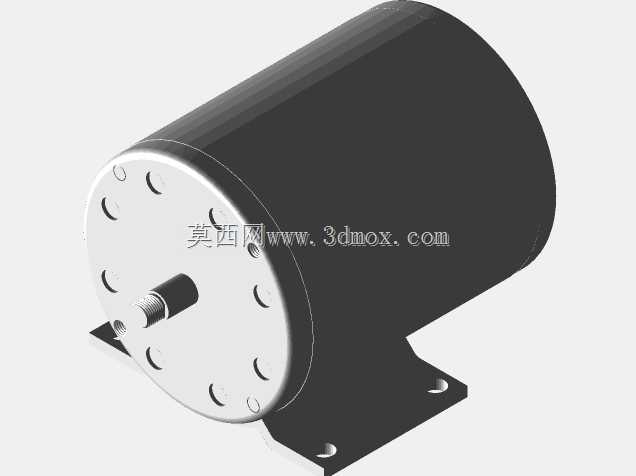

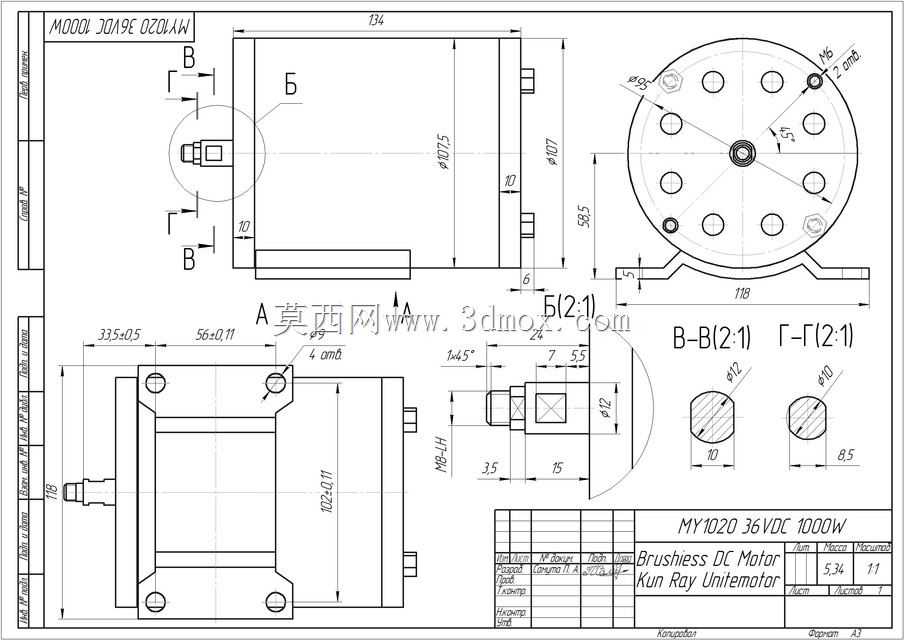

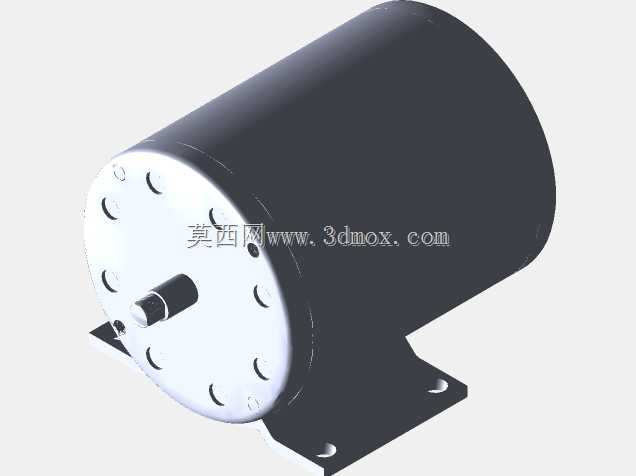

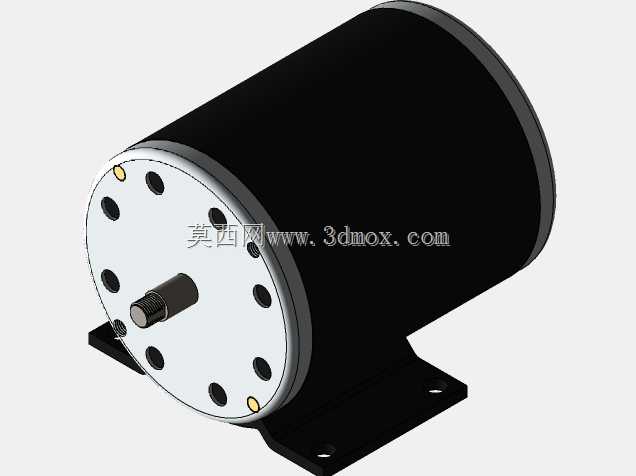

这款卧式直流电机的结构设计，首先要考虑的是各类小型工业设备、代步载具的动力适配需求，在车间里的小型输送线、手推式电动转运车、卡丁车类小型游乐载具、轻型货运电动车辆的动力单元选型中，这类电机的应用占比一直不低。从实际使用场景出发，这类电机需要兼顾安装的便捷性、运行的稳定性以及输出轴的载荷承受能力，设计时首先确定了卧式底脚安装的整体结构，底部的安装支座带有两个对称的安装孔位，孔位的间距、孔径都按照通用小型动力单元的安装边界做了匹配，安装时可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接支架，能减少设备整体的装配工作量。电机的输出轴采用单轴伸结构，轴端做了适配平键连接的加工位，和负载端的联轴器、带轮或者链轮配合时，能保证扭矩传递的可靠性，不会出现长时间运转打滑的问题。端盖部分采用法兰式圆周均布螺栓固定的结构，圆周上的安装孔位均匀排布，既可以保证端盖和机壳之间的同轴度，也能让端盖承受的径向载荷均匀分布，避免因为局部受力过大导致端盖变形，影响内部轴承的运转精度。机壳部分采用圆柱型结构，表面做了光滑处理，既可以保证运转过程中热量能通过机壳表面自然散出，也能避免积灰堆积在机壳表面，日常维护时只需要简单擦拭就能清理表面污渍。端盖上的两个黄色定位标记，是装配时的对位标识，工人在总装的时候可以通过这两个标记快速确定端盖和机壳的相对位置，保证内部碳刷、换向器的对位精度，减少装配时的调整时间。从安装边界来看，电机的整体径向尺寸控制得比较紧凑，不会占用过多的设备安装空间，输出轴的伸出长度经过反复校核，既可以保证和负载连接件的配合长度足够，也不会因为轴伸过长导致轴端挠度变大，影响运转的平稳性。底部安装脚的高度经过优化，保证电机安装完成后，输出轴的中心高和常见的小型负载输入轴中心高匹配，减少传动环节的对位误差。在功能特性上，这类直流电机的启动扭矩比较大，调速范围宽，在需要频繁启停、正反转切换的工况下也能保持稳定的输出，比如小型电动手推车在重载起步、爬坡的时候，电机可以输出足够的扭矩带动负载运行，在卡丁车类载具的加速、减速过程中，电机的响应速度也能满足操控需求。设计过程中还考虑了日常维护的便捷性，端盖的固定螺栓采用通用规格，后期需要更换碳刷、检查轴承的时候，只需要拆开对应位置的螺栓就能完成维护，不需要使用特殊的工装工具。机壳和端盖的配合面做了止口定位，装配时可以自动保证同轴度，不需要反复调整端盖的位置，能提升批量装配的效率。输出轴的材质选用高强度合金钢，经过调质处理，表面硬度满足长时间承受径向载荷和扭矩的需求，不会因为长时间带载运行出现轴变形、断裂的问题。安装脚和机壳采用一体化结构设计，相比焊接式的安装脚，结构强度更高，在设备运行产生振动的工况下，不会出现安装脚开焊、断裂的问题，能提升电机整体的使用寿命。在实际选型适配的时候，设计人员只需要核对输出轴的轴径、安装孔的孔距、中心高这几个核心安装尺寸，就能快速判断这款电机是否适配对应的设备，不需要对电机的结构做二次修改，能缩短设备的研发周期。电机的出线位置做了预留设计，可以根据不同设备的布线需求调整出线方向，避免布线时线缆和周边的结构件产生干涉。端盖上的轴承位加工精度控制在合理公差范围内，保证轴承安装后内圈和外圈的同轴度，减少电机运转时的径向跳动，降低运转噪音，提升轴承的使用寿命。这类电机在轻型工业动力场景、小型电动载具场景下的适配性很强，结构设计上没有多余的冗余结构，整体紧凑可靠，安装维护都比较方便，能满足多数常规低压直流动力输出的使用需求。
